Нож для бесстружечного резания древесины

Нож для бесстружечного резания древесины

Иллюстрации

Показать все

Реферат

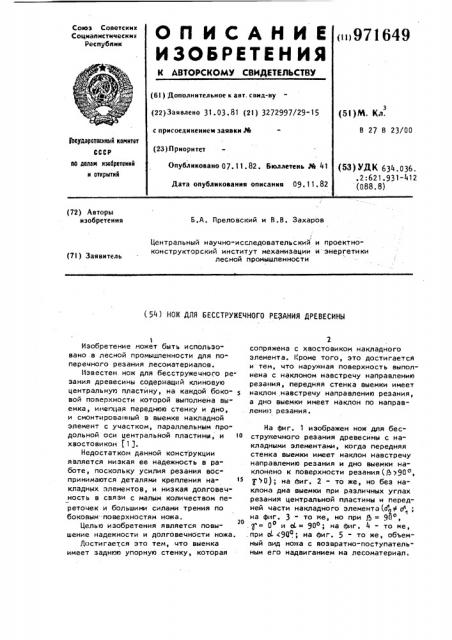

Союз Советских

Социалистических республик

<1и 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свид-ву (22)Заявлено 31.03.81 (2!) 3272997/29-15 (51)М. Кл.

В 27 В 23/00 с присоелинением заявки М (23) Приоритет

3Ьаударетееииый комитет

СССР

Опубликовано 07.11.82. Бюллетень pk 41

Дата опубликования описании 09. 11. 82 оо делам изобретеиий и открытий (53) УДК 634.036. .2:621.931-412 (088.8) (72) Авторы изобретения

Б.А. Преловский и В.В. Захаров!

Центральный научно-исследовательский и проектноконструкторский институт механизации и энергетики лесной промышленности (7!) Заявитель (54) HOM ДЛЯ БЕССТРУЖЕЧНОГО РЕЗАНИЯ ДРЕВЕСИНЫ

zo

Изобретение может быть использовано в лесной промышленности для поперечного резания лесоматериалов.

Известен нож для бесстружечного резания древесины содержащий клиновую центральную пластину, на каждой боко- 5 вой поверхности которой выполнена выемка, имеющая переднюю стенку и дно, и смонтированный в выемке накладной элемент с участком, параллельным продольной оси центральной пластины, и 10 хвостовиком (1! °

Недостатком данной конструкции является низкая ее надежность в работе, поскольку усилия резания воспринимаются деталями крепления накладных элементов, и низкая долговечность в связи с малым количеством переточек и большими силами трения по боковым" поверхностям ножа.

Целью изобретения является повышение надежности и долговечности ножа.

Достигается это тем, что выемка имеет заднюю упорную стенку, которая

2 сопряжена с хвостовиком накладного элемента. 1(роме того, это достигается и тем, что наружная поверхность выполнена с наклоном навстречу направлению резания, передняя стенка выемки имеет наклон навстречу направлению резания, а дно выемки имеет наклон по направлению резания.

На фиг. 1 изображен нож для бесстружечного резания древесины с накладными элементами, когда передняя стенка выемки имеет наклон навстречу направлению резания и дно выемки наклонено к поверхности резания (Я>90о, 3 0); на фиг. 2 - то же, но беэ наклона дна выемки при различных углах резания центральной пластины и передней части накладного элемента(d2;а Ф ;

1 1 на фиг. 3 - то же, но при p> = 90О, ф = 0 и aL = 90о; на фиг. 4 — то we, при о" (90о; на фиг. 5 - то же, объемный вид ножа с возвратно-поступательным его надвиганием на лесоматериал.

649 4 формула изобретения

Угол резания d передней грани накладного элемента l может б"ть меньше угла наклона б передней грани клина 5. Полная длина накладного weмента обозначена через L . Накладные

4S элементы 1 закреплены в выемке 8 с помощью крепежных деталей 16, выполненных, например, в виде заклепок или винтов. Режущий орган для бесстружечного

so резания древесины работает следуюц1им образом.

Основное сопротивление резанию, направленное в сторону, противоположную скорости резания V . воспринимается задней упорной стенкой 10 выемки И, При этом крепежные детали 16 разгружены от этих сил. В результате для закрепления накладных элементов на

3 971

Нож для бесстружечного резания выполнен с накладными элементами 1, ко торые совместно с центральной пластиной 2 образуют головную часть 3 в отличие от хвостовой части 4. Центральная пластина 2 оканчивается клином 5 с режущей кромкой 6 и на боковой поверхности 7 имеет выемку 8 с передней стенкой 9, à в выемке установлен накладной элемент 1.

Выемка выполнена с задней упорной стенкой 10. Накладной элемент 1, установленный в выемке 8, на участке головной части 3 режущего органа длиной Р = 2-30 мм образует участок мак",, симальной толщины режущего органа Н (e отличие от более тонкого участка в его хвостовой части 4. толщиной t>3.

При этом хвостовик накладного элемента 1 упирается в заднюю упорную стенку 10 выемки 8 и обеспечивает удержание накладного элемента 1 от его смещения в направлении, противоположном скорости резания Ч .

Передняя стенка 9 выемки может составлять тупой угол р с дном 11 этой же выемки, а дно 11, в свою очередь, может быть наклонено по направлению резвния под углом у к продольной оси 12 центральной пластины.

Хвостовик 13 накладного элемента 1 может быть выполнен в виде обратного клинового участка 14 с наклоном его наружней поверхности 15 к оси 12 под углом с(навстречу направлению резания.

Наружняя поверхность 15, как показано на фиг. 3, может быть перпендикулярна к поверхности 12 резания.

5 ! о !

zo

2$ зо

35 центральной пластине 2 требуется незначительное количество крепежных деталей 16 и обеспечивается более надежное закрепление накладных элементов 1 за счет перераспределения нагрузки на тело пластины.

При внедрении ножа в лесоматериал его клин 5 гранями ОАВ и ОС сминает древесину. По боковым поверхностям

BE и С участка максимальной толщины Н длиной f a результате упругого воздействия смятой древесины действуют силы трения, величина которых зависит от площади контакта этих участков с древесиной. Длина 0 =

= 2-30 мм определяется величиной припуска на заточки ножа при заданных углах резания о и толщине ножа Н.

Наклонное расположение передней стенки 9 под.тупым углом и наклон дна выемки 11 под углом ф к оси 12, а так- же наличие участка АА> центральной пластины (см. фиг. 3 и 4), расположенного ме>нду клином 5 и накладными элементами 1 способствуют увеличению припуска на заточки, т.е. долговечности.

В предлагаемом ре><ущем органе обеспечено более надежное закрепление накладных элементов в теле ножа, повышена эффективность в работе при одновременном снижении сопротивления резанию. Кроме того, уменьшены расход металла и трудоемкость изготовления ножа по сравнению с прототипом.

1. Нож для бесстружечного резания древесины, содержащий клиновую центральную пластину, на каждой боковой поверхности которой выполнена выемка, имеющая переднюю стенку и дно, и смонтированный в выемке накладной элемент с участком, параллельным продольной оси центральной пластины, и хвостовиком, отличающийся тем, что., с целью повышения надежности, выемка имеет заднюю упорную стенку, которая сопряжена с хвостовиком накладного элемента.

2. Нож по и. 1, о т л и ч а ю ц1 и йся тем, что, с целью повышения долговечности, передняя стенка выемки имеет наклон навстречу направлению резания.

3. Нож по пп. 1 и 2, о т л и ч а юшийся тем, что дно выемки имеет накл< по направлению резания.

5 9716

4.Ножпопп.1-3,отличаюшийся тем, что наружняя поверхность хвостовика выполнена с наклоном навстречу направлению резания.

49 d

11сточники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССP

М 529075, кл. В 27 В 23/00, 1975 (прототип).

971649
