Промежуточная опорная часть для шнека

Промежуточная опорная часть для шнека

Иллюстрации

Показать все

Реферат



) № 9717 - — Д

Класс 81 е, 23

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

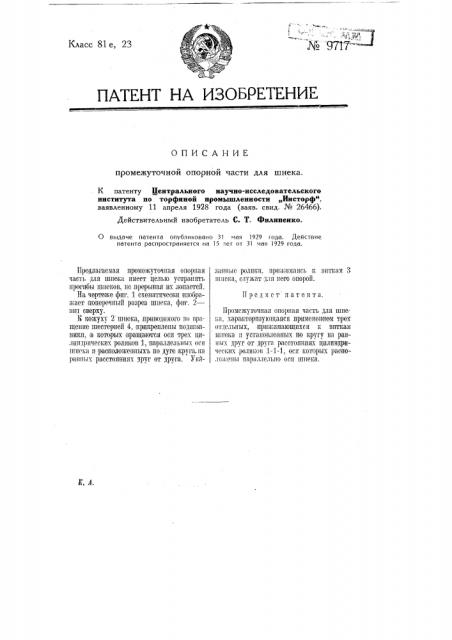

ОПИСАНИЕ промежуточной опорной части для шнека.

К патенту Центрального научно-исследовательского института по торфяной промышленности „Инсторф", заявленному 11 апреля 1928 года (заяв. свид. № 26466).

Действительный изобретатель С. Т. Филипенко.

О выдаче патента опубликовано 31 мая 1929 года. Действие патента распространяется на 15 яет от 31 яая 1929 года.

Предмет патента.

Предлагаемая промежуточная опорпая часть для шнека имеет целью устранять прог1гоы шнеков, не,прерывая их лопастей.

На чертеже ф1п. 1 схематически а1зображает поперечньш разрез шпека, фиг. 2 в1ьд сверху.

1ь кожуху 2 шнека, иривод31мого во вращение шестерней 4., прикреплены подшипники, в KOTopbIx враща1отся OcII трех цили1црических роликов 1, параллельных оси п1н «r и располо1кепныхь по дуге круг». на равных расстояниях чруг от друга. Указапные ролики. 11рннмьмаясь к виткам 3 шнека, слун ат 1,,3п него опорой.

Промежуточная опорная часть для шне«», характерпзу1ощаяся применением трех отдельных, прпжпмающихся к виткам ш11ека и установленных по кругу на равных друг от друга расстояниях цилинщэических роликов 1-1-1, осп которых расположень1 нар 1ллельно 0cII шнека.
