Кассета для укладки листовых изделий
Иллюстрации
Показать всеРеферат

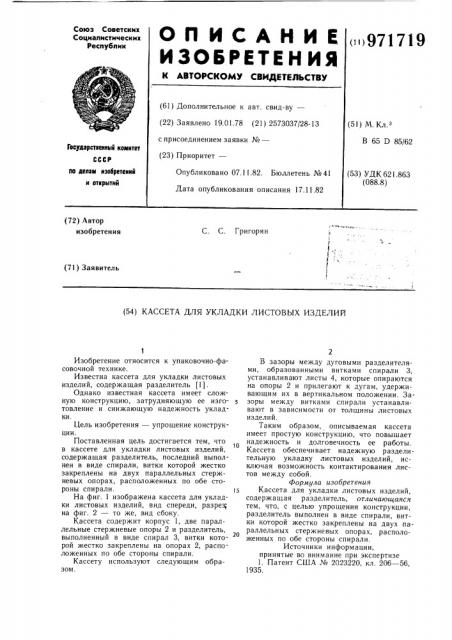

ОП ИСАНИЕ
Союз Советских
Социалистических
Республик
< 171
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.01.78 (21) 2573037/28-13 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
В 65 D 85/62
Государственнык комнтет
СССР
Опубликовано 07.11 82. Бюллетень № 41
Дата опубликования описания 17.11.82 (53) УДК 62! .863 (088.8) йо делам нзобретеннй и открытий (72) Автор изобретения
С. С. Григорян
1
I (71) Заявитель (54) КАССЕТА ДЛЯ УКЛАДКИ .ЛИСТОВЫХ ИЗДЕ,ЛИЛ
Изобретение относится к упаковочно-фасовочной технике.
Известна кассета для укладки листовых изделий, содержащая разделитель (1).
Однако известная кассета имеет сложную конструкцию, затрудняющую ее изготовление и снижающую надежность укладки.
Цель изобретения — упрощение конструкции.
Поставленная цель достигается тем, что в кассете для укладки листовых изделий, содержащая разделитель, последний выполнен в виде спирали, витки которой жестко закреплены на двух параллельных стержневых опорах, расположенных по обе стороны спирали. 15
На фиг. 1 изображена кассета для укладки листовых изделий, вид спереди, разрез; на фиг. 2 — то же, вид сбоку.
Кассета содержит корпус 1, две параллельные стержневые опоры 2 и разделитель, 20 выполненный в виде спирал 3, витки которой жестко закреплены на опорах 2, расположенных по обе стороны спирали.
Кассету используют следующим образом.
В зазоры между дуговыми разделителями, образованными витками спирали 3, устанавливают листы 4, которые опираются на опоры 2 и прилегают к дугам, удерживающим их в вертикальном положении. Зазоры между витками спирали устанавливают в зависимости от толщины листовых изделий.
Таким образом, описываемая кассета имеет простую конструкцию, что повышает надежность и долговечность ее работы.
Кассета обеспечивает надежную разделительную укладку листовых изделий, исключая возможность контактирования листов между собой.
Формула изобретения
Кассета для укладки листовых изделий, содержащая разделитель, отличающаяся тем, что, с целью упрощения конструкции, разделитель выполнен в виде спирали, витки которой жестко закреплены на двух параллельных стержневых опорах, расположенных по обе стороны спирали.
Источники информации, принятые во внимание при экспертизе
1. Патент США № 2023220, кл. 206 — 56, 1935.
971719
