Реферат

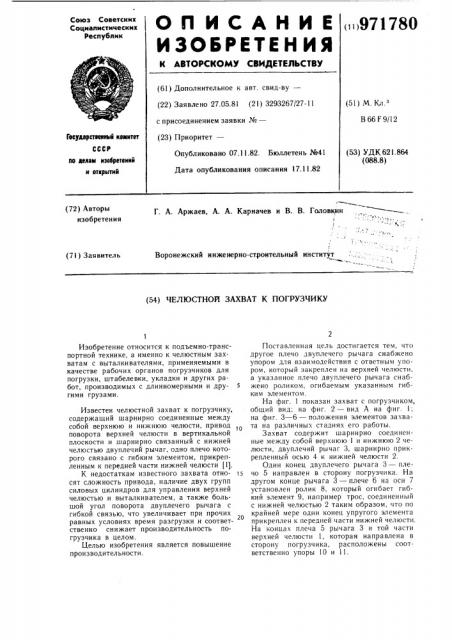

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (i i) 97178() (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.05.8! (21) 3293267/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) 1 . Кл, В 66 F 9/12

Гесудвретвевный квмитет

СССР

Опубликовано 07.11.82. Бюллетень №41

Дата опубликования описания 17.11.82 (53) УДК 621.864 (088.8) по делам взеврвтенвй к открытий

Г. А. Аржаев, А. А. Карначев в В. В. Головвнн

I е1 1. °

" ° ч 4 (72) Авторы изобретения

Г е

Воронежский инженерно-строительный институт чч.— (71) Заявитель (54) ЧЕЛЮСТНОЙ ЗАХВАТ К ПОГРУЗЧИКУ

Изобретение относится к подъемно-транспортной технике, а именно к челюстным захватам с выталкивателями, применяемыми в качестве рабочих органов погрузчиков для погрузки, штабелевки, укладки и других работ, производимых с длинномерными и дру- 5 гимн грузами.

Известен челюстной захват к погрузчику, содержащий шарнирно соединенные между собой верхнюю и нижнюю челюсти, привод поворота верхней челюсти в вертикальной плоскости и шарнирно связанный с нижней челюстью двуплечий рычаг, одно плечо которого связано с гибким элементом, прикрепленным к передней части нижней челюсти (1).

К недостаткам известного захвата относят сложность привода, наличие двух групп силовых цилиндров для управления верхней челюстью и выталкивателем, а также большой угол поворота двуплечего рычага с гибкой связью, что увеличивает при прочих

20 равных условиях время разгрузки и соответственно снижает производительность погрузчика в целом.

Целью изобретения является повышение производительности.

Поставленная цель достигается тем, что другое плечо двуплечего рычага снабжено упором для взаимодействия с ответным упором, который закреплен на верхней челюсти, а указанное плечо двуплечего рычага снабжено роликом, огибаемым указанным гибким элементом.

На фиг. 1 показан захват с погрузчиком, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — 6 — положения элементов захвата на различных стадиях его работы.

Захват содержит шарнирно соединенные между собой верхнюю 1 и нижнюю 2 челюсти, двуплечий рычаг 3, шарнирно прикрепленный осью 4 к нижней челюсти 2.

Один конец двуплечего рычага 3 — плечо 5 направлен в сторону погрузчика. На другом конце рычага 3 — плече 6 на оси 7 установлен ролик 8, который огибает гибкий элемент 9, например трос, соединенный с нижней челюстью 2 таким образом, что по крайней мере один конец упругого элемента прикреплен к передней части нижней челюсти.

На концах плеча 5 рычага 3 и той части верхней челюсти 1, которая направлена в сторону погрузчика, расположены соответственно упоры 10 и 11.

971780 э

15 го

Фор мула изобретения зо

40

Привод верхней челюсти 1 осуществляется от силового цилиндра 12 (группы цилиндров) . Захват шарнирно закреплен на стреле 13 и тягах 14 погрузчика. Расположение рычага 3 может варьироваться. Например, один рычаг — на середине захвата, тогда цилиндры привода верхней челюсти 1 должны располагаться по краям, либо два рычага располагаются по краям захвата на консолях. Таким образом, эта система обладает универсальностью конструктивного исполнения.

В захвате помещены, например, бревна 15.

Захват работает следующим образом.

При открытой верхней челюсти 1, когда плечо 6 рычага 3 находится вне зоны загрузки захвата, нижняя челюсть 2 устанавливается в горизонтальное положение (фиг. 3). Движением погрузчика вперед с одновременным поворотом нижней челюсти 2 относительно стрелы 13 происходит набор материала, например бревен 15 (фиг. 4).

С помощью цилиндра 12 (группы цилиндров) осуществляется закрытие верхней челюсти 1 (фиг. 5). В этом положении происходит подьем стрелы 13 на высоту выгрузки, а затем начинается открытие верхней челюсти 1 с помощью цилиндра 12 или группы цилиндров (фиг. 6) .

В процессе раскрытия верхней челюсти 1 ее упор 11 входит в контакт с упором 10, размещенным на плече 5 рычага 3, и поворачивает последний относительно оси 4. При этом плечо 6 рычага 3 входит в контакт с материалом, находящимся в захвате, например с бревнами 15, и происходит сталкивание (разгрузка) материала с нижней челюсти 2. Сталкивание (разгрузка) может ос> ществляться как при наклонном, так и горизонтальном положениях нижней челюсти 2.

При повороте рычага 3 на максимальный угол разгрузки п „гибкий элемент 9, огибая ролик 8, перемещающийся в вертикальной плоскости относительно оси 4, образует замкнутый контур ВСД, близкий к треугольнику. При этом участок Bll, гибкого элемента, и плечо 6 рычага 3 образуют наклонную плоскость, по которой скатывается перемещаемый захватом материал, например бревна 15.

Применение захвата позволяет осуществить принудительную разгрузку при увеличенной высоте разгрузки, например при погрузке длинномерных или других материалов с шапкой в железнодорожные вагоны с наращенными бортами или при увеличенном вылете захвата.

Экономический эффект от использования предлагаемого челюстного захвата на базе погрузчика грузоподъемностью 3 тс при дальности возки лесоматериалов L = 50 м и погрузке их из штабеля на открытые железодорожные платформы составляет около

870 р. на одну машину.

Ориентировочная потребность народного хозяйства в погрузчиках с челюстными захватами со сталкивателями только для лесной и теревообрабатывающей промышленности в пересчете на условный погрузчик грузоподьемностью 3 тс составляет 60 — 70 машин. При этом годовой экономический эффект составляет 50 — 60 тыс руб.

Челюстной захват к погрузчику, содержащий шарнирно соединенные между собой верхнюю и нижнюю челюсти, привод поворота верхней челюсти в вертикальной плоскости и шарнирно связанный с нижней челюстью двуплечий рычаг, одно плечо которого связано с гибким элементом, прикрепленным к передней части нижней челюсти, отличающийся тем, что, с целью повышения производительности захвата, другое плечо двуплечего рычага снабжено упором для взаимодействия с ответным упором, который закреплен на верхней челюсти, а указанное плечо двуплечего рычага снабжено роликом, огибаемым гибким элементом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 633798, кл. В бб F 9/12, 12.04.75 (прототип).
