Состав для герметизации

Состав для герметизации

Иллюстрации

Показать все

Реферат

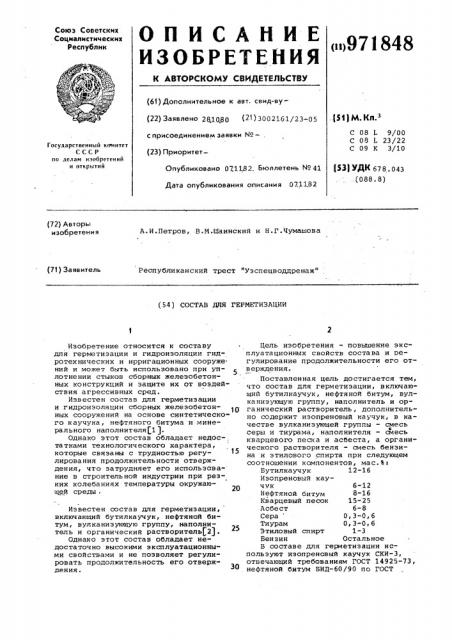

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву(22) Заявлено 281080 (21) 3002161/23-05 (51) М. Кл з

С 08 Ь 9/00

С 08 Ь 23/22

С 09 К 3/10 с присоединением заявки ¹â€” (23) ПриоритетГосударственный комитет

СССР по делам изобретений и открытий (53) УДК 678.043.. (088. 8) Опубликовано 071182. Бюллетень ¹ 41

Дата опубликования описания 07.1182 (72) Авторы изобретения

A.È.Ïåòðoâ, В.M.Øàèíñêèé и H.Ã.×óìàøîâà

Республиканский трест "Узспецводдренаж" (71) Заявитель (54) СОСТАВ ДЛЯ ГЕРМЕТИЗАЦИИ

30

Изобретение относится к составу для герметизации и гидроиэоляции гидротехнических н ирригационных сооружений и может быть использовано при уп5 лотнении стыков сборных железобетонных конструкций и защите их от воздействия агрессивных сред.

Известен состав для герметизации и гидроизоляции сборных железобетонных сооружений на основе синтетического каучука, нефтяного битума и минерального наполнителя1 1 ).

Однако этот состав обладает недос-, таткамии технологического характера, которые связаны с трудностью регулирования продолжительности отверждения, что затрудняет его использование в строительной индустрии при резких колебаниях температуры окружаю åÀ среды .

Известен состав для герметизации, включающий бутилкаучук, нефтяной битум, вулканизующую группу, наполнитель н органический растворитель(2).

Однако этот состав обладает недостаточно высокими эксплуатационными свойствами и не позволяет регулировать продолжительность его отверж,пения.

Цель изобретения — повышение эксплуатационных свойств состава и регулирование продолжительности его отверждения.

Поставленная цель достигается тем, что состав для герметизации, включающий бутилкаучук, нефтяной битум, вулканизующую группу, наполнитель и органический растворитель, дополнительно содержит иэопреновый каучук, в качестве вулканиэующей группы — смесь

6 серы и тиурама, наполнителя — смесь кварцевого песка и асбеста, а органического растворителя — смесь бензина и этилового спирта при следующем соотношении компонентов, мас.%

Бутилкаучук 12-16

Изопреновый каучук 6-12

Нефтяной битум 8-16

Кварцевый песок 15-25

Асбест 6-8

Сера 0,3-0,6

Тиурам 0,3-0,6

Этиловый спирт 1-3

Венэин Остальное

B составе для герметизации используют изопреновый каучук СКИ-3, отвечающий требованиям ГОСТ 14925-73, нефтяной битум БНД-60/90 по ГОСТ

Т а б л и ц а 1

Состав для герметизации

Соотношение компонентов„ мас.З

Ком по нен ты со ста вов (прототип, 16

Бутилкаучук

Изопреновый каучук

Нефтяной битум

Кварцевый песок

Асбест

0,45

0,45

0,3

0,65

Сера

0,6

Тиурам

Спирт этиловый

Цемен т

Па рахн но ндиок сим

Окись марганца

Бензин

Остальное

11954-66, бутилкаучук по Ту 3800.

3169-79, серу техническую по ГОСТ-127-76; тиурам Д-ГОСТ 740-76, спирт этиловый технический, бензин по

ГОСТ 2084-67, асбест распущенный

V1 сорта согласно ГОСТ 12871-67, 5 кварцевый песок (бархатный) после просева через набор сит.

В табл.1 приведены примеры конкретного использования предлагаемого состава для герметизации. 1Î

B табл.2 представлены данные по свойствам предлагаемого и известного составов для герметизации.

Данные табл.2 показывают, что предлагаемые составы для герметизации отличаются от известных повышенным комплекссм эксплуатационных свойств: водопоглощение уменьшается в 20.-30 раз, водонепроницаемость выше не менее, чем в 2 раза, морозостойкость выше не менее, чем в 1,5 раза, теплостойкость выше на 10Ъ, потеря прочности при 75 С сокращается не менее, чем в 2 раз а, и родолжи тель ность о тв ержде— ния сокращается также не менее, чем в 2 раза.

Изменяя соотношение компонентов состава, можно в известных пределах

I варьировать свойства; и "«To наиболее важно сроки вулканизации состава. Это имеет важное значение „- в условиях аридного и экстрааридного кли лата,когда температура окружающей среды в осенне-весенний период достигает =15 С при лакс жуме в январе, а в весеннеосенний период плюс +60 С и более.

Подбор состава для герметизации позволяет гибко регулировать технологический регламент герметизации и ремонтных работ.

Высокий комплек с физико-технических свойств и технологичность состава для герметизации позволяет эофек-.чвно его использовать з конструкциях, подверженных интенсивной солнечной ннсоляции, при постоянном увлажнении и периодическом воз- .åéñòâè знакопеременных текперат jp на pL åð, гидротехнических и ирригационных сооружений э ксплуа тиру лых =- зо:-. ари: = ного и экстрааридно=о климата.

Прочность при сжатии -.ã:påäåëÿêò при приложении усилия, которое де-. формирует образец на 50% р.cõoäÿ,.-з первоначальных размеров . Образцы;-::спытыв ают после выдержки =. -:орма ль ных условиях в =:å÷åêèå 15 сут.

971848

Таблица 2

Свойства составов для герметизации

Показатели свойств составов для герметизации

Составы

2 3 4 (известный) Прочность при сжатии, 11Ïà

4,4-4,8 5,7"5,9 6,1-6,4

4,2-4,9

Прочность при растяжении, МПа

6,1-6,8

7,2-7,6

7, 8-8,4

60-80 до 0,1

4,1-4,7

80-100

140-160 100-120

Относительное удлинение,%

Водопоглощение, % до 0,1 до 0,1

Водонепроницаемость под гидравлическим давлением, атм

10-11

16-17

150-175

120-125

12-14

5-6

150-175 150-175

110-120 120-125

100-125

100-110

Морозостойкость, циклы

Теплостой кость, С

Потеря прочности при

75оС, 25-35 20-28

15-22

50-60

Продолжительность отверждения, сут: при 20 С при 40 С при 60 С

11-14

16-18

11-13

9-10 более 30

25-30

12-15

5-7

8-9

1-2

2-3

5-6

Нефтяной битум

Кварцевый песок

Асбест

Сера

Тиурам

Этиловый спирт

Бензин

Источники информации, принятые во внимание при экспертизе

Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва; Ж-35, Раушская наб., д. 4/5

Эаказ 847 4/8

Филиал ПЙП "Патент", r. Ужгород, ул. Проектная, 4

Формула изобретения 4О 8-16

Состав для герметизации, включаю- 15-25 щий бутилкаучук, нефтяной битум, вул- 6-8 канизующую группу, наполнитель и ор- 0,3-0,6 ганический растворитель, о т л и ч а- 0,3-0,6 ю шийся тем, что, с целью повыше-,45 1-3 ния эксплуатационных свойств состава Осталь ное и регулирования продолжительности его отверждения, он дополнительно содержит изопреновый каучук, в качестве вулканизующей группы — смесь серы и тиурама, наполнителя — смесь кварцевого песка и асбеста, а органическо- 1. Резниченко П.Т. и др. Мастики го растворителя - смесь бензина и в строительстве Днепропетровск, этилового спирта при следующем соот- "Проминь", 1975, с. 197. ношении компонентов, мас.%: 2. Авторское свидетельство СССР

Бутилкаучук 12-16 Р 424869, кл. С 08 L 23/22, 1974 .

Изопреновый каучук 6-12, (прототип) .

Сос тав и тель Л. Ре утов а

Редактор И.Касарда Техред Т.Маточка Корректор О.Билак
