Печатная краска

Печатная краска

Иллюстрации

Показать все

Реферат

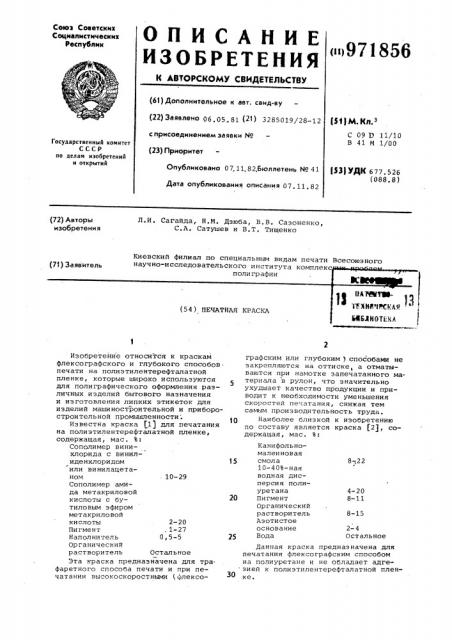

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

<))971856 (61) Дополнительное к авт. саид-ву (22) Заявлено 06. 05, 81 (21) 3285019/28-12 с присоединением заявки № (23) Приоритет

Опубликовано 07.11.82,Бюллетень ¹ 41

Дата опубликования описания 07. 11.82

Р М К з

С 09 D 11/10

В 41 М 1/00

Государственный комитет

СССР по делам изобретений и открытий (33} УДК 677.526

{088.8) Л.И. Сагайда, Н.М. Дзюба, В.B. Сазоненко, С.А. Сатушев и В.Т. Тищенко (72) Авторы изобретения

Киевский филиал по специальным видам печати Всесоюзного научно-исследовательского института комплек

Канифольномалеиновая смола

10-40%-ная водная дисперсия полиуретана

Пигмент

Органический растворитель

Азотистое основание

Вода

8-,22

4-20

8-11

8-15

2-4

Остальное

Изобретение относится к краскам флексографского и глубокого способов печати на полиэтилентерефталатной пленке, которые широко используются для полиграфического оформления различных изделий бытового назначения и изготовления липких этикеток для изделий машиностроительной и приборостроительной промышленности;

Известна краска (1) для печатания на полиэтилентерефталатной пленке, содержащая, мас. Ъ:

Сополимер винихлорида с винилиденхлоридом или винилацетаном 10-29

Сополимер амида метакриловой кислоты с бутиловым эфиром метакриловой кислоты 2-20

Пигмент . 1-27

Наполнитель 0,5-5

Органический растворитель Остальное

Эта краска предназначена для трафаретного способа печати и при печатании высокоскоростными {флексографским или глубоким ) способами не закрепляются на оттиске, а отматываются при намотке запечатанного материала в рулон, что значительно ухудшает качество продукции и приводит к необходимости уменьшения скоростей печатания, снижая тем самым производительность труда.

Наиболее близкой к изобретению по составу является краска (2), содержащая, мас. Ъ:

Данная краска предназначена для печатания флексографским способом на полиуретане и не обладает адгезией к полиэтилентерефталатной плен971856

Цель изобретения — обеспечение адгезии краски к полиэтилентерефталатной пленке.

Поставленная цель достигается тем, что краска, содержащая канифольно-малеиновую смолу, водную дис- 5 персию сополимера, пигмент, азотсодержащее соединение, органический растворитель и воду, в качестве водной дисперсии сополимера содержит

30-42Ъ-ную водную дисперсию сополи- )Q мера этилакрилата, диметакрилового эфира этиленгликоля и метилметакрильмида при следующем содержании

<омпонентов, мас. ч.:

Канифольно- l5 малеи нов ая смола 5-8

40-42%-ная водная дисперсия сополимера этилакрилата, диметакрилового эфира этиленгликоля и метилметакриламида 50-70

Пигмент 6-20

Азотсодержащее соединение 2-4

Органический растворитель 8-15

Вода 10-26

Канифольно-малеиновая смола представляет собой продукт частичной этерификации пентаэритритом аддукта канифоли и фумаровой кислоты.

Степень этерификации такова, что полученная канифольно-малеиновая смола имеет кислотное число 100-230.

В качестве азотсодержащего соединения используют амины (например триэтаноламин, диэтаноламин) или водный аммиак.

Содержание в составе печатной краски в качестве второго компонента связующего водной дисперсии сополимера этилакрилата, диметакрилового эфира этиленгликоля и метилметакрилата обеспечивает адгезию к полиэтилентерефталатной пленке .(5 баллов по пятибалльной системе).

Кроме того, краска предлагаемого состава обладает аналогичными свойствами при печатании на алюминиевой фольге. 45

Водная дисперсия представляет собой продукт трехкомпонентной эмульсионной сополимеризации этилакрилата, диметакриловогo эфира этиленгликоля и метилметакриламида в вод- 5(3 ной среде при соотношении компонентов от 60:15:25 до 70:10:30 соответственно (согласно ТУ 6-14-264-77), 1

B качестве пигмента используют щелочестойкие пигменты, такие как азопигменты, фталоцианиновые, а также сажу и двуокись титана.

В качестве органического раствори теля используют алифатические спирты — этиловый, метиловый и/или изопропиловый (в любом соотношении).

Пример 1. Краску состава, мас.ч.:

Канифольномалеиновая смола

42Ъ-ная водная дисперсия сополимера этилакрилата, диметакрилового эфира этиленгликоля и метилметакриламида

Пигмент желтый прозрачный "0"

Спирт этиловый

Триэтаноламин

Вода

15

Пример 2, Аналогично примеру 1 готовят краску состава, мас.ч.

Канифольномалеиновая смола

383-ная водная дисперсия сополимера этилакрилата, диметакриловоzo эфира этиленгликоготовят в шаровой мельнице (аттриторе или бисерной мельнице). Предварительно готовят раствор канифольно-малеиновой смолы, растворяя ее в спирте, затем добавляют азотистое основание при тщательном перемешивании и воду. В диспергатор загружают все количество пигмента и раствор канифольно-малеиновой смолы, После перетирания пигмента до размера частиц менее 10 мкм добавляют водную дисперсию сополимера этилакрилата, диметакрилового эфира этиленгликоля и метилметакриламида и перемешивают краску в течение 10 мин, 3атем готовую краску фильтруют через сито 4800-5200 отв./см . Получают желтую краску с вязкостью 21 с по вискозиметру ВЗ-4 при 20 С. Для печати краску разбавляют водой до вязкости 16 с.

971856 ля и метилметакриламида

Пигмент ярко-красный

4"Ж"

Спирт метиловый

Диэтаноламин

Вода

10

3

Канифольномалеиновая смола

30Ъ-ная водная дисперсия сополимера этилакрилата, ди7

Пример Р

Прототип

Показатели

Формула изобретения

50-70

6-20

Получают красную краску с вязкостью 18 с. Для печати краску разбавляют водой до вязкости 16 с.

Пример 3. Аналогично примеру 1 готовят краску состава, мас.ч.

Адгезия к полиэтилентерефталатной пленке, балл (по 5-балльной системе) Адгезия к алюминиевой фольге, балл (по 5балльной системе) Результаты испытаний показывают, что предлагаемая краска удовлетворяет требованиям, предъявляемым к ней, и в сравнении с прототипом обладает адгеэией к поверхности полиэтилентерефталатной пленки и алюминиевой фольги. Краска этого состава позволяет печатать способом флексографской и глубокой печати со скоростью до 50 м/мин, не отмарывая в рулоне.

Печатная краска, содержащая канифольно-малеиновую смолу, водную дисперсию сополимера, пигмент, азотсодержащее соединение, органический растворитель и воду, о т л и ч а— ю щ а я с я тем, что, с целью обеспечения адгезии к полиэтилентерефталатной пленке, в качестве водной дисперсии сополимера она содержит метакрилового эфира этиленглико,ля и метилметакриламида 70

Двуокись титана

Спирт изопропиловый 8 О Спирт этиловый 6

Амми а к в одный 253-ный 4

Вода 10

15 Получают белую краску с вязкостью

20 с по вискозиметру ВЗ-4. Для печати краску разбавляют водой до вязкости 16 с.

Адгезию краски к полиэтилентереф2О талатной пленке определяют с помощью липкой ленты по ТУ 6-17-626-74.

Результаты испытаний красок по примерам 1-3 представлены а таблице.

30-42%-ную водную дисперсию сополимера этилакрилата, диметакрилового

45 эфира этиленгликоля и метилметакриламида.при следующем соотношении компонентов, мас.ч.:

Канифольномалеиновая смола

30-42Ъ-ная водная дисперсия сополимера этилакрилэта, диметакрилового эфира этиленгликоля и метилметакриламида

Пигмент

Азотсодержащее соединение

971856

8-15

10-26 .

Составитель В. Безбородова

Редактор М. Келемеш Техред T.Маточка Корректор С. Шекмар

Заказ 8475/8 Тираж 661 Подписное

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул. Проектная, 4

Органический растворитель

Вода

И сточ ники и нформации,,принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 707948, кл. С 09 D 1/10, 1977.

2. Авторское свидетельство СССР

М 711074, кл. С 09 Э 11/10, 1980 (прототип).
