;% 97199

Класс 89с, 5

СССР! .

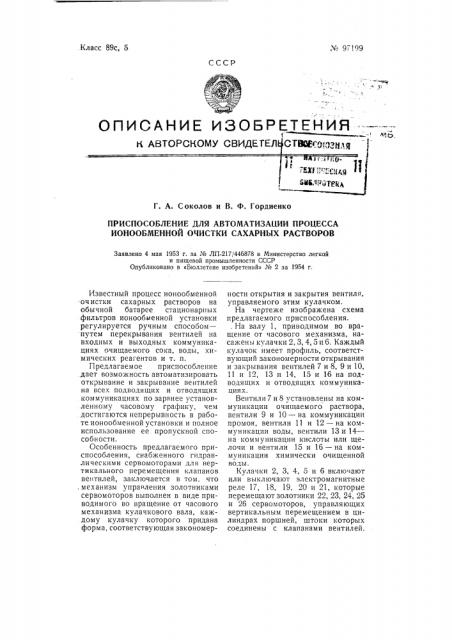

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Г. А. Соколов и В. Ф. Гордиенко

ПРИСПОСОБЛЕНИЕ ДЛЯ АВТОМАТИЗАЦИИ ПРОЦЕССА

ИОНООБМЕННОЙ ОЧИСТКИ САХАРНЫХ РАСТВОРОВ

Заявлено 4 мая 1953 r. за № ЛП-217/446878 в Министерство легкой и пищевой промышленности СССР

Опубликовано в «Бюллетене изобретений» № 2 за 1954 г.

Известный процесс ионообменной оч истки сахарных растворов на обычной батарее стационарных фильтров ионообменной установки регулируется ручным способом— путем перекрывания вентилей на входных и выходных коммуникациях очищаемого сока, воды, химических реагентов и т. п.

Предлагаемое приспособление дает возможность автоматизировать открывание и закрывание вентилей на всех подводящих и отводящих коммуникациях по заранее установленному часовому графику, чем достигаются непрерывность в раооте ионообменной установки и полное использование ее пропускной способности.

Особенность предлагаемого приспособления, снабженного гидравлическими сервомоторами для вертикального перемещения клапанов вентилей, заключается B том. что, механизм управления золотниками сервомоторов выполнен в виде приводимого во вращение от часового механизма кулачкового вала, каждому кулачку которого придана форма, соответствующая закономерности открытия и закрытия вентиля, управляемого этим кулачком.

На чертеже изображена схема предлагаемого приспособления., На валу 1, приводимом во вращение от часового механизма, насажены кулачки 2, 3, 4, 5 и 6. Каждый кулачок имеет профиль, соответствующий закономерности открывания и закрывания вентилей 7 и 8, 9 и 10, 11 и 12, 13 и 14, 15 и 16 на подводящих и отводящих коммуникациях.

Вентили 7 и 8 установлены на коммуникации очищаемого раствора, вентили 9 и 10 — на коммуникации промоя, вентили 11 и 12 — на коммуникации воды, вентили 13 и 14— на коммуникации кислоты или щелочи и вентили 15 и 16 — на коммуникации химически очищенной воды.

Кулачки 2, 3, 4, 5 и 6 включают или выключают электромагнитные реле 17, 18, 19, 20 и 21, которые перемещают золотники 22, 23, 24, 25 и 26 сервомоторов, управляющих вертикальным перемещением в цилиндрах поршней, штоки которых соединены с клапанами вентилей.

Ю 97199

2—

При включении кулачком 2 электромагнитного реле 17 порше нек золотника 22 перемещается, а под давлением жидкости поршни цилиндров перемещаются вверх и открывают клапаны вентилей 7 и. 8, через которые циркулирует сахарный раствор. Через определенное время по часовому графику реле 17 выключается, и вентили 7 и 8 закрываются.

Далее по часовому графику кулачок 3 включает электромагнитное реле 18 и клапаны вентилей 9 и 10 открываются,. иропуская промойный раствор. Через определенное время, соответствующее часовому графику, реле выключается, и вентили 9 и 10 закрываются. Аналогичным образом происходит управление всеми последующими золотниками сервомоторов и осуществляется процесс ионообменной очистки сахарных растворов на обычной батарее стационарных фильтров ионообменной установки.

После того как кулачок 6, управляющий открытием и закрытием клапанов вентилей 15 и 16, установленных на коммуникации химически очищенной воды, закроет вентили 15 и 16, кулачок 2 снова включит реле 17, клапаны вентилей 7 и 8 откроются и цикл очистки сахарного раствора начинается вновь.

Циркуляция жидкости в гидравлической системе осуществляется насосом 27.

Предмет изобретения

Приспособление для автоматизации процесса ионообменной очистки сахарных растворов на обычной батарее стационарных фильтров ионообменной установки, снабженное гидравлическими сервомоторами для вертикального перемещения клапанов вентилей, отл и ча ю щеес я тем, что, с целью перевода работы установки на заранее предусмотренный график, механизм управления золотниками сервомоторов выполнен в виде приводимого во вращение от часового механизма кулачкового вала, каждому кулачку которого придана форма, соответствующая закономерности открытия и закрытия вентиля, управляемого этим кулачком.
