Натяжной замок

Натяжной замок

Иллюстрации

Показать все

Реферат

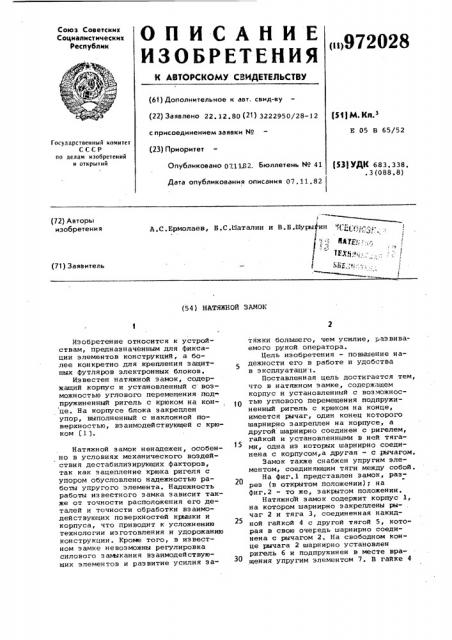

ОП HCAHHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛВСТВУ

Союз Советских

Социалистических

Республик ()9?2028 (61) Дополнительное к авт. свид-ву (22) Заявлено 22.12.80 (21) 3222950/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 07.1182. Бюллетень ¹ 41

Дата опубликования описания 07. 11.82 (51} М. Кл.з

Е 05 В 65/52

Государственный комитет

СССР по делам изобретений и открытий

{53}УДК 683.338. . 3 (088.8) А.С.Ермолаев, Б.С.1)аталин и В.Б.Шуры ин

1

1 (72) Авторы изобретения наур;:.1ЕХт19 :- -, Я(ю.;...-1

> с

f

1 (71) Заявитель (54) НАТЯЖНОЙ ЗАМОК

Из обретен ие относится к устройствам, предназначенным для фиксации элементов конструкций, а более конкретно для крепления защитных футляров электронных блоков °

Известен натяжной замок, содержащий корпус и установленный с возможностью углового перемещения под пружиненный ригель с крюком на конце. На корпусе блока закреплен упор, выполненный с наклонной поверхностью, взаимодействующей с крюком (1).

Натяжной замок ненадежен, особенно в условиях механического воздействия дестабилизирующих факторов, так как зацепление крюка ригеля с упором обусловлено надежностью работы упругого элемента. Надежность работы известного замка зависит также от точности расположения его деталей и точности обработки взаимодействующих поверхностей крышки и корпуса, что приводит к усложнению технологии изготовления и удорожанию конструкции. Кроме того, в известном замке невозможны регулировка силового закыкания взаимодействующих элементов и развитие усилия эатяжки большего, чем усилие, развиваемого рукой. оператора.

Цель изобретения — повышение надежности его в работе и удобства в эксплуатаци.f

Поставленная цель достигается тем, что в натяжном замке, содержащем корпус и установленный с возможностью углового перемещения подпружиненный ригель с крюком на конце, имеется рычаг, один конец которого шарнирно закреплен на корпусе, а другой шарнирно соединен с ригелем, гайкой и установленными в ней тягами, одна из которых шарнирно соединена с корпусом,а другая - с рычагом.

Замок также снабжен упругим элементом, соединяющим тяги между собой.

На фиг.1 представлен замок, разрез (в открытом положении); на фиг.2 — то же, закрытом положении.

Натяжной замок содержит корпус 1, на котором шарнирно закреплены ры- . чаг 2 и тяга 3, соединенная накидной гайкой 4 с другой тягой 5, которая в свою очередь шарнирно соединена с рычагом 2. На свободном конце рычага 2 шарнирно установлен ригель 6 и подпружинен в месте вращения упругим элементом 7. В гайке 4

972028 выполнена полость, где размещена пружина растяжения 8. Ригель 6 снабжен крюком 9.

Устройство работает следующим образом.

Крюк 9 ригеля 6 заводится за 5 выступ крышки блока. При этом ригель

6 совершает относительное угловое перемещение против часовой стренми вокруг ме та своего шарнирного сое динения с рычагом 2, взаимсдействуя с пружиной 7. Одновременно тяга 5, враШаясь в месте своего соединения с рычагом 2, выдвигается из накидной гайки 4, растягивая пружину Я.

Свобода перемещения элементов 6,2 15 и 5 замка обеспечивается шарнирным соединением рычага 2 и тяги 3 с корпусом 1 замка. Фиксация замка в начальном для затяжки положении обусловлена работой упругих элементов 7 и 8. о

Натяжение замка обеспечивается поступательным перемещением накидной гайки 4 вверх при вращении ее 25 вокруг тя1и 3 в месте их резьбового соединения.

Данное изобретение более надежно в работе, особенно в условиях воздействия вибрации и ударов, за счет жесткого соединения ригеля с накидной гайкой, с помощью которой можно регулировать и развивать большие усилия затяжки.

B предлагаемой конструкции исключено самопроизвольное откидывание ригеля.

Замок удобен в эксплуатации, позволяет выбирать. погрешности неплоскостности сопрягаемых деталей и не требует совпадения краев корпуса и крышки блока благодаря возможности углового перемещения ригеля и использования гайки для переноса блока.

Формула изобретения

l. .Натяжной замок, содержащий корпус и установленный с возможностью углового перемещения подпружиненный ригель с крюком на конце, отличающийся тем, что, с целью повышения надежности его в работе, он снабжен рычагом, один конец которого шарнирно закреплен на корпусе, а другой шарнирно соединен с ригелем,,..гайкой и установленными в ней тягами, одна из которых шарнирно соединена с корпусом, а другая - с рычагом.

2. Замок по п l, отличаю— шийся тем, что, с целью повышения удобства в эксплуатации, он снабжен упругим элементом, соединяющим тяги между собой.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

Р 576377, кл. К 05 В 65/52, 1976.
