Медный физический проявитель

Медный физический проявитель

Иллюстрации

Показать все

Реферат

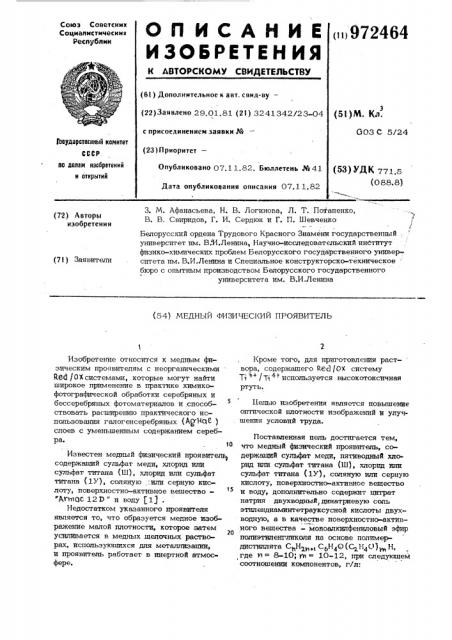

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республии и 972464 (6I ) Дополнительное к авт. свид-ву— (22)Заявлено 29.01.81 (21) 3241342/23 04 с присоединением заявки № (23) П риоритет—

Опубликовано 07.11.82. Бюллетень №41

Дата опубликования описания 07.11.82 (53)М. Кл.

003 С 5/24

Гооударотвсннь! и комитет ло делам иэаоретеиий и открытий (53) УДК 771Л (088.8) 3. М. Афанасьева, Н. В. Логинова, Л. Т. Потапенко, В. В, Свиридов, Г. И. Сердюк и Г. П. Шевченко

Белорусский ордена Трудового Красного Знамени государственный, университет им. В:H.Ëåíèíà, Научно-исследовательский институт физико-химических проблем Белорусского государственного универ-.. ситета им. В.И.Ленина и Специальное конструкторско-техническое бюро с опытным производством Белорусского государственного университета им. В.И.Ленина (72) Авторы изобретения (71) Заявители (54) МЕДНЫЙ ФИЗИЧЕСКИЙ ПРОЯВИТЕЛЬ

Изобретение относится к медным физическим проявителям с неорганическими

Red /ОХсистемами, которые могут найти широкое применение в практике химикофотографической обработки серебряных и бессеребряных фотоматериалов и способствовать расширению практического использования галогенсеребряных (А Ha ) слоев с уменьшенным содержанием серебра.

Известен медный физический проявитель> содержащий сульфат меди, хлорид или сульфат титана (Ш), хлорид или сульфат титана (1У), соляную:или серную кислоту, повврхностно-активное вещество—

"Дгтп(ЗС 12 2" и воду (1) .

Недостатком указанного проявителя является то, что образуется медное изображение малой плотности, которое затем

20 усиливается в медных щелочных растворах, использующихся для металлизации, и проявитель работает в инертной атмос фере.

Кроме того, для приготовления раствора, содержащего Rec) (OX систему

Tl /T1 4 используется высокотоксичная ртуть.

С

Целью изобретения является повышение оптической плотности изображений и улучшения условий труда.

Поставленная цель достигается тем, что медный физический проявитель, содержащий сульфат меди, пятиводный хлорид ипи сульфат титана (Ш), хлорид или сульфат титана (1У), соляную или серную кислоту, поверхностно-активное вещество и воду, дополнительно содержит нитрат натрия двухводный, динатриевую соль этилендиаминтетрауксусной кислоты двухводную, а в качестве поверхностно-активного вещества - моноалкилфениловый эфир полиэтиленгликоля на основе полимердистиллята СпН н+, СьН4О (С2 Н4О) тт1 Н, где тт = 8-10, ти = 10-12, при следунпцем соотношении компонентов, г/л:

972464

Сульфат меди пятиводный 7-15

Питрат натрия двухводный 3-9

Динатриевая cam этилендиаминтетрауксусной кислоты двух водная 15-35

Хлорид титана (1У) 10-20

KIH

Сульфат титана (1У)

Хлорид титана (Ш)

ЮПХ

Сульфат титана (Ш) 60-90

Соляная кислота 8 -16

Серная кислота 11-22

Указанное поверхностно-активное вещество 5-10

Вода До 1 л

Пример 1, На стеклянную подлож ку, подслоенйую 1%-ным поливиниловым спиртом (ПВС), наносится суспензия

Т1 О следующего состава (г/л) 20 г

Т1 О, 75 rПВС,,Н О до 1000 мл.

Слой высушивается в горизонтальном по- ложении при комнатной температуре. Содержание Т1 0 в слое 9,2 г/м ; Слой экспонируют полным спектром ртутно-ква девой лампы ПРК-4, находящейся от слоя на расстоянии 80 см, в течение 5 с, после чего проявляют в проявителе следующего состава, r:, CuSO БН 0 7

Цитрат натрия (йа СМ 2HqO) 2Hq0 3

Динатриевая соль этипендиамкнтетрауксусной кислоты ° 2Н О(Ма MM 2Н 0) 15

Т1 се4 10

T1N 50

НИ 8

ОП-10 5 н о До 1000 мл

Время проявления 5 мин. 3 ц, =1, 2.

Пример 2. Слой, приготовленный и экспонированный, как в примере 1 проявляют в течение 5 мин в проявителе состава, r:

CuSO< 5H,O

Na cH 2Н 0

ea eata- а.й,с

Т1 се4

ТМ

ИСЕ

ОП-10

HzO иа = 1 25.

13-26

50-70

16

До 1000 мл

Пример 3. На стеклянную подложку, подслоенную 1%-ным ПВС, наносит. ся эмульсия следующего состава, г/л:

>I (C4$0@)g 6Н О 20

5 NCI Са (безводный) 4,5 мсе 130

IIBC 75 н о До 1000 мл

Слой высушивается при комнатной температуре. Слой прозрачный К „= 92%, содержание Э1(С4Н О ) 6Н 0 =;,5 г/м .

Слой экспонируют в течение 1 с, после чего проявляют в проявителе состава, r:

С0504 6HgO 7 йа,с . RH

М а 2Н О 19

Т1 (504) 3 60

Т1 (50 ), 26

НЬО 22

ОП-10 7,5 н о До 1000 мл

Время проявления 5 мин. D max =2,5.

Пример 4. На стеклянную подложку, подслоенную 1%-ным П ВС, нано25 сится суспензия следующего состава ,(г/л): 20 r (BjO ) СО, 75 r ПВС, Н О до 1000 мп. Спой высушивается в

2. горизонтальном положении при комнатной температуре. Содержание (Q ) > СО составляет 9,2 г/м слоя.-Условия экспонирования, как в примере 1. После экспонирования в течение 1 с слой проявляют в проявителе состава, r:

CuS04 5И 0

l5

Иа С, 4-2Н О 9 на,2ЕИа Н 0 35

Т (50<) > 90

Т1 (50 )2

Н 504

l8

ОП-10 16 н о До 1000 мл

Время проявления 5 мий.+max =0,9.

Пример 5. Сенситограмму, полученную на пленке "Микрат-300", уси-! ливают в растворе, г:

Cubo 5H O 10

Na С1 ZH О 5

Na Е41а 2Н О 26 т-с, 20

ТСЕ, 60

HCC 16

ОП-10 8 н о До 1000 мл

Время усиления 15 мин. 1) =4, О.

Степень усиления (отношение плотности усиленного изображения в исходной плотности) 9, 5 и 4,8, для исходных плотностей 0,1 и 0,3 соответственно.

972464

О о

l,2 о

Т10д по примеру 1

1,2

1,2 (90/50 по примеру -3

В (со Н406) 6 н g0 по примеру 2

1,0

0,9

0,8

0,8

2,5

4, О

Микрет-30 О

Фото-65

4,0

4,0

П в и м е р 6. Сенситограмму, полученную на пленке Фото-65", усиливают в течение 20 мин в проявителе состава,г:

СОЮ4.5Н О

Na3С " 2.Н20

Nd Ed

Т (904) > 80 т се„„

Нсе 12

ОП-10 10

Н О До 1000 мл

9>>> 3, 8. Степень усиления исходных плотностей 0,1 и 0 3 4 5 и 3,0 соответственно.

Пример 7. Сенситограмму, полученную на пленке, изготовленной на основе эмульсии для пленок "Микрат-200" с уменьшением в 20 раз содержанием серебра, усиливают в растворе, r:

C0 04 н,о 13 20 йа с11 2Н О 6

Ма,2ЕДЕа 2Н О 35

Т1 (504

T g(S0@) 80

НСе 16

ОП-10 6

Н О До 1000 мл

Время усиления 15 мин. Р сп =410 °

Степень усиления составляет 19,0 и 11,5З0 для исходных плотностей 0,1 и 0,3 со0ТВВТСТВРНН0.

Пример 8, В таблице представлены в сравнительном плане величины Э,„ду, и

D@, полученные при проявлении слоев на З5 основе Ti О, 31 (С0 Н40 ) 6 Н 2 О, (В10 ) СО. а также при усилении сенситоМалосеребрянея пленке по примеру 7 грамм на пленках с обычным ("Микрат300, "Фото-65 ) и уменьшенным наносом серебра в предлагаемом проявителе, а также в медноборогидридном (МВГ) проявителе состава, г: а} СО 04 ° 6Н О 25

SO Eata 2Н О45

Н,,ВО 22

NOOH до рН 10,5

Н20 До 1000 мл б) На ВН4 05 араон 2 но До 1000 а:б= 9:1 и в медноформельдегидном (МФ) прояви-. теле составе, г: а) С ц 604. 5 H >Q 70

Глицерин 80

Na Edta 2н О 10 ма он 70

Н2О До 1000 мл б) СН О 37%-ный раствор а:б= 9:1

Пример 9. Слой, приготовленный и экспонированный, KBK в примере 1, проявляют в течение 7 мин в проявителе состава, r:

Сц 504 ° 6Н О 15 иа,сА ямдо 9

ы,Есина ан,о 35 т1 2 (504)Ъ 70

Т1 (504)д- 13

И .Ъ О4 11

ОП-10 lO но До 1000

>max 1,2. без отбеливания не проявляет

7 9724

Таким образом, приведенные в таблйце даншле дают основание утверждать, что предлагаемый проявнтель позволяет по1 лучать медные изображения высокой плотности па различных фотоматериалах S отечественного производства без использования инертной атмосферы и высокотоксичной ртути. Следует подчеркнуть полезность проявителя для усиления слабых серебряных изображений на галогенидосеребряных фотослоях без использования операции отбеливания, Последнее представляет особенный интерес применитель- но к получению изображений на галогенсеребряных фотослоях с уменьшенным 1S содержанием серебра, когда для обеспечения технологии химико-фотографической обработки больших количеств фотоматериа. лов важно уменьшить число операций получения конечного изображения. Необхо- 20 димо также отметить, что предлагаемый проявитель можно использовать для усиления отпечатков на бумаге.

Формула изобретения

Медный физический проявитель, содержащий сульфат меди пятиводный, хлорид

Ф или сульфат титана (Ш), хлорид или 30 сульфат титана (1У), соляную или серную кислоту, поверхностно-активное веществоиводу, отличающийс я тем, что, с целью повышения оптической плотности изображений и улучшения

15-35

10-20

60-90

8 — 18

5 -10

До l л вещество

Вода

Источники информации принятые во внимание при экспертизе

1. Патент США М 3637386, кл. 96-90, 25.01,72 (прототип), условий труда, он содержит дополнительНо IQrI paT натрия двухводный, динатриевую соль этилендиаминтетрауксусной кислоты двухводную, а в качестве поверхностноактивного вещества — моноалкилфениловый эфир полиэтиленгликоля на основе полимердистиллята CI,H,+ C

Сульфат меди пятиводный 7-15

Китрат натрия двухводный 3-9

Динатриевая соль этилендиаминтетрауксусной кислоты двухводная

Хлорид титана (1У) или

Сульфат титана (1У) 13-26

Хлорид титана (Ш) 50-70

HJIH

Сульфат титана (Ш)

Соляная кислота

HJIH

Серная кислота 1 1-22

Указанное поверхностно-активное

Составитель E. Головлева

Редактор Г. Волкова Техред А, Ач Корректор В. Прохненко

Заказ 8513/39 Тираж 488 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раушская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4
