Реферат

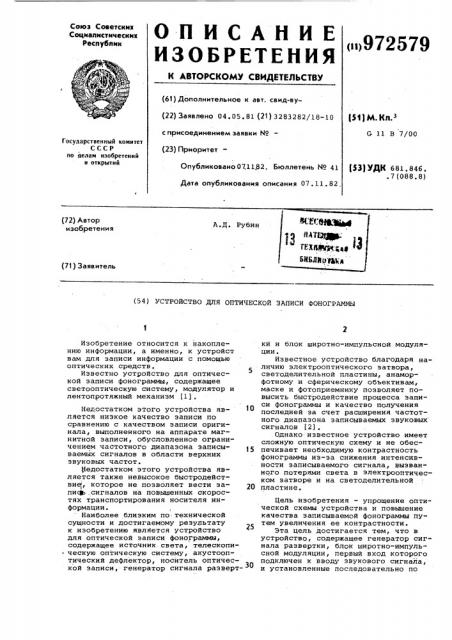

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву(22) Заявлено 04.05.81 (21) 3283282/18-10 t$1) М. КП.

С. 11 В 7/00 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 07,1182, Бюллетень № 41

Дата опубликования описания 07.11.82, (53) УДК 681. 846, .7 (088.8) (72) Автор изобретения

A.Ä, Рубин (71) Заявитель (54) УСТРОЙСТВО Для OIITH ECKOA 3AHHCH ФОНОГРАММЫ

Изобретение относится к накоплению информации, а именно, к устройст вам для записи информации с помощью оптических средств.

Известно устройство для оптической записи фонограммы., содержащее светооптическую систему, модулятор и лентопротяжный механизм (1).

Недостатком этого устройства является низкое качество записи по сравнению с качеством записи оригинала, выполненного на аппарате магнитной записи, обусловленное ограничением частотного диапазона записываемых сигналов в области верхних звуковых частот. недостатком этого устройства является также невысокое быстродействие, которое не позволяет вести записф .сигналов на повышенных скоростях транспортирования носителя информации.

Наиболее близким по.технической сущности и достигаемому результату к изобретению явлйется устройство для оптической записи фонограммы, содержащее источник света, телескопи. ческую оптическую систему, акустооптический дефлектор, носитель оптической записи, генератор сигнала раэвертки и блок широтно-импульсной модуляции.

Известное устройство благодаря наличию электрооптического затвора, светоделительной пластины, анаморфотному и сферическому объективам, маске и фотоприемнику позволяет повысить быстродействие процесса записи фонограммы и качество получения последней за счет расширения частотного диапазона записываемых звуковых сигналов (2)

Однако известное устройство имеет сложную оптическую схему и не обеспечивает необходимую контрастность фонограммы из-за снижения интенсивности записываемого сигнала, вызванного потерями света в электрооптическом затворе и на светоделительной пластине.

Цель изобретения — упрощение оптической схемы устройства и повышение качества записываемой фонограммы путем увеличения ее контрастности.

Эта цель достигается тем, что в устройство, содержащее генератор сигнала развертки, блок широтно-импульсной модуляции, первый вход которого подключен к вводу звукового сигнала, и установленные последовательно по

972579

10 сного модулятора, выход которого под-15 ключен к электрическому входу акустооптического дефлектора.

На фиг. 1 изображена схема устройства; на фиг. 2 — выходные сигналы устройства. 20

Устройство содержит установленные последовательно по направлению хода луча источник 1 света, например лазер, телескопическую оптическую систему 2, акустооптический дефлектор 3 и носитель 4 оптической записи, транспортируемый лентопротяжным механиз50

5»

60 записываемого сигнала. Выходной сигнал 13 от блока 9 постуцает на второй вход импульсного модулятора 5 и управляет работой последнего. Выходной сигнал 14 от импульсного моду- g5 направлению хода луча источник света, телескопическую оптическую систему, акустооптический дйфлектор и носитель оптической записи, введены импульсный модулятор, линейный частотный дискриминатор и усилитель, причем первый вход импульсного модулятора подключен к первому выходу упомянутого генератора, второй выход которого подключен к входу линейного частотного дискриминатора, выход которого подключен через усилитель к второму входу блока широтно-импульсной модуляции, выход последнеrо подключен к второму входу импульмом (не показан). Электрический вход акустооптического дефлектора 3 подключен к выходу импульсного. модулятора 5, первый вход которого подключен к первому выходу генератора б сигнала развертки, второй выход генератора б подключен к входу линейного частотного дискриминатора 7, выход которого подключен через усилитель 8 к второму входу блока 9 широтно-импульсной модуляции, к первому входу которого подключен ввод 1О звукового сигнала, а выход блока 9 подключен к второму входу импульсного модулятора 5.

Устройство работает следующим образом.

Генератор б вырабатывает сигнал

11 развертки фонограммы, периодически меняющейся частоты, который поступает одновременно на линейный частотный дискриминатор 7 и на первый вход импульсного модулятора 5. Напряжение выходного сигнала 12 от линейного частотного дискриминатора 8 пропорционально мгновенной частоте сигнала 11 генератора б развертки и используется в блоке 9 широтно-импульсной модуляции в качестве опорного игнала при сравнении с ним записыемого звукового сигнала. В результате этого сравнения на выходе блока

9 появляется прямоугольный импульсный сигнал 13, длительность которого пропорциональна мгновенному значению

45 лятора 5 поступает на электрический вход акустооптического дефлектора 3, на оптическом выходе которого образуется записывающий луч, отклоняющийся пропорционально частоте входного электрического синала. 14. Записываемый луч от дефлектора 3 имеет форму светового штриха 15, длина которого пропорциональна мгновенному значению звукового сигнала, и существует лишь в течение времени существования входного электрического сигнала 14 и отсутствует в моменты времени, когда импульсный модулятор 5 заперт. Поэтому контрастность записи определяется только параметрами акустооптического дефлектора 3 °

Таким образом, широтно-импульсной модуляции подвергается сигнал от генератора б развертки, а опорный сигнал 12, необходимый для получения широтно-импульсной модуляции по закону звукового сигнала, формируется только электрическим путем, без применения элементов оптического канала, т.е. с помощью линейного частотного дискриминатора 7. Применение последнего в качестве датчика опорного сигнала является возможным бла- годаря линейной зависимости угла от- клонения светового пучка в первом дифракционном порядке от частоты ультразвукового сигнала акустооптического дефлектора 3 в рабочем диапазоне частот.

Использование предлагаемого изобретения позволит увеличить качество записываемой фонограммы и упростить оптическую схему устройства в целом.

Формула изобретения

Устройство для оптической записи фонограммы, содержащее генератор сигнала развертки, блок широтно-импульсной модуляции, первый вход которого подключен к вводу звукового сигнала, и установленные последовательно по направлению ходу луча источник света, телескопическую оптическую систему, акустооптический дефлектор и носитель оптической записи, о тл и ч а ю щ е е с я тем, что, с целью упрощения оптической схемы устройства и повышения качества записываемой фонограммы путем увеличения ее контрастности, в устройство введены импульсный модулятор, линейный частотный дискриминатор и усилитель, причем первый вход импульсного модулятора подключен к первому выходу генератора сигнала развертки, второй выход которого подключен к входу линейного частотного дискриминатора, выход которого подключен через усилитель к второму входу блока широтноимпульсной модуляции, выход послед972579

Фиг. 1

Составитель IO. Кузовлев

Редактор Л. Филиппова Техред A.Áàáèíåö Корректор М. Демчик

Тираж 622 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 8526/45

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 него подключен к второму входу импульсного модулятора, выход которого подключен к электрическому входу акустооптического дефлектора.

Источники информации, принятые во внимание при экспертизе

1. Бурков В.A. Основы записи и воспроизведения звука. М., Искус ство, 1954, с. 158.

2. Авторское свидетельство СССР М 654954, кл. G 11 В 7/00, опублик.

1979 (прототип).
