Устройство для предпосевной обработки семян

Устройство для предпосевной обработки семян

Иллюстрации

Показать все

Реферат

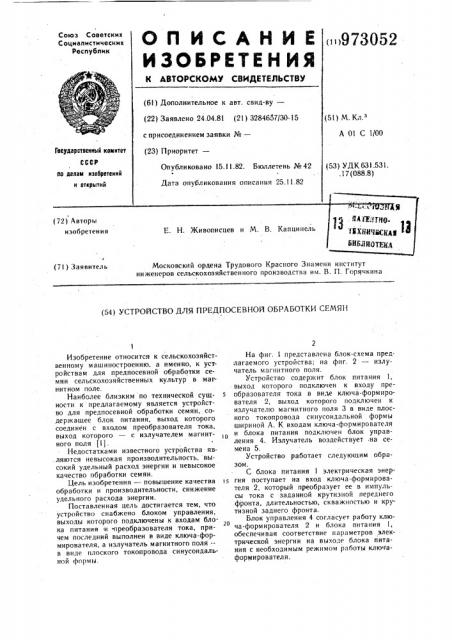

(11)973О52

Сокзз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву— (22) Заявлено 24.04.81 (21) 3284657/30-15 с присоединением заявки №вЂ” (5!) М. Кл з

А 01 С 1/00

Государственный комитет (23) Приоритет—

СССР

Опубликовано 15.! 1.82. Бюллетень № 42

Дата опубликования описания 25.11.82 (53) УДК 631.531..17 (088.8) ло делам изобретений и открытий t (71) Заявитель

Московский ордена Трудового Красного Знамени институт инженеров сельскохозяйственного производства им. В. Г1. Горячкина (54) УСТРОЙСТВО ДЛЯ ПРЕДПОСЕВНОЙ ОБРАБОТКИ СЕМЯН

Изобретение относится к сельскохозяйственному машиностроению, а именно, к устройствам для предпосевной обработки семян сельскохозяйственных культур в магнитном поле.

Наиболее близким по технической сущности к предлагаемому является устройство для предпосевной обработки семян, содержащее блок питания, выход которого соединен с входом преобразователя тока, выход которого — с излучателем магнитного поля 11).

Недостатками известного устройства яв. ляются невысокая производительность, высокий удельный расход энергии и невысокое качество обработки семян.

Цель изобретения — повышение качества обработки и производительности, снижение удельного расхода энергии.

Поставленная цель достигается тем, что устройство снабжено блоком управления, выходы которого подключены к входам блока питания и преобразователя тока, причем последний выполнен в виде ключа-формирователя, а излучатель магнитного поля-в виде плоского токопровода синусоидальной формы.

На фиг. представлена блок-схема предлагаемого устройства; на фиг. 2 — излучатель мапштного поля.

Устройство содержит блок питания 1, выход которого подключен к входу пре5 образователя тока в виде ключа-формирователя 2, выход которого подключен к излучателю магнитного поля 3 в виде плоского токопровода синусоидальиой формы шириной A. К входам ключа-формирователя и блока питания подключен блок управления 4. Излучатель воздействует .на семена 5.

Устройство работает следующим образом.

С блока питания 1 электрическая энергия поступает на вход ключа-формирователя 2, который преобразует ее в импульсы тока с заданной крутизной переднего фронта, длительностью, скважностью и крутизной заднего фронта.

Блок управления 4 согласует работу клю ча-формирователя 2 и блока питания 1, обеспечивая соответствие параметров электрической энергии на выходе блока питания с необходимым режимом работы ключаформирователя.

973052

Формула изобретения

Фиг,1

Сформированные импульсы тока преобразуются в излучателе 3 в импульсы магии ного поля, которое воздействует на обрабатываемые семена, причем излучаемая электромагHHTHBR волна соответствует llo форме слою семян, так как ширина А излучателя магнитного поля 3 равна ширине поступающего на обработку слоя семян.

Блок управления 4 позволяет получать импульсы тока с различными характеристиками: длительностью переднего фронта 1о

6 . 0 -8 10 с длительностью заднего фронта 6.10 — 8 10 5 с и длительностью средней части импульса с амплитудой

0,70 1 мах (где 1 мах — максимальное значение амплитуды 0,1 — 1000 А 8.10 —

1,0 с).

Улучшение качества обработки семян сельскохозяйственных культур объясняет ся тем, что энергия воздействия — — энергия магнитного поля, подводится к обрабатываемому материалу дозами, что обеспечивает, в свою очередь, более высокий потенциал воздействия при невысоком среднем значении энергии воздействия. Кроме того, при действии импульсных магнитных полей с высокой крутизной фронта 10 — 10 б возникают дополнительные положительные эффекты, вызванные образованием магнитогидродинамических сил.

Кроме того, блок управления 4 предлагаемого устройства позволяет варьировать частотой повторения импульсов магнитного поля в пределах 0,1 — 130 Гц. При совпаде30 нни частоты следования импульсов с частотой биоэлектромагнитных процессов в живом организме наблюдается дополнительный эффект, своего рода резонанс, который приводит к интенсификации процессов жизнедеятельности бноорганизма семени.

Более высокая производительчость предлагаемого устройства обеспечивается тем, что конструкция излучателя магнитного поля обеспечивает создание плоской электромагнитной волны, соответствующей по форме слою семян сельскохозяйсз-венных культур, гго, в свою очередь, позволяет обрабатывать семена в потоке, увеличивает теxíîëîãè÷íîñòü процесса обработки, делает возможным осуществление магнитной обработки семян при выполнении основных технологических процессов в растениеводстве — очистке, сепарации, хранении, посеве, посадке.

Использование предлагаемого устройства для предпосевной обработки семян сельскохозяйственных культур магнитным полем позволяет повысить качество обработки, снизить удельный расход энергии, noBblcить производительность.

Устройство для предпосевной обработки семян, содержащее блок питания, выход которого соединен с входом преобразователя тока, выход которого подключен к излучателю магнитного поля, отлинающееея тем, что., с целью повышения качества обработки li производительности, снижения удельного расхода энергии, устройство снаб>кено блоком управления выходы которого подключены к входам блока питания и преобразователя тока, причем пс"..ледннй выпол. нен в виде ключа-форми.рова;; —;я, а H3Jlyчатель магнитного поля — - з 4:-. llлоского токопровода сии усоидальио!: .",з:;.-1";;.

Источники инфо!змации, принятые во внимание при экспертизе

1. Авторское свидетельство .ССР № 206235, кл. А 01 С 1/00, 1967 (прототип).

973052

Редактор Т. Митрович

Заказ 6225/1

Составитель 3. Сидорова

Техред К. Верес Корректор Ю. Макаренко

Тираж 699 Подп и сное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб.. д, 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
