Реферат



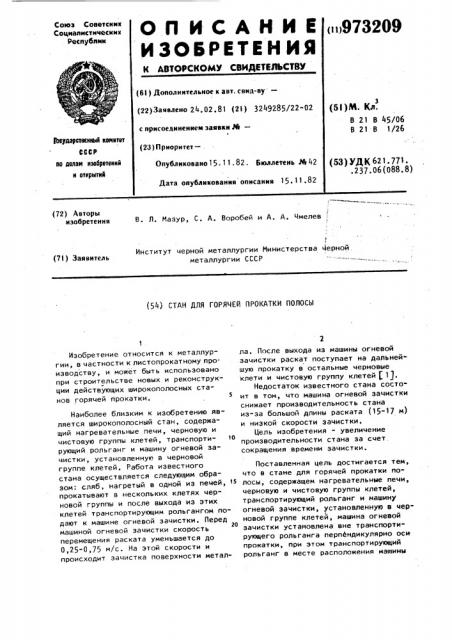

Союз Советск их

Социалистичесиик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (22)Заявлено 24.02.81 (21) 3249285/22-02 (б!) Дополнительное к авт. саид-ву (5I jM. Кл.

В 21 В 45/06

В 21 В 1/26 с присоединением заявки JII— (23) Приоритет- .

Вкуаарстееииый комитет

СССР по делам изобретений и открытий

Опубликовано 15. 11. 82. Бюллетень М 42

Дата опубликования описания 15. 11.82 (53) УДК 621 771. . 2З7. 06 (088. 8) (72) Авторы изобретения

В. Л. Мазур, С. А. Воробей и А. A. Чмелев

Институт черной металлургии Министерства 1ерной металлургии СССР (7I) Заявитель (54) СТАН ДЛЯ ГОРЯЧЕЙ ПРОКАТКИ ПОЛОСЫ

Изобретение относится к металлургии, в частности к листопрокатному производству, и может быть использовано при строительстве новых и реконструкции действующих широкополосных станов горячей прокатки.

Наиболее близким к изобретению является широкополосный стан, содержащий нагревательные печи, черновую и чистовую группы клетей, транспорти- 1о рующий рольганг и машину огневой зачистки, установленную в черновой группе клетей. Работа известного стана осуществляется следующим образом: сляб, нагретый в одной иэ печей, 15 прокатывают в нескольких клетях черновой группы и после выхода из этих клетей транспортирующим рольгангом подают к машине огневой зачистки. Перед го машиной огневой зачистки скорость перемещения раската уменьшается до

0,25-0,75 м/с. На этой скорости и происходит зачистка поверхности металла. После выхода из машины огневой зачистки раскат поступает на дальнейшую прокатку в остальные черновые клети и чистовую группу клетей t 1).

Недостаток известного стана состоит в том, что машина огневой зачистки снижает производительность стана из-за большой длины раската (15-17 м) и низкой скорости зачистки.

Цель изобретения - увеличение производительности стана за счет сокращения времени зачистки.

Поставленная цель достигается тем, что в стане для горячей прокатки полосы, содержащем нагревательные печи, черновую и чистовую группы клетей, транспортирующий poflIIBHI и машину огневой зачистки, установленную в черновой группе клетей, машина огневой зачистки установлена вне транспортирующего рольганга перпендикулярно оси: прокатки, при этом транспортирующий рольганг в месте расположения машины

3 97320 дополнительно оборудован двумя толкателями, установленными по обе стороны рольганга,и упором.

На фиг. 1 и 2 представлена схема расположения оборудования стана; на фиг. 3 - одна из возможных конструкций машины огневой зачистки, разрез

А-A на фиг, 2.

Стан для горячей прокатки полосы содержит (фиг. 1) нагревательные пе- 1в чи 1, черновую 2 и чистовую 3 группы клетей, транспортирующий рольганг. 4 и машину огневой зачистки 5, установленную в черновой группе клетей вне транспортирующего рольганга перпенди- 1 кулярно оси прокатки. Машина огневой зачистки выполнена в виде консольной балки 6, а с противоположных сторон транспортирующего рольганга 4 на участ ке расположения машины огневой за- щ чистки установлены толкатели 7. При этом между. роликами транспортирующего рольганга установлен опускающийся упор 8.

Процесс прокатки на стане осущест- у вляется следующим образом.

Сляб 9 нагреваетс = e печи 1, прокатывается в части клетей черновой группы 2, поступает на транспортирующий рольганг 4, тормозится и останав- зе ливается упором 8. Затем раскат перемещают перпендикулярно оси прокатки толкателем и подают в машину огневой зачистки. Во время перемещения раската защищают его поверхность горелками 10. Зачищенный раскат возвращается в исходное положение толкателем, расположенным со стороны машины огне-. вой зачистки. Упор 8 опускается, и раскат поступает на дальнейшую прокатку в остальные клети черновой группы

2 и чистовую группу клетей 3.

Увеличение пропускной способности черновой группы описываемого .стана поясняется на примере прокатки полосы

12 х 1680 мм иэ сляба 240 х 1710 х х 10500 мм применительно к стану 2000

Новолипецкого металлургического заводае

После второй клети черновой группы длина раската составляет примерно

17 м. Скорость движения металла в машине огневой зачистки может изменяться 0,25- ss

0,75 м/с и зависит от глубины защищаемого слоя. Исследованиями установлена скорость зачистки 0,4-0,5 м/с.

tU = 2 + 3 + 42,5 + 0 + 10 = 57,5 с

3600. ЪО б" 15 =188о Т(2

При прокатке на описываемом стане зачистка раската происходит при перемещении его перпендикулярно оси прокатки.

Э 174 — — йбс

3 Ч 0ф

Поэтому где  — ширина раската, 1,71 м;

V — скорость зачистки, 0,4 и/с.

Время возврата раската в исходное положение (t>) принимается равным

3 с °

Тогда t = 2 + 3 + 5 + 3 + 10=23 с

= Ф68о т/

Таким образом, пропускная способность черновой группы клетей данного стайа возрастает по сравнению с пропускной способностью стана известной конструкции примерно на 150 .

С увеличением скорости прокатки в последней клети чистовой группы до

10 м/с листов толщиной более 6 мм производительность стана увеличивается (для данного сортамента) примерно на 304 только за счет установки

9 4

Теоретическая производительность машины огневой зачистки определяется выражением

> с) = М вЂ” т ф I где М вЂ” масса сляба, т; и — время цикла зачистки, с;

t< t + t„A +tЬ + tÜ+ где t — время торможения раската, 2 с; время подогрева поверхности металла до температуры воспламенения, 3 с; — время зачистки поверхности, с; — время возврата раската в

& исходное положение, с; — время пауз между слябами, с.

1д 3 т

Ч 05

l где l — длина раската, 17 м; — скорость зачистки 0,4 м/с.

Время пауз (t„) принимается равным 10 с.

Тогда

9732 машины огневой зачистки вне потока.

Экономический эффект только от увеличения производительности при указанном расположении машины огневой зачистки составляет около 2 млн. руб. в год. Так как машина огневой зачистки располагается. вне транспортирующего рольганга, ее можно устанавливать в черновых группах действующих станов, не изменяя расстояния между кле- 10 тями.

09 б черновой группе клетей, о т л и ч аю шийся тем, что, с целью увеличения производительности стана за счет сокращения времени зачистки, машина огневой зачистки установлена вне транспортирующего рольганга перпендикулярно оси прокатки, при этом транспортирующий рольганг в месте расположения машины оборудован двумя толкателями, установленными по обе стороны рольганга, и упором.

Формула изобретения

Стан для горячей прокатки полосы, содержащий нагревательные печи, чер- . новую и чистовую группы клетей, транспортирующий рольганг и машину огневой зачистки, установленную в

Источники информации, принятые во внимание при экспертизе

1, Музалевский О. Г. и др. Рациональные технологические схемы производства тонко- и толстолистовой стали на широкополосных станах горячей прокатки. - "Сталь", 197á, 3, с. 235-240.
