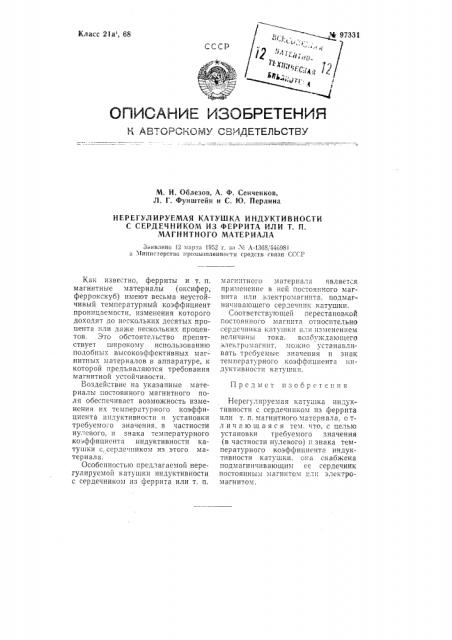

Класс 21a", 68
7331
СССР
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
М. И. Облезов, А. Ф. Сенченков, Л. Г. Фунштейн и С. Ю. Перлина
НЕРЕГУЛ ИРУЕМАЯ КАТУШКА И НДУКТИ ВНОСТИ
С СЕРДЕЧНИКОМ ИЗ ФЕРРИТА ИЛИ T. П.
МАГНИТНОГО МАТЕРИАЛА
Заявлено !2 марта 1052 г. за X Л-1368,, 44и981 в Мн|гнстерство нромьппленностн средств связн СССР
Как известно, ферриты и т. п. магнитные материалы (оксифер, феррокскуб) имеют весьма неустойчивый температурный коэффициент проницаемости, изменения которого доходят до нескольких десятых процента или даже нескольких процентов.. Это обстоятельство препятствует широкому использованию подобных высокоэффективных магнитных материалов в аппаратуре, к которой предъявляются требования магнитной устойчивости.
Воздействие на указанные материалы постоянного магнитного поля обеспечивает возможность изменения их температурного коэффициента индуктивности и установки требуемого значения, в частности нулевого, и знака температурного коэффициента индуктивности катушки с, серде шиком из этого материала.
Особенностью предлагаемой нерегулируемой катушки индуктивности с сердечником из феррита или т. и. магHIIòíîãî материала является применение в ней постоянного магнита или электр ома гннта. подмагни швающего сердечник катушки.
Соответствующей перестановкой постоянного магнита относительно сердечника катушки или изменением величины тока. возбуждающего электромагнит, мо)кно устанавливать требуемые значения и знак температурного коэффициента инд ктивности катт шки.
Предмет изооppтсI!ия
Нерегулируемая катушка индуктивности с сердечником пз феррита или т. п. магнитного материала. о тл и ч а ю щ а я с я тем. что, с целью установки требуемого значения (в частности нулевого) II знака температурного коэффициента индуктивности катушки. o".a снабжена подмагничивающим ее сердечник постоянным магнитом I:ëII электромагнитом.
