Реферат

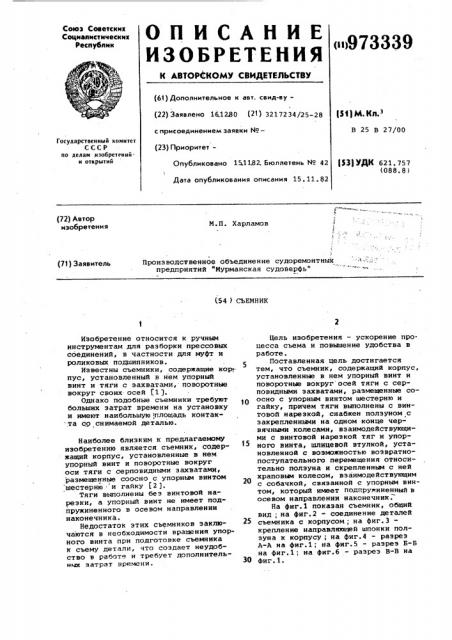

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()973339

// .Ф.

"г

Ф (61) Дополнительное к авт. сеид-ву— (22) Заявлено 16.12ВО (21) 3217234 25-28 с присоединением заявки ¹â€” (23) ПриоритетОпубликовано 15.118? Бюллетень ¹ 42

Дата опубликования описания 15. 11. 82

Р )М gj з

В 25 В 27/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621. 757 (088. 8 ) (72) Автор изобретения

М.П. Харламов

Производственное объединение судоремонтных предприятий "Мурманская судоверфь" (71) Заявитель (54 ) СЪЕМНИК

Изобретение относится к ручным инструментам для разборки прессовых соединений, в частности для муфт и роликовых подшипников ° 5

Известны съемники, содержащие корт: пус, установленный в нем упорный винт и тяги с захватами, поворотные вокруг своих осей Г1 ).

Однако подобные съемникн требутот больших затрат времени на установку и имеют наибольшую площадь контак.та со снимаемой деталью.

Наиболее близким к предлагаемому изобретению является съемник, содер- l5 жащий корпус, установленные в нем упорный винт и поворотные вокруг оси тяги с серповидными захватами, размещенные соосно с упорным винтом шестерню и гайку (2 ).

Тяги выполнены без винтовой нарезки, а упорный винт не имеет подпружиненного в осевом направлении наконечника.

Недостаток этих съемников эаклю- 25 чаются в необходимости вращения упорного винта при подготовке съемника к съему детали, что создает неудобство в работе и требует дополнительных затрат времени.

Цель изобретения — ускорение процесса съема и повьдаение удобства в работе.

Поставленная цель достигается тем, что съемник, содержащий корпус, установленные в нем упорный винт и поворотные вокруг осей тяги с серповидными захватами, размещенные соосно с упорным винтом шестерню и гайку, причем тяги выполнены с винToBofl нарезкой, снабжен ползуном с закрепленными на одном конце червячными колесами, взаимодействующими с винтовой нарезкой тяг и упорного винта, шлицевой втулкой, установленной с воэможностью возвратнопоступательного перемещения относительно полэуна и скрепленным с ней храповым колесом, взаимодействующим с собачкой, связанной с упорным винтом, который имеет подпружиненный в осевом направлении наконечник.

На фиг.1 показан съемник, общий вид; на фиг,2 - соединение деталей съемника с корпусом; на фиг.3крепление направляющей шпанки ползуна к корпусу; на фиг.4 - разрез

A-A на фиг.1; на фиг.5 — разрез Б-Б на фиг.1; на фиг.б — разрез В-В на

Фиг.1.

973339

Формула изобретения

1. Съемник, содержащий корпус, ус тановленные в нем упорный винт и по-, воротные вокруг осей тяги с серповиу ными захватами, размещенные соосно с упорным винтом шестерню и гайку, отличающийся тем,,что, с целью ускорения процесса съема и повышения удобства в работе, тяги выполнены с винтовой нарезкой, а съемник снабжен ползуном с закрепленными на одном конце червячными колесами, взаимодействующими с винтовой нарезкой тяг и упорного винта,.шлицевой втулкой, установленной с возможностью возвратно-поступательного перемещения относительно аолзуна, и скрепленным с ней храповым колесом, взаимодействующим с собачкой, связанной с упорным винтом.

2. Съемник по п. 1, о т л и ч а юи и с я тем, что упорный винт имеет подпружиненный в осевом направлении наконечник.

Источники информации, принятые во внимание при экспертизе

1. Патент CQlA Р 2188074, кл. 29-261, 1940.

2. Авторское свидетельство СССР

Р 563284, Хл. В 25 В 27/00, 1977.

Съемник содержит корпус 1, в котором установлены поворотные. вокруг осей тяги 2 с захватами 3. На тяги 2 насажены втулки 4 с винтовой нарезкой и зубчатые колеса 5. Втулки 4 насажены на тяги 2 с помощью шпонок 6 и сухарей 7, а зубчатые колеса 5 — посредством шпонок 8 и закреплены винтами 9. Через шарики 10 и пружины 11 взаимодействуют с колесами 5 шестерня 12 и гайка 13. l0

На шпонке 14, закрепленной в центральном отверстии корпуса 1, установлен полэун 15, в котором размещена шлицевая зтулка 16 с прикрепленным к ней храповым колесом 17. Во 15 втулке 16 с воэможностью .вращения установлен упорный винт 18, крепление которого осуществляется штифтами 19. На упорный винт 18 насажены гайка 20 и втулка 21, которые сое- 20 динены между собой пружиной 22 переменного шага. В головку винта 18 ,запрессован стержень 23 с надетой и прикрепленной к нему одним концом пружиной 24 переменного шага. К другому ее концу прикреплена собачка

25. На полэуне 15 закреплены червячные колеса 26, имеющие сферические ступицы, которыми они установлены в закрепленные на полэуне 15 болтами 27. через распорные втулки 28 вкладыши 29. Упорный винт 18 снаб>кен подвижным наконечником 30 с пру-. жиной 31. Тяги 2 скреплены между со" бой направляющим кольцом 32 и фиксирующими кольцами 33 и 34, соеди-. 35 ненными друг с другом тремя связями 35. Вращение упорного винта 18 осуществляется рукояткой .36 при съеме детали 37 с вала 38 °

Съемник работает следующим обра- 40 зом.

Осуществляя поворот гайки 13 через шарики 10 пружины 11 и шестерню 12, взаимодействующую с зубчатыми колесами 5, разворачивают тяги 2 45 с захватами 3 на требуемый диаметр снимаемой детали. Затем съемник устанавливают так, чтобы захваты 3 оказались за снимаемой деталью 37, и поворотом гайки 13 разворачивают тяги 2 до. упора захватов 3 в вал 38.

При дальнейшем повороте гайки 13 шарики 10 проскальзывают, что говорит р фиксации тяг2. Рукояткой 36 вращают упорный винт 18 вместе с закрепленными на ней гайкой 20 и втулкой

21, вследствие чего он перемещается во втулке 21, так как винт 18 и гайка 20 имеют резьбовое соединение. Но гайка 20 и втулка 21 соединены пружиной 22, поэтому при вращении винта 18.втулка 21 под действием пружин 22 перемещается вместе с винтом 18, соединенным штифтами 19 со шпицевой втулкой 16, уста.новленной в ползуне 15 с воэможностью поступательного перемещения. При вращении винта 18 сжимается пружина 31, и наконечник 30 упирается в вал 38.. После этого усилие от упор. ного винта 18 через втулку 21 передается на червячные колеса 26, заставляя их поворачиваться относи= тельно осей и действовать через втулки 4 на тяги 2, которые перемещаются вместе с корпусом 1 и закрепленными на нем деталями и снимаемой деталью 37 в сторону, противоположную движению упорного винта 18.

Таким образом осуществляется съем детали.

Возможность обратного поворота винта 18 под действием пружины 22 предотвращена наличием храпового устройства, выполненного в .виде скрепленного со шлицевой втулкой 16 храпового колеса 17 и закрепленного на головке винта 18 собачки 25. При, необходимости обратного поворота винта 18 собачку 25 выводят из зацепления с храповым колесом 17.

Таким образом, при подготовке съемника к съему очередной детали не требуется вращения винта, что повышает удобство в работе и ускоряет.процесс съема деталей.

973339

A-Л

В-В
