Устройство для приготовления растворов
Патент 973375
Авторы
Устройство для приготовления растворов
Иллюстрации
Реферат

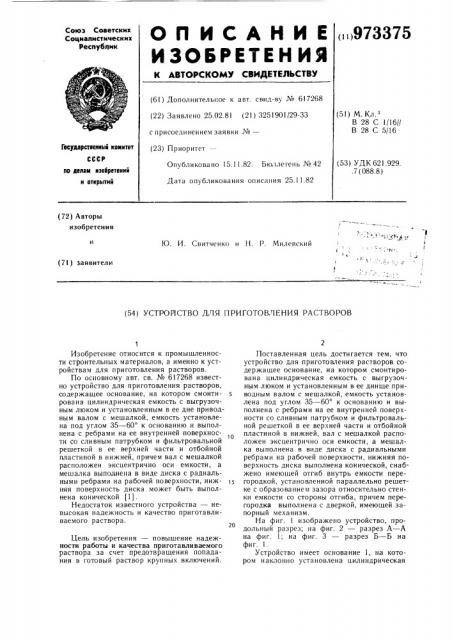

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I»)973375
Союэ Советских
Социалистических
Респубпик (6l) Дополнительное к авт. свид-ву № 6!7268 (22) Заявлено 25.02.81 (21) 3251901/29-33 с присоединением заявки №вЂ” (23) Приоритет—
Опчбликовано 15.11.82. Бюллетень №42 (51) М. Кл.з
В 28 С 1/16//
В 28 С 5/16
Гооудерстееииый комитет (53) УЪК 621.929.7 (088.8) йо лелем изобретеиий
И OTIIPbITHH
Дата опубликования описания 25.11.82 (72) Авторы изобретения
Ю. И. Свитченко и Н. P. Милевский (71) заявители (54) УСТРОЛСТВО ДЛЯ ПРИГОТОВЛЕНИЯ РАСТВОРОВ
Изобретение относится к промышленности строительных материалов, а именно к устройствам для приготовления растворов.
По основному авт. св. № 617268 известно устройство для приготовления растворов, содержащее основание, на котором смонтирована цилиндрическая емкость с выгрузочным люком и установленным в ее дне приводным валом с мешалкой, емкость установлена под углом 35 — 60 к основанию и выполнена с ребрами на ее внутренней поверхности со сливным патрубком и фильтровальной решеткой в ее верхней части и отбойной пластиной в нижней, причем вал с мешалкой расположен эксцентрично оси емкости, а мешалка выполнена в виде диска с радиальными ребрами на рабочей поверхности, нижняя поверхность диска может быть выполнена конической (1).
Недостаток известного устройства — невысокая надежность и качество приготавливаемого раствора.
Цель изобретения — повышение надежности работы и качества приготавливаемого раствора за счет предотвращения попадания в готовый раствор крупных включений.
Поставленная цель достигается тем, что устройство для приготовления растворов содержащее основание, на котором смонтирована цилиндрическая емкость с выгрузочным люком и установленным в ее днище приводным валом с мешалкой, емкость установлена под углом 35 — 60 к основанию и выполнена с ребрами на ее внутренней поверхности со сливным патрубком и фильтровальной решеткой в ее верхней части и отбойной пластиной в нижней, вал с мешалкой расположен эксцентрично оси емкости, а мешалка выполнена в виде диска с радиальными ребрами на рабочей поверхности, нижняя поверхность диска выполнена конической, снабжено имеющей отгиб внутрь емкости перегородкой, установленной параллельно решетке с образованием зазора относительно стенки емкости со стороны отгиба, причем перегородка выполнена с дверкой, имеющей запорный механизм.
На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. l..
Устройство имеет основание 1, на котором наклонно установлена цилиндрическая
973375 емкость 2, в дне которой установлен вал с дисковой мешалкой 3 связанной через клиноременную передачу 4 с электродвигателем 5. В верхней части емкости имеется сливной патрубок 6, штуцер 7 для подачи воды в емкость, загрузочная воронка 8, фильтровальная решетка 9, устройство снабжено имеющей отгиб 10 внутрь емкости перегородкой
11 установленной параллельно решетке 9 с образованием зазора 12 относительно стенки емкости 2 со стороны отгиба. Перегород- 1о ка 11 выполнена с дверкой 13, и меющей запорный механизм 14. В нижнем углу емкости имеется отбойная пластина 15, а на стенках емкости продольные ребра 16. В устройстве имеется выгрузочно-очистной люк 17 с рычажно-стопорным механизмом 18. 1
Устройство работает следующим образом.
Вначале через штуцер 7 в пустую емкость наливают требуемое количество воды.
Затем включают электродвигатель 5, который через клиноременную передачу 4 приводит во вращение дисковую мешалку 3. После чего через воронку 8 загружают сухие составные компоненты смеси. Эта смесь вращается и перемешивается, ударяясь о ребра 16 статического и динамического рабочего органа 3, разбивается, измельчается и затем растворяется до требуемой однородности и плотности. При работе устройства в основном режиме составные компоненты смеси загружают в емкость непрерырвно в требуемой пропорции, а сливают готовый раствор через отверстие 12, фильтровальную решетку 9 и выходной сливной патрубок 6.
При установке в емкости вертикальной перегородки перед фильтровальной решеткой уменьшается радиусное расстояние от оси N вращения раствора до движущихся у перегородки твердых компонентов смеси. А это при одной и той же частоте вращения раствора увеличивает скорость и кинематическую энергию их движения. В результате чего более крупные и еще нерастворенные частицы под действием инерционных сил, преодолевая силу выходящего потока раствора, пролетают мимо отверстия перегородки, обратно возвращаются в емкость на повторную переработку, некоторая более мелкая и переработанная часть из них, захватывается выходящим потоком и попадает на слив в готовый раствор, т. е. происходит очистка раствора от нерастворенных частиц. Для очистки решетки от включений перегородка выполнена с дверкой и запорным механизмом 14.
Предлагаемое устройство для приготовления растворов позволяет значительно повысить надежность работы и качество приготавливаемого раствора путем предотвращения попадания в готовый раствор крупных включений.
Формула изобретения
1. Устройство для приготовления растворов по авт. св. № 617268, отличающееся тем, что, с целью повышения надежности работы и качества приготовляемого раствора путем предотвращения попадания в готовый раствор крупных включений, оно снабжено имеющей отгиб внутрь емкости перегородкой, установленной параллельно решетке с образованием зазора относительно стенки емкости со стороны отгиба.
2. Устройство по п. 1, отличающееся тем, что перегородка выполнена с дверкой, имеющей запорный механизм.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 617268, кл. В 28 С 1/16, 1976.
973375
У-Е
Фи .2 иг.
Составитель Н. Шнринкина
Техред И. Верес Корректор А. Гриценко
Тирам 6Q4 Подписное
ВНИИПИ Государственного комитета СССР но делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4
Редактор Н. Воловик
Заказ 8! 16/17
