Гидроизоляционная композиция

Гидроизоляционная композиция

Иллюстрации

Показать все

Реферат

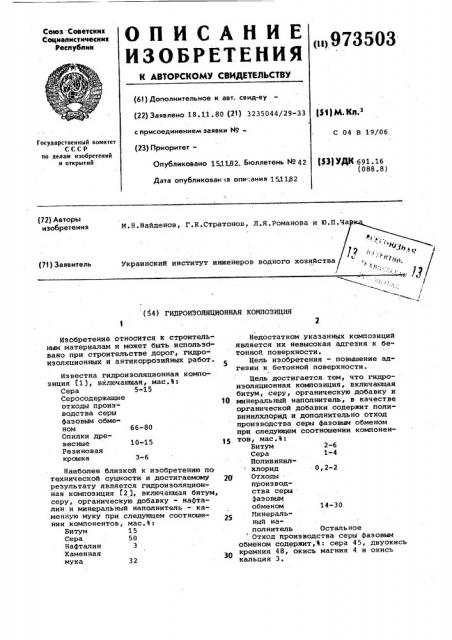

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Сове тскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 18.11. 80 (21) 3235044/29-33 (51) М. КЛ.3 с присоединением заявки ¹(23) ПриоритетС 04 В 19/06

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 151182. Бюллетень ¹ 42 (53) УДК 691 ° 16 (088.8) Дата опубликован ся опи;ания 151132 (72) Авторы изобретения

М.Н.Найденов, Г.К.Стратонов, Л.Я.Романова и Ю.П (71) Заявитель украинский институт инженеров водного хозяйства (54) ГИДРОИЭОЛЯЦИОННЛЯ КОМПОЗИЦИЯ

10-15

О, 2-2

Изобретение относится к строительным материалам и может быть использо.вано при строительстве дорог, гидроизоляционных и антикоррозийных работ.

Известна гидроизоляционная компо:зиция (1), включающая, мас.Ъ:

Сера 5-15

Серосодержащие отходы произ« водства серы фаэовым обменом 66-80

Опилки древесные

Резиновая крошка 3-6

Наиболее близкой к изобретению по технической сущности и достигаемому результату является гидроизоляционная композиция t.2j, включающая битум, серу, органическую добавку - нафталин и минеральный наполнитель - каменную муку при следующем соотношении,компонентов, мас.Ъ:

Битум 15

Сера 50

Нафталин 3

Каменная мука 32

Недостатком указанных композиций является их невысокая адгеэия к бетонной поверхности.

Цель изобретения - повышение адгезии к бетонной поверхности.

Цель достигается. тем, что гидроизоляционная композиция, включающая битум, серу, органическую добавку и

10 минеральный наполнитель, в качестве органической добавки содержит поливинилхлорид и дополнительно отход производства серы фазовым обменом при следующем соотношении компонентов, мас.Ъ:

Битум 2-6

Сера 1-4

Поливинил« хлорид

7Q Отходы производства серы фазовым обменом 14-30

Иинеральный наполнитель Осталь кое

Отход производства серы фазовым обменом содержит,Ъ: сера 45, двуокись

30 кремния 48, окисьь магниЯ 4 и окись кальция 3..973503

Готовят три смеси компонентов, 5 мас.Ъз

Витум! l I l I I

2 3,5 б

1 2,5 4

Сера 0 Поливинилхлорид

0,2 1,1

Отходы производства

1l5 серы фазовым обменом

30 22

Минеральный наполнитель 66,8 70,9 74

2О

Результаты испытаний указанных составов приведены в таблице.

Составы

Показатели

Прототип

Прочность,кгс/см

246

260 212

315 химическая стойкость в серной кислоте, %

95

Теплостойкость по мертенсу,оС

74

105

1,3

0,83 0,21

Водопоглощекие„ Ъ

98

Водостойкость, Ъ

94

Адгезия к бетонной поверхности,кгс/см

25

Описываемая композиция имеет высокую адгезию к бетонной поверхности по сравнению с известной.

Формула изобретения

-Битум

Сера

Поливинилхлорид

Отходы про, изводства серы фазо вым обменом

2-6

1-4

Гидроизоляционная композиция,вклю- ЬО чающая битум, серу, органическую до« бавку и минеральный наполнитель, о т д и ч а ю ц а я с я тем, что, с целью повышения адгезии к бетонной

1 В поверхности, она содержит в качестве

О, 2-2

14-30

СЕра НаХОдИтСя В ВИДЕ МОНОКЛИННОф серы и соединении с перечисленными элементами.

Отходы серные в виде скомковавшегося гипса различной фракции имеют удельную поверхность 1600 смЗ/г„ плотность 2, 15 объемной массы в рых-; лом состоянии 1400 кг/м .

Гидроизоляционную композицию готовят следующим образом.

B ванне на песчаной подушке расплавляют серу и при температуре

+160 С небольшими порциями добавляют серосодержащие отходы, перемеши- вают их до полного расплавления. В отдельной ванне расплавляют битум, после обезвоживания в него вводят Поливинилхлорид и перемешивают до полу чения однородной смеси, которую вводят в расплав серы. Полученную смесь перемешивают в течение 3 мин. Эатем вводят подогретый до +140 С наполни- тель и снова перемешивают 2 мин. Готовую смесь разливают в формы; на дорожное полотно или в швы футеровки. органической добавки поливинилхлорид

И дополнительно отход производства серы фазовым обменом при следующем соотношении компонентов, мас.%s

973503

NH нераль ный наполнитель Остальное

Составитель Б.Бикбулатова

Редактор И.Дылын ТехредМ.Надь. Корректор,О.Вилак

Заказ 8603/24 Тираж 641 Подписное. ВИИИПИ Государственного комитета СССР по делам .изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР . - Р 601253 кл. С 04 В 19/06, 1976.

2. Резниченко T.È. Мастика в строительстве. Днепропетровск, "Пром1нь", 1975, с.118.
