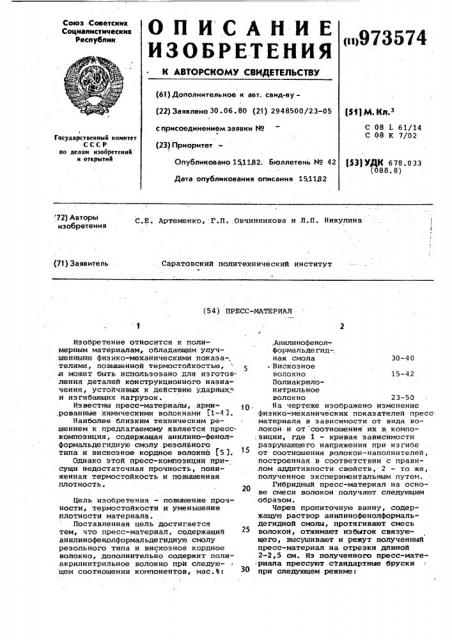

Пресс-материал
Патент 973574
Авторы
Пресс-материал
Иллюстрации
Реферат
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
° К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз -Советских
Социалистических
Ресну6лик (щ973 574 (6!) Дополнительное к авт. свид-ву(22) Заявлено 30 ° 06. 80 (23) 2948500/23-05 (ЗЦ М. Кл. с присоединением заявки ¹ (23) Приоритет
С 08 L 61/14
С 08 К 7/02
Государственный комитет
СССР ио делам изобретений и открытий (33)УДК 678.033 (088. 8) Опубликовано 151182, Бюллетень ¹ 42
Дата опубликования описания 151182 72) Авторы изобретения
С.Е. Артеменко, Г.П. Овчинникова и Л.П. Никулина
Саратовский политехнический институт 1 (71) Заявитель (54) ПРЕСС-МАТЕРИАЛ
15-42
Изобретение относится к полимерным материалам, обладающим улучшенными физико-механическими показа-, телями, повышенной термостойкостью, .и может быть использовано для изготовления деталей конструкционного назначения, устойчивых к действию ударных и изгибающих нагрузок.
Известны пресс-материалы, арми,рованные химическими волокнами (1-4 3.
Наиболее близким техническим решением к предлагаемому является пресскомпоэиция, содержащая анилино-фенолформальдегидную смолу резолвного типа и вискозное кордное волокно (5 1.
Однако этой пресс-композиции присущи недостаточная прочность, пониженная термостойкость и повышенная плотность, Цель изобретения - повышение прочности, термостойкости и уменьшение плотности материала.
Поставленная цель достигается тем, что пресс-материал, содержащий анилинофенолформальдегидную смолу резольного типа и вискозное кордное волокно, дополнительйо содержит полиакрилнитрильное волокно при следующем соотношении компонентов, мас.Ъ:,Анилинофенол-. формальдегид-. ная смола 30-40, ВИСКОЗНОЕ
ВОЛОКНО
Полиакрилонитрильное волокно 23-50
На чертеже изображено изменение физико-механических показателей пресс. материала в зависимости от вида волокон и от соотношения их в, композиции, где 1 — кривая зависимости разрушающего напряжения при изгибе от соотношения волокон-наполнителей, построенная в соответствии с правилом аддитивности свойств, 2 — то же, полученное экспериментальным путем.
Гибридный пресс-материал на основе смеси волокон получают следующим образом.
Через пропиточную ванну, содержащую раствор анилинофенолформальдегидной смолы, протягивают смесь волокон, отжимают избыток связующего, высушивают и режут полученный пресс-материал на отрезки длиной
2-2,5 см. Из полученного пресс-материала прессуют стандартные бруски
30 при следующем режиме:
?73574
Темпера- тура, С 15543
Лавлен.ие, м и А 35
Продолжительность выдержки 5 под давлеййем Мин/мм толщины 5
Доотверждение связующего проводят в нагретой камере при 1554С в течение 30 мин.
Примеры составов приведены в табл,. 1.
Т а б л и ц а 1
«3
Содержание компонентов в композициях,в
1 ° I1 I I I 1 !
Компоненты
3 4 5 6 7 8 9"
35 35 30 40 35 41 45 35
Связующее СФ-342А 35
30 65 59
32,5 23 35
ПАН-волокно
Вискозная комплексная техническая нить
32,5 42 35
55 65
"Известная композиция.
Сравнительное изучение предлагаемого пресс-материала с известным проводят на композиции состава 9.
Потери массы,Ъ при температурахоС
Состав композиций
Состав, Р иэико-механиеские показатели
ВисПлотность г/см 3
ПАН-волокно
СФ-342A козное волокно
400
360
300
500
12 19 .23 32
15 1098
1 35 50
2 35 32,5 32,5 1140
3 35 23
4 30 35
17
1,21 10
820
795
55 900-100 1,32-1,37
1,34
49
59
65 1000
В числителе-значения потери массы, полученные экспериментальным путем, в знаменателе - потери массы, рассчитанные согласно правилу аддитивности.
5 40
6 35
7 41
8 45
9 35 азруение апряения ри изибе, н/м
42 1073
35 . 750
30 1062
Об устойчивости материала к действию повышенных, температур судят по потере массы образцов в условиях наЛрева до 500ОС. Плотность определяют методом гидростатического взвеши- вания.
Сравнительные свойства пресс-материалов рассматриваемых составов приводятся в табл. 2.
Таблица 2
1,28 14/20 24/27 28/33 38/42
13 26 30 41
973574
Как следует из табл. 2, наилучшими физико-механическими показателямк обладает композиция, содержащая в своем составе смесь ПАН- и вискозных волокон в соотношении 1:1 (состав 2).
Введение в композицию, содержащую
35% связующе-.о и 65% вискозного волокна, полиакрилнитрильного волок-" на (состав 2) повышает термостабильность композиции, потеря массы при этом для всех исследуемых температур 10 снижается на 20-25% по сравнению с известной (состав 9), плотность. — .на на 9,7%.
Анилинофенолформальдегидная смола 30-40
Вискозное волокно
Полиакрилнитрильное волокно 23-50
Источники информации, принятые во внимание при экспертизе
1. Артеменко С.Е., Ерин Б.В. и др.
Получение и переработка пресс-материала, армированного вискозным волокном, — "Пластические массы", Р 8, 1975, с. 40 °
2. Фурман А.П., Якобсон В.В. Прессовочные ударопрочные материалы на основе различных волокнистых наполнителей. Техническая и экономическая информация, — И., "Производство и переработка пластмасс и синтетических смол", 9 8, 1972. 3. Соломко В.П. и др. Исследование веаимодействия аналинофенолформальдегидной и эпоксидной смол с поликапроамидным и вискозным волокнами ° — "Химическая технология". Научно-производственный сборник, 9 5, (89), с. 24-27.
4. Доронин В.Д. и др. Гранулированный высокопрочный пресс-материал на основе вискозных волокон, НИИ хим. проььйаленности, Кемерово, 1978, с. б.
5. Артеменко С.E. и др. Производство волокнита,-"Химические волокна", 1976, Р 1, с. 58-60 (прототип)..
15-42
Отличительной особенностью предлагаемого пресс-материала является то, что при укаэанном соотношении волокон-наполнителей наблюдается проявление синергического повышения прочности композиции (см. чертеж) и термостойкости (табл. 2, составы 2, б, 9).
25
Пресс-материал, содержащий анилинофенолформальдегидную смолу резольного типа и вискозное кордное волокно, отличающийся тем, что, с целью повышения прочности, термостойкости и уменьшения плотности материала, он дополнительно содержит полиакрилнитрильное волокно при следующем соотношении компонентов, мас.Ъ: л
%Э
И з Ъ.
С
Ф( (о3ергконие ПАн- 5влокна оа беса нооолнияеля
Формула изобретения
ВНИИПИ Заказ 8611/27
Тираж 514 Подписное /î
Филиал ППП "Патент", г.Ужгород, ул,Проектная,4
