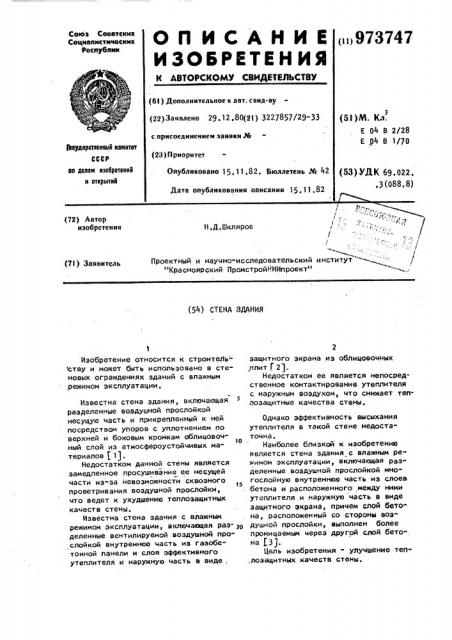

О Il И С А Н И Е < 973747
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсиик
Социапистичесиик
Республик (6! ) Дополнительное к авт. свнд-ву (22) Заявлено 29.12,80(21) 3227857/29-33 с присоединением заявки № (23) Приоритет (51)М. Кл.
Е 04 В 2/28
Е,(14 В 1/70
9теудеротввииый комитет
СССР ао делам изобретеиий и открытий (53) УДК 69.022.,3(088.8) Опубликовано 15,11,82. Бюллетень № 42
Дата опубликования описания 15, 11.82 р
« т
Е
4,, J
l (72) Автор изобретения
« /
Н,Д.Шкляров с
Проектный и научно-исследовательский институт . ":,/
"Красноярский ПромстройНИИпроект" (71) Заявитель (54) СТЕНА ЗДАНИЯ
Изобретение относится к строитеЛьтству и может быть использовано в стеновых ограждениях зданий с влажным ,режимом эксплуатации, Известна стена здания, включающая разделенные воздушной прослойкой несущую часть и прикрепленный к ней посредством упоров с уплотнением по верхней и боковым кромкам облицовочный слой иэ атмосфероустойчивых материалов (1).
Недостатком данной стены является замедленное просушивание ее несущей части иэ-за невозможности сквозного проветривания воздушной прослойки, что ведет к ухудшению теплозащитных качеств стены, Известна стена здания с влажным режимом эксплуатации, включающая разделенные вентилируемой воздушной прослойкой внутреннюю часть из гаэобетонной панели и слоя эффективного утеплителя и наружную часть в виде, защитного экрана иэ облицовочных плит 2).
Недостатком ее является непосредственное контактирование утеплителя с наружным воздухом, что снижает теплозащитные качества стены, Однако эффективность высыхания . утеплителя в такой стене недостаточна, о .
Наиболее близкой к изобретению является стена здания с влажным режимом эксплуатации, включающая разделенные воздушной прослойкой мнот5 гослойную внутреннюю часть из слоев бетона и расположенного, между ними утеплителя и наружную часть в виде защитного экрана, причем слой бетона, расположенный со стороны воздушной прослойки, выполнен более проницаемым через другой слой бетона (31.
Цель изобретения - улучшение теп,лозащитных качеств стены.
973747
Поставленная цель достигается тем, что в стене здания влажным режимом эксплуатации, включающей разделенные воздушной прослойкой многослойную внутреннюю часть из слоев бетона и расположенного между ними утеплителя и наружную часть в виде защитного экрана, причем слой бетона, расположенный со стороны воздушной прослойки, выполнен более па- 10 ропроницаемым, чем другой слой бетона, в слое бетона, расположенном со стороны воздушной прослойки выполнены точечные или щелевые сквоз" ные отверстия, расположенные в шахматном порядкЕ.
Кроме того, отверстия расположены наклонно снизу вверх от утеплителя к воздушной прослойке.
На чертеже изображен участок стены здания с влажным режимом эксплуатации, вертикальный разрез.
Стена здания с влажным режимом эксплуатации включает внутреннюю часть из бетонного слоя 1, утеплителя 2, бетонного слоя 3 со сквозными точечными или щелевидными отверстиями 4, воздушную вентилируемую прослойку 5 и наружную часть в виде экрана б из атмосфероустойчивого ма
30 териала.
Наиболее рационально изготовление многослойной панельной внутренней части стены "лицом" вверх. Сначала формируют слой 1 из тяжелого или легкого бетона. На отформованный слой
1 укладывают утеплитель 2, например, из минераловатных плит, и формуют слой 3, предпочтительно из легкого бетона, например, керамзитобетона.
Для образования отверстий в слое 4В
3 из легкого бетона используют спе" циальную гребенку в виде решетчатой рамы, на которой закреплены в шахматном порядке наклонно штыри или пластины, Гребенку (штыри или пластины) погружают в свежеотформованный слой бетона до контакта с утеплителем под действием собственного веса или под воздействием вибратора. Через 12 ч выдержки отформованной панели до N загрузки ее в прапарочиую камеру гребенку извлекают из бетонного слоя панели, Дальше идет по общепринятому циклу обработки: пропаривание, остывание, распалубка и складирование. N устройство каналов возможно и другим способом, когда панель уже изготовлена. 8 этом случае отверстия образуют сверлением электродрелью или нарезанием щелей дисковой пилой или алмазным диском.
Бетонный слой 3 обязательно армируется обычно стальной сеткой с ячейками 150 "150 или 200 200. Исходя из условий, чтобы отверстие не попадало на арматурную сетку, шаг расположения их выбирают в зависимости от ячейки сетки> т„е, 150-200 мм. При толщине бетонного слоя 3 обычно 5070 мм диаметр отверстий или ширину щели выбирают равной 5-10 мм, Длина щели определяется размерами ячейки арматурной сетки и равна 120- 160 мм.
Наклонное расположение отверстий
4 в слое 3 бетона способствует более интенсивному удалению паров из утеплителя под действием гравитационного давления и движущегося в воздушной вентилируемой прослойке воздуха.
Экран 6, например, из асбоцементных или профилированных стальных листов, образующий наружную часть стены, прикрепляют, устанавливая его на относе, к бетонному слою 3 внут ренней части стены. В результате акого крепления образуется воздушная вентилируемая прослойка 5, разделяющая внутреннюю и наружную части стен, Плоскость возможной конденсации водяного пара в такой стене совпадает с наружной поверхностью утеплителя 2 и бетонного слоя 3. Одним из условий недопустимости накопления влаги в таких ограждающих конструкциях за годовой период эксплуатации при прочих одинаковых условиях (параметры внутренней и наружной среды, материал и толщина утеплителя) является необходимость иметь более паропроницаемый слой 3 в сравнении со слоем 1, Наличие в слое 3 тонких каналов, например, в виде круглых и ще. левидных отверстий, соединяющих зону наибольшего накопления влаги в панелях с .вентилируемой прослойкой способствует интенсивному испарению и удалению влаги из утеплителя наружу. В то же время отверстия, имея малый диаметр или ширину щели, не снижают теплозащитные качества стены, Снижение влажности утеплителя и размещение его между слоями бетона, позволяющего защищать.его от непосредственного воздействия наружного воздуха вентилируемой воздушной прослойки, повышает теплозащитные
9737 формула изобретения
Составитель E.×åðíÿâñêàÿ
Редактор Е.Лазуренко Техред А.Ач
Корректор В,Прохненко
3 Зо Тираж 72
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб,, д, 4/5 одписное
Заказ
Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 качества стены. От атмосферных воздействий внутренняя часть панельной стены защищена экраном.
Стена здания с влажным режимом эксплуатации, включающая разделенные воздушной прослойкой многослойную внутреннюю часть из слоев бетона и расположенного между ними утеплителя и наружную часть в виде защитного экрана, причем слой бетона, расположенный со стороны воздушной прослойки, выполнен более паропроницаемым, чем другой слой бетона, отличающаяся тем, что, с целью улучшения ее теплозащитных качеств, в слое бетона, расположен47 6 ном со стороны воздушной прослойки, выполнены точечные или щелевые сквоз ные отверстия, расположенные в шахматном порядке.
2. Стена по и, 1, о т л и ч а ю щ а я с я тем, что отверстия расположены наклонно снизу вверх от утеплителя к воздушной прослойке.
И cT очи и ки и нформа ци g, принятые во внимание при экспертизе
Авторское свидетельство СССР
N 372834, кл. Е 04 В 2/28, 1967. .2. Стены промышленных зданий с влажным режимом эксплуатации, 06зор. Зарубежный опыт строительства, ЦИНИС, 1977, с. 19.
3. Авторское свидетельство СССР по заявке и 283 1049, кл. E 04 В 2/28, 1979 (прототип).
