Реферат

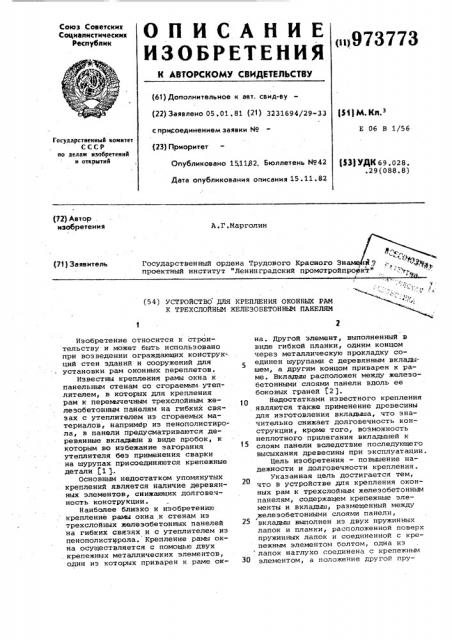

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.01. 81 (21) 3231694/29-33 (51) М. КЛ. с присоединением заявки ¹ (23) Приоритет

Е 06 В 1/56

Государственный комитет

СССР по делам изобретений и открытий (531УДК 69.028.

° 29 (088. 8) Опубликовано 151132. Бюллетень ¹42

Дата опубликования описания 15.11 ° 82 (72) Автор . изобретения

A.Ã.Ìàðãîëèí (71) Заявитель

Государственный ордена Трудового Красного Зн проектный институт "Ленинградский промстройпроект " (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ОКОННЫХ РАМ

К ТРЕХСЛОЙНЬк1 ЖЕЛЕЗОБЕТОННЫМ ПАНЕЛЯМ

Изобретение относится к строительству и может быть использовано при возведении ограждающих конструк-. ций стен зданий и сооружений для установки. рам оконных переплетов.

Известны крепления рамы окна к панельным стенам со сгораемым утеплителем, в которых для крепления рам к переьычечным трехслойным железобетонным панелям на гибких связах с утеплителем из сгораемых материалов, например из пенополистирола, в панели предусматриваются деревянные вкладьхпи в виде пробок, к которым во избежание загорания утеплителя без применения сварки на шурупах присоединяются крепежные детали (1 .

Основным недостатком упомянутых креплений является наличие деревянных элементов, снижающих долговечность конструкции.

Наиболее близко к изобретению крепление рамы окна к стенам из трехслойных железобетонных панелей на гибких связях и с утеплителем из пенополистирола. Крепление рамы окна осуществляется с помощью двух . крепежных металлических элементов, один из которых приварен к раме окна. Другой элемент, выполненный в виде гибкой планки, одним концом через металлическую прокладку соединен шурупами C деревянным вкладышем, а другим концом приварен к раме. Вкладыш расположен между железобетонными слоями панели вдоль ее боковых граней (2 1.

Недостатками известного крепления являются также применение древесины для изготовления вкладыша, что значительно снижает долговечность конструкции, кроме того, возможность неплотного прилегания вкладышей к слоям панели вследствие последующего высыхания древесины при эксплуатации.

Цель изобретения — повышение надежности и долговечности крепления.

Указанная цель достигается тем, что в устройстве для крепления оконных рам к трехслойным железобетонным панелям, содержащем крепежные элементы и вкладыш, размещенный между железобетонными слоями панели, вкладыш выполнен из двух пружинных лапок и планки, расположенной поверх пружинных лапок и соединенной с крепежным элементом болтом, одна из лапок наглухо соединена с крепежным элементом, а положение другой пру973773 жинной лапки внутри панели определено посредством выполненной в крепеж- ном элементе продольной прорези.

На фиг. 1 изображено крепление рамы, общий вид; на фиг. 2 - разрез

A-A на фиг. 1; на фиг. 3 - разрез 5

Б-Б на фиг. 1.

Крепление оконных рам к стеновой панели 1 включает крепежные элементы

2 и 3, в которых закреплена оконная рама 4 с помощью болта 5. Вкладыш fQ как распорное устройство выполнен из двух пружинных лапок б и 7 и размещенной.поверх лапок планки 8, со единеннойй с крепежным элементом 3 посредством болта 9. 15

Крепление рамы оконного переплета к панели осуществляется следующим образом.

Перед введением распорного. Устройства в панель утеплитель вырезается по месту. Затем между железобетонными слоями панели вводятся пружинная лапка б, приваренная к крепежному элементу З,и лапка 7, с расположенной над лапками планкой

8. Посредством стяжного болта 9 обеспечивается расширение и закрепление лапок б и 7 внутри железобетонных слоев. Причем положение лапки

7 изменяется относительно прорези, выполненной в крепежном элементе 3.

После установки распорного устройства (вкладыаа) внутри панели рама илн оконный переплет 4 устанавливается между крепежными элементами 2 и 3. При этом крепежный элемент 3 закрепляется на основном крепежном элементе 2 с помощью болта 5, завинчиваемого в нарезное кольцо прилива 10.

Использование данного изобретения позволяет обеспечить более надежное и долговечное крепление рамы окна к стене, Формула изобретения

Устройство для крепления оконных рам к трехслойным железобетонным панелям, содержащее крепежные элементы и вкладыш, размещенный между железобетонными слоями панели, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности и долговечности крепления, вкларвяш выполнен из двух пружинных лапок и планки, расположенной поверх пружинных лапок и соединенной с крепежным элементом болтом, при этом одна из лапок жестко соединена с крепежным элементом, а положение другой пружинной лапки внутри панели определено посредством выполненной в крепежном элементе продольной прорези.

Источники информации, принятые во внимание при экспертизе

1. Железобетонные трехслойные стеновые панели длиной б м с эффективным утеплителем для здания с высокой влажностью и агрессивной средой.

Альбом. Серия 1.432 ° 12, с. 55-56.

2. Детали стен из железобетонных трехслойных панелей с гибкими связями повышенной стойкости к агрессивным воздействиям внутренней среды.

Альбом. ДН-8-ДА-1(j °,c..11-13 (прототип).

973773
