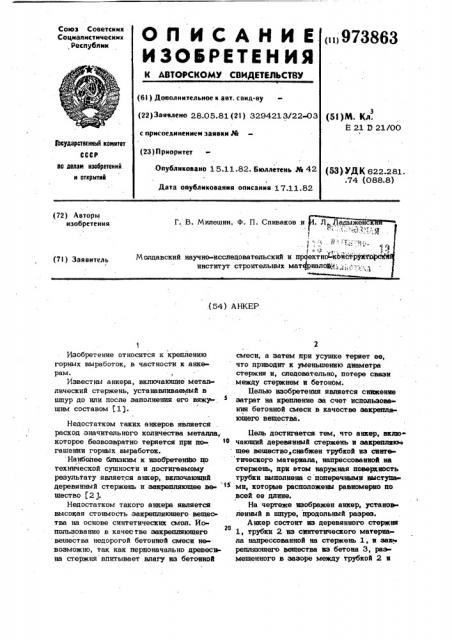

/.(54) АНКЕР

Изобретение относится к креплению горных выработок, в частности к анкерам.

Известны анкера, включающие метал лнческий стержень, устанавливаемый в шпур до или после заполнения его вяжущим составом (1).

Недостатком таких анкеров является расход значительного количества металла, которое безвозвратно теряется нри погашении горных выработок.

Наиболее близким к нэобретенйю по технической сущности и достигаемому результату является анкер, включающий деревянный стержень и закрепляющее ве щество (2 J.

Недостатком такого анкера является высокая стоимость закрепляющего вещества на основе синтетических смол. Иопользование в качес тве закрепляющего ю вешества недорогой бетонной смеси невозможно, так как первоначально древесина стержня впитывает влагу из бетонной смеси, а затем при усушке теряет ее, что приводит к уменьшению диаметра стержня и, следовательно, потере связи между стержнем и бетоном.

Целью изобретения является снижение затрат на крепление эа счет использования бетонной смеси в качестве закрепляющего вещества.

Цель достигается тем, что анкер, вклю чающий деревянный стержень и закреплякм щее вещество„снабжен трубкой иэ синте тического материала, напрессованной на стержень, при этом наружная поверхность трубки выполнена с поперечными выступами, которые расположены равномерно по всей ее длине.

На чертеже изображен анкер, установ» ленный в шпуре, продольный разрез.

Анкер состоит из деревянного стержня

1, .трубки 2 из синтетического матерна ла напрессованной на стержень 1, и эак» репляюшего вещества иэ бетона 3, ра мешенного в зазоре между трубкой 2 и

3 973863 4 стенками шпура 4. Трубка 2 имеет сна- жения затрат на крепление за счет исружи поперечные выступы, равномерно пользования бетонной смеси в качестве расположенные по ее длине, причем внут- закрепляющего вещества, анкер снабжен ранний диаметр трубки на 2- 3 мм мень- трубкой из синтетического материала, me диаметра стержни 1. напрессованной на стержень, при этом установку анкера осуществляют извес наружная поверхность трубки выполнена ным способсм. В качестве закрепляющего с поперечными выступами, которые расвещества используют смесь, что по срав- положены равномерно по всей ее длине. нению с использованием синтетических смол позволяет снизить затраты до 1,38 1а руб, на один анкер.

Формула из обрете ния

Анкер, включающий деревянный стер- . жень и закрепляющее вещество, о т л и— ч а ю шийся тем, что, с целью снн.—.

Источники информации, принятые во внимание при экспертизе

1. Мостков В. М. Подземные сооружения большего сечения. М., Недра, 1974, с. 50-54.

2. Широков А.П. и др. Расчет анкерной крепи для различных условий применения. М., "Недра, 1976, с. 8-9 (прототип) .
