Управляющий элемент для регуляторов расхода жидкости

Управляющий элемент для регуляторов расхода жидкости

Иллюстрации

Показать все

Реферат

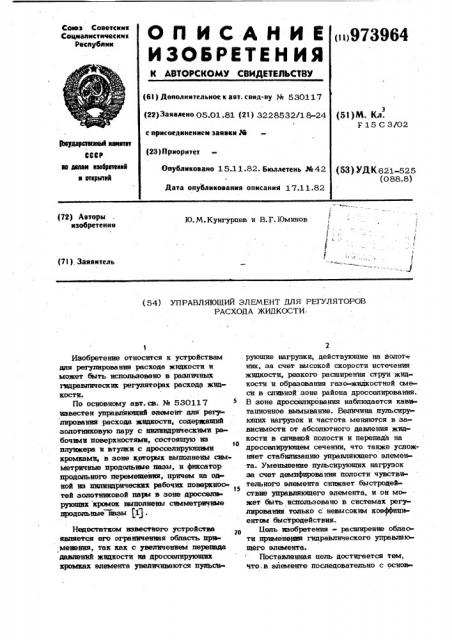

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиих

Социалистических

Рвснубнии п>973964 (6) ) Дополнительное к авт. свид-ву ¹ 530117 (22) Заявлено 05.01.81 (2l ) 3228532/1 8-24 с присоединением заявки РЙ (23) Приоритет

Опубликовано 15.11.82. Бюллетень Эа42

Дата опубликования описаний 1 7.1 1.82 (51)М. Кл.

? 15 С 3/02

9вуаврствааыб квввпвт

CCCP ю двлвн нтеврвтеннй н втнрытнй (53) УДК621-525 (088.8) Ю.М.Кунгурцев и В.Г- Юмннов

/.., 1 (22) Авторы изобретения (21), Заявитель (54) УПРАВЛЯЮЩИЙ ЭЛЕМЕНТ ДЛЯ РЕГУЛЯТОРОВ

РАСХОДА ЖИДКОСТИ

Изобретение относится к устройствам для регулирования расхода жидкости и может быть использовано в различных гидравлических регуляторах расхода жидкости.

По основному авт. св. ¹ 530117 известен управляющий элемент для регулирования расхода жидкости, содержащий золотниковую пару с цилиндрическими рабочими поверхностями, состоящую из 0 плунжера и втулки с дросселирующими кромками, в зоне которых выполнены симметричные продольные пазы, и фиксатор продольного перемещения, причем на одной из цилиндрических рабочих поверхноо тей золотниковой пары в зоне дросселирующих кромок выполнены симметричные продольные нвзы j1).

Недостатком известного устройства является его ограниченная область при менэния, так как с увеличением перепада давлений жидкости на дросселирующих кромках элемента увеличиваются пульси2 рующие нагрузки, действующие на золот+ ник, за счет высокой скорости истечения жидкости, резкого расширения струи жидкости и образования газо-жидкостной смеси в сливной зоне района дросселирования.

В зоне дросселировання наблюдается кавитационное вымывание. Величина пульсирующих нагрузок и частота меняются в зависимости от абсолютного давления жидкости в сливной полости и перепада на дросселирующем сечении, что также усложняет стабилизацию управляющего элемента. Уменьшение пульсирующих нагрузок за счет демпфирования полости чувствительного элемента снижает быстродействие управляющего элемента, и он может быть использовано в системах регулирования только с невысоким коэ )фнциентом быстродействия.

Цель изобретения — расширение облаоти применения гидравлического управляющего элемента.

Поставленная цель достигается тем, что.в. элементе последовательно с основ3 Мйй ными дросселирующнми кромками выполнгны дополнительные дросселирующие кромки, гидравлически связанные с основными.

На фиг. 1 схематически показан один из вариантов выполнения гидравлического управляющего элемента; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 — другой вариант выполнения гидравлического управляющего элемента; на фиг. 4 - разрез

Б-Б на фиг . 3. !О

Управляющий элемент содержит золотниковую пару, состоящую из плунжера 1 и втулки 2. В плунжере 1 (фиг. 1) или во втулке 2 (фиг. 3) выполнены основные

3 и дополнительные 4 дросселирующие 1 отверстия с дросселирующими кромками

5 и 6 соответственно.

Подвод жидкости от основных дросселирующих кромок 5 к дополнительным 6 и на слив осуществляется посредством 20 центральных каналов 7 и 8 и дополнительных дросселирующих отверстий 4. На цилиндрических поверхностях плунжера 1 и втулки 2 в зоне дросселирования выполнены симметричные продольные пазы 9 и 5

10. Для предотвращения разворота тиунжер 1 и втулка 2 зафиксированы штифтом 11.

При относительном перемещении плунжера 1 или втулки 2 перемещаются дро 30 селирующие кромки 5 и изменяется проходное сечение отверстия 3,. одновременно дополнительная дросселирующая кромка

6 изменяет проходное сечение отверстия

4. Жидкость под высоким давлением через отверстие 3 поступает к дросселирующей кромке 5. Часть перепада срабатывается иа дросселирующем отверстии 3 и кромке

5, далее жидкость по центральному каналу 7 поступает к отверстию 4, где на 4о дросселирующей кромке 6 срабатывается

64 ф другая часть перепада и по центральному каналу 8 поступает на слив

Суммарный перепад давления между подводимым высоким давлением к отверстию 3 и давлением слива после дросгселирующего отверстия 4 складывается из перепадов давления срабатываемых на дросселирующих кромках 5 и 6. В зависимости от перепада давления. жидкости на управляющем элементе выбирается необходимое количество симметричных дросселирующих отверстий и кромок, обеспечивающих работу элемента без пульсирующих нагрузок, с высоким быстродействием и чувствительностью, что значительно расширяет область применения гидравлического управляющего элемента.

Так, узел изготовленный по авт. св. № 530117 при подводящем давлении жидкости 60 кгс/см и выше не обеспечивает стабильной работы без пульсаций. Введе= ние дополнительных кромок, выполненных по указанной схеме, обеспечивает работу узла без пульсаций при подводящем давлении до 90 кгс/см .

Формула изобретения

Управляющий элемент для регуляторов расхода жидкости по авт. св. № 530117, отличающийся тем,что, с целью pacIIIMpeIGm области применения, последовательно с основными дросселирующими кромками выполнены дополнительные дросселирующие кромки, гидравлически связанные с основными.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 530117, кл. F 15 С 3/02, 1974 (прототип) . г"иг. t „4

973964

b-б
