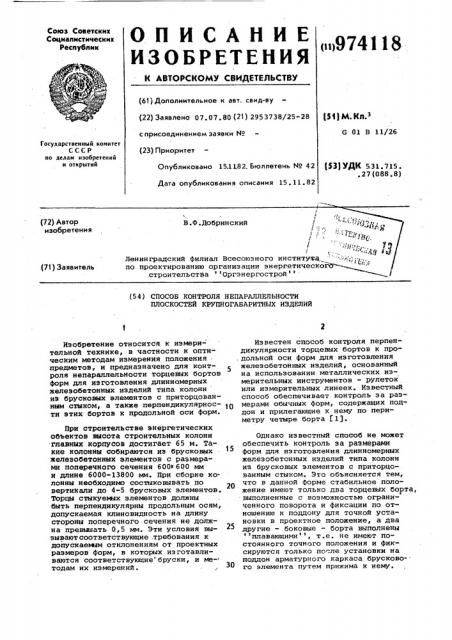

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Соцналисткческих

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 07.07.80 (21) 2953738/25-28 151} М. КЛ.З

6 01 В 11/26 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 531.715.. 27 (088. 8) Опубликовано 15.1182. Бюллетень ¹ 42

Дата опубликования описания 15.11 82 (54) СПОСОБ КОНТРОЛЯ НЕПАРАЛЛЕЛЬНОСТИ

ПЛОСКОСТЕЙ КРУПНОГАБАРИТНЫХ ИЗДЕЛИЙ

Изобретение относится к измерительной технике, в частности к оптическим методам измерения положения . предметов, и предназначено для контроля непараллельности торцевых бортов форм для изготовления длинномерных железобетонных изделий типа колонн иэ брусковых элементов с приторцованным стыком, а также перпендикулярности этих бортов к продольной оси форм.

При строительстве энергетических объектов высота строительных колонн гланных корпусов достигает 65 м. Такие колонны собираются из брусковых железобетонных элементов с размерами поперечного сечения 600к 600 мм и длине 6000-13800 мм. При сборке колонны необходимо состыковывать по вертикали до 4-5 брусковых элементов.

Торцы стыкуеьих элементов должны быть перпендикулярны продольным осям, допускаемая клиновидность на длину стороны поперечного сечения не должна превыаать 0,5 мм. Эти условия вызываютсоответствующие .требования к допускаемым отклонениям от проектных размеров форм, в которых изготавливаются соответствующие бруски, и ме- тодам их измерений °

Известен способ контроля перпендикулярности торцевых бортов к про,дольной оси форм для изготовления железобетонных изделий, основанный на использовании металлических измерительных инструментов - рулеток или измерительных линеек. Известный способ обеспечивает контроль за раз 0 мерами обычных форм, содержащих под-. дон и прилегающие к нему по периметру четыре борта El).

Однако известный способ не может обеспечить контроль эа размерами форм для изготовления длинномерных железобетонных изделий типа колонн из брусковых элементов с приторцованным стыком. Это объясняется тем, что в данной форме стабильное положение имеют только два торцевых борта, выполненные с возможностью ограниченного поворота и фиксации по отношению к поддону для точной установки в проектное положение, а два другие — боковые - борта выполнены плавающими, т.е. не имеют постоянного точного положения и фиксируются только по ле установки на поддон арматурного каркаса брускового элемента путем прижима к нему.

974118

Наиболее близким к изобретению по технической сущности является способ контроля непараллельности плоскостей крупногабаритных изделий, например, торцевых бортов форм, для иэготовления железобетонных иэде- 5 лий, заключающийся в использовании зрительной трубы. В этом способе в качестве зрительной трубы используется устанавливаемый между контро» лируемыми плоскостями автоколлимацие 10 онный теодолит и, кроме того, накладные зеркала, монтируемые на изделии на контролируемых плоскостях (2).

Этот способ позволяет контролировать параллельность взаимоудаленных плоскостей, но не обеспечивает контроль перпендикулярности этих плоскостей — торцевых бортов к продольной оси формы. 20

Цель изобретения — контроль перпендикулярности торцевых бортов к продольной оси формы.

Поставленная цель достигается тем, что в способе контроля непараллель- 25 ности плоскостей крупногабаритных изделий, например торцевых бортов формы для изготовления железобетонных изделий, заключающемся в использовании зрительной трубы, используют 30 мишень, выполненную в виде диска со шкалой с кольцевыми и радиальными делениями, устанавливают мишень на одном торцевом борту форьи по его оси симметрии, располагают эрительную35 трубу на другом торцевом борту форьи по его оси симметрии, поворачивают борт со зрительной трубой до совмещения ее линии визирования с центром мишени, меняют местами зрительную 40 трубу и мишень и повторяют операцию перестановки мишени и зрительной трубы с последующим поворотом борта со зрительной трубой до совмещения ее линии визирования с центРом мише- 45 ни до -тех пор, пока без поворота борта линия визирования зрительной трубы не совместится с центром мишени, что соответствует перпендикуляр» ности торцевых бортов к продольной оси форьи.

На фиг.1 изображена контролируемая форма, разрез в начале осуществления описываемого способа; на фиг.2то же, в плане; на фиг.3 - вид A на фиг.1. 55

Способ осуществляется следующим образом.

Сущность способа показана на примере контроля непараллельности плоскостей торцевых бортов формы для иэ- 60 гоговления длинномерных железобетонных изделий.

Торцевые борта 1 и 2 предварительно крепят к корпусу форма 3 посредством регулировочных болтов 4 с возможностью ограниченного поворота и фиксации.

На торцевые борта 1 и 2 монтируют кронштейны 5 и б, выполненные с прилегающими к контролируемым формующнм плоскостям основаниями и расположенными им перпендикулярно по оси симметрии борта направляющими втулками 7 и 8.

В одну из втулок, например втулку 7, вставляют зрительную трубу 9 с визиром, а в другую — втулку 8 с мишенью 10, выполненной в виде диска со шкалой с кольцевыми и радиальными делениями, при этом направляющие втулки 7 и 8, зрительная труба 9 и мишень 10 выполнены с воэможностью поочередной, по выбору, установки зрительной трубы 9 и мишени 10 в направляющих втулках 7 и 8 с совмещением их продольных осей, расположенных cooTBBTGTBeHHo перпендикулярно контролируемым плоскостям. Регулировочными болтами 4 поворачивают торцевой борт 1 со зрительной трубой

9 до совмещения ее линии визирования с центром мишени 10 затем меняют местами зрительную трубу 9 и мишень

10 и также поворачивают торцевой борт 2 со зрительной трубой до совмещения ее линии визирования с центром мишени. Операцию перестановки зрительной трубы и мишени и поворот борта со зрительной трубой до совме,шения ее линии визирования с центром мишени повторяют до тех пор, пока линия визирования не совместится с центром мишени без очередного поворота борта, что соответствует параллельности торцевых бортов между собой и их перпендикулярности к продольной оси форьн.

Формула изобретения

Способ контроля непараллельности плоскостей крупногабаритных изделий, например торцевых бортов формы для изготовления железобетонных изделий, заключающийся в использовании зрительной трубы, о т л и ч а ю щ и и с я тем, что, с целью контроля пер" пендикулярности торцевых бортов к продольной оси формы, используют мишень, выполненную в виде диска со шкалой с кольцевыми и радиальными делениями, устанавливают мишень на одном торцевом борту формы по его оси симметрии, располагают зрительную трубу на другом торцевом борту формы по его оси симметрии, поворачивают борт со зрительной трубой до совмещения ее линии визирования с центром мишени, меняют местами зрительную трубу и мишень и повторяют операцию перестановки мишени и зрительной трубы и последующим поворо974118

Составитель Л.Лобзова

Техред М.Тепер

Редактор Т.Парфенова

Корректор М. Демчик

Заказ 8675/54 Тираж 614

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 том борта со зрительной трубой до совмецения ее линии визирования с центром мишени до тех пор, пока беэ поворота борта линия визирования зрительной трубы не совместится с центром мишени, что соответствует перпендикулярности торцевых бортов к продольной оси формы.

Источники информации, принятые во внимание прн экспертизе

l. ГОСТ 18886-73, с. 4, 8, п. 1.19у

2.7.

2. Абадиш К.И. и др. Контроль взаимного расположения поверхностей деталей машин. М., 1962, с..23 (прототип).
