Реферат

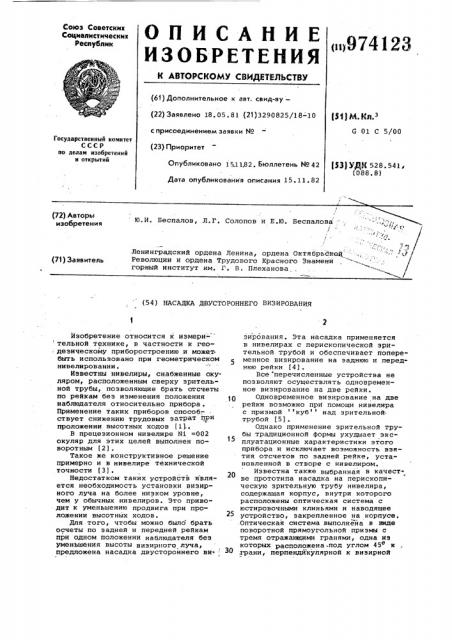

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 18. 05. 81 (21) 3290825/18-10 (5 f ) М. Кд,з

G 01 С 5/00 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

)$gj УДК 528.541, (088.8) Опубликовано 1511,82. Бюллетень ¹ 42

Дата опубликованИя описания 15.11. 82

Ю.И. Беспалов, Л.Г. Солопов и Е.Ю. Беспалова

J (72) Авторы изобретения

Ленинградский ордена Ленина, ордена Октябрьской

Революции и ордена Трудового Красного Знамени горный институт им, Г. В. Плеханова т ъ .,У 5, д„ф /

/

/ (71) Заявитель (54) НАСАДКА ДВУСТОРОННЕГО ВИЗИРОВАНИЯ

Изобретение относится к измери тельной технике, в частности к геодезическому приборостроению и можетбыть использовано при геометрическом нивелировании.

Известны нивелиры, снабженные окуляром, расположенным сверху зрительной трубы, позволяющие брать отсчеты по рейкам без изменения положения наблюдателя относительно прибора .

Применение таких приборов способ-, ствует снижению трудовых затрат фи проложении высотных ходов (1)., В прецезионном нивелире N1 =002 окуляр для этих целей выполнен поворотным (2).

Такое же конструктивное решение примерно и в нивелире технической точности (3).

Недостатком таких устройств является необходимость установки визирного луча на более низком уровне, чем у обычных нивелиров. Это приводит к уменьшению продвига при проложении высотных ходов.

Для того, чтобы можно было брать осчеты по задней и передней рейкам при одном положении наблюдателя беэ уменьшения высоты визирного луча, предложена насадка двустороннего ви зирования. Эта насадка применяется в нивелирах с перископической зрительной трубой и обеспечивает попеременное визирование на заднюю и переднюю рейки (4).

Все перечисленные устройства не позволяют осуществлять одновременное визирование на две рейки.

Одновременное визирование на две рейки возможно при помощи нивелира с призмой куб над зрительной трубой (5).

Однако применение зрительной трубы традиционной формы ухудшает эксплуатационные характеристики этого прибора и исключает возможность взятия отсчетов по задней рейке, установленной в створе с нивелиром.

Известна также выбранная в качестве прототипа насадка на перископнческую зрительную трубу нивелира, содержащая корпус, внутри которого расположены оптическая система с юстировочными клиньями и наводящее устройство, закрепленное на корпусе. .Оптическая система выполнейа в виде поворотной прямоугольной призмы с тремя отражающиМи гранями, одна из которых расположена-под углом 45 к о .грани, перпеидккулярной к визирной

3 97412 .оси зрительной трубы. Насадка позволяет одновременно брать отсчеты по двум рейкам, расположенным не в створе (6) .

Известная насадка проектирует в поле зрения трубы нивелира изобра- 5 жения прямой и задней реек, взаимно развернутых на 180 . Это снижает удобство во взятии отсчетов по рейкам и может привести к появлению грубых ошибок при определении превы- (0 шений на неустойчивых грунтах.

Цель изобретения - повышение точности и удобства снятия отсчетов по рейкам.

Эта цель достигается тем, что оптическая система насадки двусторон-. него визирования для нивелира с перископической зрительной трубой, содержащей корпус, внутри которого расположены оптическая система с юсти- 2О ровочными крыльями и наводящее устройство, эакрейленное на корпусе, выполнена в виде двух призменных. блоков, содержащих по две прямоугольные призмы, установленные взаимно перпендикулярно, причем в одном из блоков при зма, расположенная своей главной плоскостью параллельно входному лучу, имеет крышку на гипотенузной грани.

На фиг. 1 изображена насадка, вер-ЗО тикальный разрезу на фиг. 2 — то же, горизонтальный разрез; на. фиг. 3 схема хода лучей в оптической системе

Насадка двустороннего визирования включает корпус 1,прямоугольную приз- ЗУ му 2, нижнюю коническую опору 3,прямоугольную призму с крышкой на гипотенузной грани 4, верхнюю коническую опору 5, обойму 6, верхнюю призму 7, прямоугольную призму 8, прилив 9 4g обоймы, шарик 10, защитные стекла 11 и 12, патрон 13, наводящий винт 14 и юстировочные оптические клинья 15 и 16.

Оптическая система насадки состоит из двух призменных блоков. Один блок включает прямоугольную призму с крышкой на гипотенуэной грани 4, установленную против объектива зрительной трубы нивелира, а также прямоугольную призму 2. Второй призменный блок состоит иэ прямоугольной призмы 7, главная плоскость которой ориентирована параллельно главной плоскости призмы 4, и прямоугольной призмы 8. Главные плоскости (т.е. плоскости симметрии) нижних призм 2 и 8 установлены перпендикулярно главным, плоскостям верхних призм 4 и 7. Входные грани призмы

4 и 7 ориентированы в одну сторону. 60

Призма 4 перекрывает половину свето« вого отверстия объектива зрительной трубы нивелира, а вертикальная грань призмы 7 является входной гранью оптической системы насадки. 65

3 4

Оптическая система насадки заключена в металлическую обойму 6, последняя обеспечивает взаимную неподвижность оптических деталей (призменных блоков) и может вращаться на конических опорах 3 и 5 вокруг верти- . кальной оси. Наводка оптической оси насадки на заднюю рейку осуществляется вращением наводящего винта 14, который давит на прилив 9 обоймы.

Патрон с пружиной 13 вращает обойму б при вывинчивании наводящего винта 14. Шарик 10 служит для разгрузки вертикальной оси вращения обоймы.

Насадка устанавливается перед объективом зрительной трубы нивелира отверстием с защитным стеклом .11. Отверстие с защитным стеклом 12 является входным для лучей, дающих иэображение передней рейки, а отверстие с юстировочными клиньями 15 и 16 явля» ется входным для лучей, дающих изображение задней рейки. Оправы клиньев 15 и 16 вращаются при юстировке насадки.

Зрительная труба нивелира с насадкой дает два изображения . однопередней рейки, другое - задней рейки и, соответственно, use линии визирования. Изображения передней и задней реек получаются необращенными одно относительно другого. Т.е., если, например, труба нивелира дает прямое изображение, то изображение задней рейки также будет прямым. Нивелир с компенсатором, снабженный предлагаемой насадкой двустороннего визирования, помимо обычных требований, предъявляемых к компенсаторным нивелирам, должен удовлетворять также следующим условиям: линия обратного визирования должна быть параллельна линии прямого визирования;ребра входHbIx граней призм 4 и 7.должны быть параллельны оси вращения обоймы 6 насадки; ось вращения обоймы 6 насадки должна быть параллельна вертикальной оси вращения нивелира. Нивелир с насадкой, удовлетворяющей указанным требованиям, в рабочем положении дает две горизонтальные визирные линии, расположенные на одной высоте.

Работа с нивелиром, снабженным насадкой, заключается в наведении на две рейки с помощью наводящих устройств нивелира и насадки и одновременном взятии отсчетов по рейкам.

Поскольку иэображения задней и передней реек получаются необращенными одно относительно другого, а линии визирования находятся на одном горизонте, то нивелирование значительно упрощается.

Данное устройство целесообразно .использовать при продолжении нивелирных ходов на местности с неустойчивой почвой. Применение таких насадок позволяет снизить трудоемкость

974123 нивелирования и повысить производительность и точность работ при проложении высотных ходов в неблагоприятных условиях.

Формула изобретения

Насадка двустороннего визирования для нивелира с перископической эрительной трубой, содержащей корпус, внутри которого расположены оптическая система с юстировочными клиньями и наводящее устройство, закрепленное на корпусе, о т л и ч а ю щ а, я с я тем, что, с целью повышения точности и удобства снятия отсчетов по рейкам, оптическая система выполнена в виде двух приэменных блоков, содержащих по две прямоугольные призмы, установленные взаимно йерпенг дикулярно, причем в одном нэ блоков призма, расположениая своей главной плоскостью параллельно входному лучу, имеет крышку на гипотенуэной . грани.

Источники информации, принятые во внимание при экспертизе

1. Черемисин М.С. и др. Нивелиры с компенсаторами, И., Недра, 1978, с. 32-45.

2. Геодезия и картография, 1975, Р 11, с. 75"77.

3. Авторское свидетельство СССР

Р 362576, кл. G Ol С 9/12, 1974.

4. Авторское свидетельство СССР

15 В 266237, кл. G 01 С 9/00, 1970.

5. Авторское свидетельство СССР

9 152312, кл. G 01 С 5/00, 1961.

6 ° Авторское свидетельство СССР

Р 619793, кл. G 01 С 9/00, 24.05.76

gQ,(прототип).
