Реферат

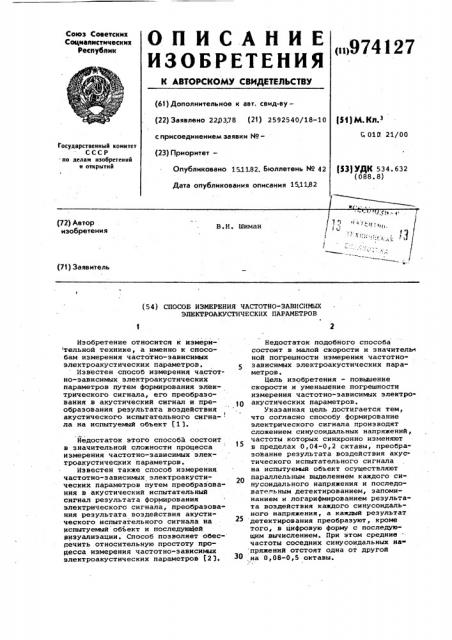

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к ввт. свид-ву— (22) Заявлено 22Р378 (21) 2592540/18-10 (311М. КП.

Союз Советских

Социалистических

Республик

С 01Р 21/00 с присоединением заявки ¹â€” (23) Приоритет— государственный комитет

СССР по делам изобретений и открытий (53) УДК 534.632 (088. 8) Опубликовано 1511.82. Бюллетень ¹ 42

Дата опубликования описания 15.11„82 (72) Автор изобретения

В.И. Шиман (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ ЧАСТОТНО-ЗАВИСИМЫХ

ЭЛЕКТРОАКУСТИЧЕСКИХ ПАРАМЕТРОВ

Изобретение относится к измери тельной технике, а именно к способам измерения частотно-зависимых электроакустических параметров.

Известен способ измерения частотно-зависимых электроакустических параметров путем формирования электрического сигнала, его преобразования в акустический сигнал и преобразования результата воздействия акустического испытательного сигна} ла на испытуемый объект (13.

Йедостаток этого способа состоит в значительной сложности процесса измерения частотно-зависимых электроакустических параметров.

Известен также способ измерения частотно-зависимых электроакустических параметров путем преобразования в акустический испытательный сигнал результата формирования электрического сигнала, преобразования результата воздействия акустического испытательного сигнала на испытуемый объект и последуюи1ей визуализации. Способ позволяет обесПечить относительную простоту процесса измерения частотно-aasacmmx электроакустических параметров (2 3.

Недостаток подобного способа состоит в малой скорости и значителен ной погрешности измерения частотнозависимых электроакустических параметров.

Цель изобретения - повышение скорости и уменьшение погрешности измерения частотно-зависимых электроакустических параметров.

Укаэанная цель достигается тем, что согласно способу формирование электрического сигнала производят сложением синусоидальных напряжений, частоты которых синхронно изменяют в пределах 0,04-0,2 сктавы, преобразование результата воздействия акустического испытательного сигнала на испытуемый объект осуществляют параллельным выделением каждого синусоидального напряжения и последовательным детектированием, запоминанием и логарифмированием результата воздействия каждого синусондального напряжения, а каждый результат

25 детектирования преобразуют, кроме того, в цифровую форму с последующим вычислением. При этом средние . частоты соседних синусоидальных на" пряжений отстоят одна от другой

З0,на 0,08-0,5 октавы.

974127

Формула изобретения

Составитель Е. Розанов

Техред И.Гайду Корректор И. Ватрушкина

Редактор А. Гулько

Заказ 8677/55

Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений .и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Измерение частотно-зависимых электроакустических параметров происходит следующим образом.

Посредством звукоизлучателя, установленного против испытуемого объекта, проиэводят преобразование в 5 акустический испытательный сигнал результата формирования электрического сигнала. При этом формирование электрического сигнала осуществляют сложением синусоидальных напряжений, 1О частоты которых синхронно изменяют в пределах, например, 0,04 или 0,2 октавы. Причем средние частоты соседних синусоидальных напряжений отстоят одна от другой, например, на

0,08 или 0,5 октавы. Одновременно

i производят преобразование результата воздействия акустического испытательного сигнала на испытуемый объект и последующую визуализацию посредством электронно-лучевой трубки. При этом преобразование результата воздействия акустического испытательного сигнала на испытуемый объект осуществляют параллельным выделением каждого синусоидального напряжения и последовательным детектцрс ванием, запоминанием и логарифмированием результата воздействия ...Каждого синусоипального напряжения.

Причем каждый результат логарифми- З0

I рования визуализируют, а карый результат детектирования преобразуют, кроме того, в цифровую форму с последующим вычислением. Цифровая форма результата детектирования обеспечи- 351 вает вычисление на электронно-вычислительной машине частотно-зависимых электроакустических параметров.

Использование предлагаемого изобретения позволяет в значительной 40 степени повысить скорость и уменьшить погрешность измерения частотнозависимых электроакустических параметров. Изобретение может найти применение при контроле электроакусти-, ческих преобразователей и телефонных аппаратов.

Способ измерения частотно-зависимых электроакустических параметров путем преобразования в акустический испытательный сигнал результата формирования электрического сигнала, преобразования результата воздействия акустического испытательного сигнала на испытуемый объект и последующей визуализации, о т л и ч а ю шийся тем, что, с целью повышения скорости и уменьшения погрешности измерения, формирование электрического сигнала производят сложением синусоидальных напряжений, частоты которых синхронно изменяют в пределах 0,04-0,2 октавы, преобразование результата воздействия акустического испытательного сигнала на испытуемый объект осуществляют параллельным выделением каждого синусоидального напряжения и последовательным детектирова-" нием, запоминанием и логарифмированием результата воздействия каждого синусоидального напряжения, а каждый результат детектирования преобразуют, кроме того, в цифровую форму с последующим вычислением, причем средние частоты соседних синусоидальных напряжений отстоят одна от другой на 0,08-0,5 октавы.

Источники информации, принятые во внимание при экспертизе

1, Патент США Р 3692959, кл. 179-175.1, опублик. 1972.

2. Авторское свидетельство СССР, Р 562780, кл. 4 01 R 29/00, 1975 (прототип).
