Реферат

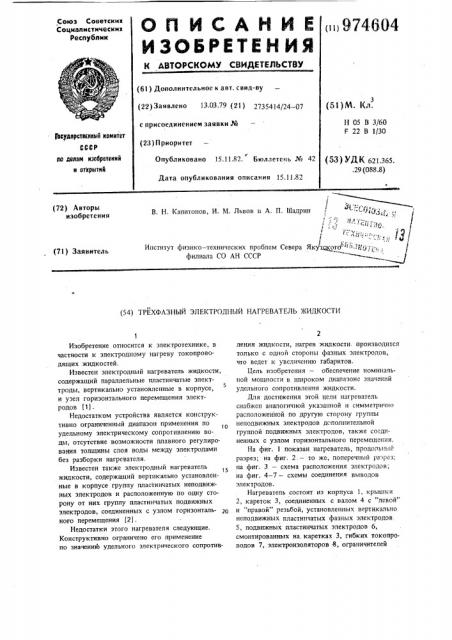

ОЛ ИКАНИЕ

ИЗОБРЕТЕЙ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (iii 974604 (61) Дополнительное к авт. свид-ву (22) Заявлено 13,о3.79 (21) 2735414/24 07 с присоединением заявки K (23) Приоритет (5l)M. l(a.

Н 05 В 3/60

F 22 В 1/30 (Ьаударственный камнтет

СССР

Опубликовано 15.11,82. Бюллетень № 42

Дата опубликования описания 15.11.82 ла делам нзабретеннй н аткрытнй (53) УДК 621З65 .29 (088.8) !

В. Н. Капптонов, И. М. Львов и А. П. Шадрин г"- -6,, 1 тс ": о/1,",1б (Институт физико — технических проблем Севера Як тс ого 1- -5". 20,: " филиала СО АН СССР

/ (72) Авторы изобретения (71) Заявитель (54) ТРЕХФАЗНЫЙ ЭЛЕКТРОДНЫЙ1 НАГРЕВАТЕЛЬ ЖИДКОСТИ

Изобретение относится к электротехнике, в частности к электродному нагреву токопроводящих жидкостей.

Известен электродный нагреватель жидкости, содержащий параллельные пластинчатые электтроды, вертикально установленные в корпусе, 5 и узел горизонтального перемещения электродов (1).

Недостатком устройства является конструктивно ограниченный диапазон применения ло удельному электрическому сопротивлению воды, отсутствие возможности плавного регулирования толщины слоя воды между электродами без разборки нагревателя.

Известен также электродный нагреватель жидкости, содержащий вертикально установленные в корпусе группу пластипчатых неподвижных электродов и расположенную по одну сторону от них группу пластинчатых подвижнь3х электродов, соединенных с узлом горизонтального перемещения (2) .

Недостатки этого нагревателя следующие.

Конструктивно ограничено его применение по значению удельного электрического сопротивпения жидкости, нагрев жщ кости. производится только с одной стороны фазпых электродов, что ведет к увеличению габаритов.

Цель изобретения — обеспечение номинальной мощности в пп3роком диапазоне значений удельного сопротивления жидкости.

Для достижения этой цели нагреватель снабжен аналогичной указанной и симметрично расположенной по другую сторону группы неподвижных электродов дополнительной группой подвижных электродов, также соединенных с узлом горизонтального перемещения.

На фиг. 1 показан нагреватель, продольный разрез; на фиг. 2.— то жс, лоперечньш ра"рс3; на фиг. 3 — схема расположения электродов; на фиг. 4 — 7 — схемы соединения выводов электродов.

Нагреватель состоит из корпуса 1, крышки

2, кареток 3, соединенных с валом 4 с "левой" и "правой" резьбой, установленных вертикально неподвижных пластинчатых фазных электродов.

5, подвижных пластинчатых электродов 6, смонтированных на. каретках 3, гибких токопроводов 7,.электроизоляторов 8, ограничителей

3 97460 хода электродов 9, диэлектрического экрана !

О, направляющих планок 11.

Подвижные электроды электроизолированы друг от друга, например, исполнением каретки

3 из электроизоляционного материала и через гибкие токопроводы 7 выведены на электроизо ляторы 8, установленные Ifa корпусе. Электроды с помощью шин и переключателя соединены по схеме "звезда" (фиг. 4).

При вращении вала 4 по часовой стрелке каретки 3 перемещаются навстречу друг другу, уменьшая толщину слоя воды между неподвижными 5 и подвижными 6 электродами, что уменьшает омичсское сопротивление слоя жид-," кости и увеличивает мощность нагревателя. От бокового смещения подвижные электроды предохраняются направляющими планками 11, по которым скользят края кареток. Возможность соприкосновения электродов и возникновения короткого замыкания между ними устраняется ограничителями 9. При вращении вала 4 против часовой стрелки подвижныс электроды персмсща>отся цруг от друга, толщина слоя воды между ними и фазными электродами увеличивается, мощность уменьшается. 25

Глубина перемещения подвижных электродов выбрана с учетом сохранения номинальной мощности нагрсвателя нс менее, чем при трехкратном изменении удслыгого сопротивления жидкости, например от 2000 цо 6000 Ом см. Нри более высоких з>качениях уцелы1ого сопротивления схема соединения э:lcKI!>oцов псреклю>!ается o "звсзць>" ца "трсугоцы>ик" (фиг. 5).

Это позволяет получить ту же номинальную мощность при >ffa>fcffff x удельного сопротивлени я жидкости от 6000 цо 8000 О м см. При

35 уцсцьцом cofl!)»1>1llöåööè, превы>дающем

1)f000 >>ь1 см. црцмсцяегся вторая схема соединения >цсктроцов "треугольником" (фиг. 6!. ! 1!>H этой cxcf fc, 110 cplff>ffc>IHю c>) cxcMoH

40 фиг. э, поцк)1н> >с>1ие 1ц>цвижцых электр>>лов Нс. цосрсцстнсш>о к фазцым вдвое уменьшает тол>нину слоя жидкости мсжцу фаз>п>мп элект-!

>oJj IMIf, что цо>воцяс! сохрац>1п l номинальную мощность и;>г!>с>>;>т1ця при работе и;1 жидкости

C УЦС.Ц Щ»М З>СК>!>И >СсКИ»1 СОПРОтИВЛСЦИЕМ От !

2000:>» 3>ООО ()ь> сь>. !!ги не1>бх»,1имс.-ти

4 4 работы»а жидкости с удельнь1м сопротивлением близким к 1000 Ом.см номинальная мощ- ность сохраняется применением схемы соединения электродов "звезда", но с отключением от схемы подвижных электродов, расположенных на одной каретке (фиг. 7).

В данном нагревателе обеспечивается сохранение номинальной мощности в широком диапазоне значений удельного электрического сопротивления жидкости, причем настройка производится "на ходу", что позволяет унифицировать на его основе конструкции электродных нагревателей жидкости и тем самым сократить их многообразие, применяемое в настоящее время. При этом улучшаются условия эксплуатации, уменьшаются эксплуатационные затраты, так как отпадает необходимость разборки нагревателя для его настройки по удельному электрическому сопротивлению жидкости, облегчается ревизия и наладка нагревателя, в широком диапазоне регулируется производительность.

Формула изобретения

Трехфазный электродный нагреватель жидкости, содержащий вертикально установленные в корпусе группу пластинчатых неподвижных электродов и расположенную по одну сторону от них группу пластинчатых подвижных электродов, соединенных с узлом горизонтального перемещения, отличающийся тем, что, с целью обеспечения номинальной мощности в широком диапазоне значений удельного сопротивления жидкости, нагреватель снабжен аналогичной указазп>ой и симметрично расположенной по другую сторону группы неподвижных электродов дополнительной группой подвижных электродов, также соединенных с узлом горизонтального перемещения.

Источники информации, принятые во внимание при экспертизе

1. Матко П. М. и др. Элсктротеплоснабжение. М., "Энергия", 1971, с. 105-1!1.

2. Авторское свидетельство СССР 1>!" 663!33, кл. Н 05 В 3/60, 1977.

974604

aþ, f0 и. б

Составитель H. Писаревская

Техред С.Мигунова Корректор М. )1емчик

Редактор О. Колесникова

Подл исное

)) Заказ 8737/79 Тираж 862

ВНИИПИ Государственного комитета СССР до ленам изобретений и открытий

1!3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал И11И "Патент", г. Ужгород, ул. Проектная, 4

0т 4 г т б bz

0 « г

Фиг.7
