Реферат



Союз Советских

Социалистических

Реслублик

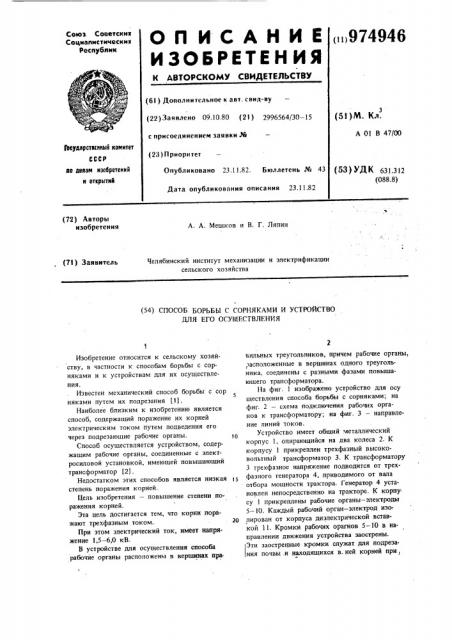

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

974946 (6l ) Дополнительное к авт. спид-ву (22) Заявлено 09.10.80 (21) 2996564/30 15 с присоединением заявки Ж (28) Приоритет (53)M. Кл.

А 01 В 47/00

5Ъоударотинный комитет

СССР ао делам изобретений н открытий

Опубликовано 23.11.82. Бюллетень Юю 43

Дата опубликования описания 23.11.82 (5З) УДК 631.312 (088.8) (72) Авторы изобретения

А. А. Мешков и В. Г. Ляпин

Челябинский институт механизации и электрификации сельского хозяйства (71) Заявитель (54) СПОСОБ БОРЬБЫ С СОРНЯКАМИ И УСТРОЙСТВО

ДЛЯ ЕГО ОСУ111ЕСТВЛЕНИЯ

Изобретение относится к сельскому хозяйству, в частности к способам борьбы с сорняками и к устройствам для их осуществления.

Известен механический способ борьбы с сор няками путем их подрезания (1).

Наиболее близким к изобретению является способ, содержащий поражение их корней электрическим током путем подведения его через подрезаюшие рабочие органы.

1О

Способ осуществляется устройством, содержашим рабочие органы, соединенные с электросиловой установкой, имеющей повышающий трансформатор (2) .

Недостатком этих способов является низкая степень поражения корней.

Цель изобретения — повышение степени поражения корней.

Эта цель достигается тем, что корни поражают трехфазным током. 20

При этом электрический ток, имеет напряжение 1,5 — 6,0 кВ.

В устройстве для осуществления способа рабочйе органы расположены в вершинах пра внльных треугольников, причем рабочие органы, расположенные в вершинах одного треугольника. соединены с разными фазами повышающего трансформатора.

На фиг. 1 изображено устройство для осу шествления способа борьбы с сорняками; на фиг. 2 — схема подключения рабочих органов к трансформатору; на фиг. 3 — направление линий токов.

Устройство имеет общий металлический корпус 1, опирающийся на два колеса 2. К корпусу 1 прикреплен трехфазный высоковольтный трансформатор 3. К трансформатору

3 трехфазное напряжение подводится от трехфазного генератора 4, приводимого от вала отбора мощности трактора. Генератор 4 установлен непосредственно на тракторе. К корпу. су 1 прикреплены рабочие органы — электроды

5 — 10. Каждый рабочий орган — электрод изо-. лирован от корпуса диэлектрической вставкой 11. Кромки рабочих орагнов 5 — 10 в направлении движения устройства заострены.

Эти заостренные кромки служат для подрезания почвы.и находящихся в. ней корней при, л

97494

3 йеремещении рабочих органов 5 — 10 в толще почвы. В случае перемещения рабочих органов над поверхностью почвы, подрезающие кромки контактируют с наземной частью растений и отрезают последнюю от корневой системы. В момент контакта электрический ток протекает через стебель к основанию корневой системы и растекается в почву через корневую систему. Из почвы ток стекается через корневую систему растения, находящегося 10 в этот момент в контакте с другим электродом. !

Однако, в почве ток с максимальной плотнос,тью протекает вдоль линии, соединяющей эти электроды. Рабочие органы — электроды 5 — 10 выполнены с возможностью регулировки их по высоте. Кроме того, они же размещены с условием перекрытия всей ширины захвата.

Рабочие органы — электроды расположены по углам равносторонних треугольников. Эта расстановка является наиболее лучшим вариан*

* zo том при использовании трехфазного электрического тока в борьбе с сорной растительностью.

Рабочие органы .5 — 7 (фиг. 2) размещены по уулам равностороннего треугольника. Те же электроды 6 и 7 в указанном треугольнике и электрод 8 размещены по углам другого равностороннего треугольника. Такое размещени электродов приводит к тому, что элементарный объем почвы d V пронизывается при обработке30 током с максимальной плотностью в„трех направлениях, а именно 5 — 7, 6 — 7, 7 — 11, чем и достигается равномерность повреждения корней в толще почвы.

Направление линий тока с максимальной плотностью хорошо проиллюстрировано на фиг. 5, где электроды 5 — 7, размещены по . углам равностороннего треугольника и соеди6 4 непы с выводами трехфазного трансформатора

3, соответственно, Х, У и Z, а электроды 6 — 8, соединенные также с разными выводами трансформатора 3, т. е. соответственко, У, Z и Х, размещены по углам другого равностороннего треугольника. Такое размещение электродов и соединение их с выводами трансформатора и позволяет равномерно повредить все горизонтальные корни в объеме почвы dV.

Формула изобретения

1. Способ борьбы с сорняками, содержащий поражение их корней электрическим током путем подведения его через подрезающие рабочие органы, о т л и ч а ю щ и и с. я тем, что, с целью повышения степени поражения корней, последние поражают трехфазным током.

2. Способ по и, 1, отличающийся тем, что корни поражают электрическим током, имеющим напряжение 1,5 — 6,0 кВ.

3. Устройство для осуществления способа по п. 1, содержащее рабочие органы, соединенные с электросиловой установкой, имеющей повышающий трансформатор, о т л и ч а ю щ ее с я тем, что рабочие органы расположены в вершинах правильных треугольников, причем рабочие органы, расположенные в вершинах одного треугольника, соединены с разными фазами повышающего трансформатора.

Источники информации, принятые во внимание при экспертизе !. Чесалин Г. А. Сорные растения и борьба с ними. М., "Колос", 1975.

2. Авторское свидетельство СССР N 328840, кл, А 01 В 47/00, 1969.
