Реферат

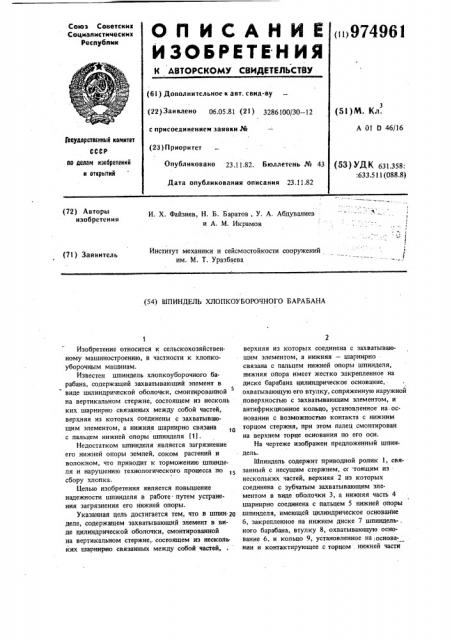

Союз Советскик

Социалистических

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

974961 (6I) Дополнительное к авт. саид-ву . (22) 3 «>åHî 06.05.81 (21) 3286100/30 — 12 с присоединением заявки № (28) Приоритет (5l)M. Кл.

А 01 0 46/16

Гооударстввнный комитет

СССР по двлаи нзобретеннй н открытий

Опубликовано 23 11.82. Бюллетень № 43

Дата опубликования описания 23.11.82 (53) УДК 631.358:

:633.511 (088,8) (72) Авторы изобретения

И. Х. Файзиев, Н. Б. Баратов, У. А. Абдувалиев и А. М. Икрамов

Институт механики и сейсмостойкости сооружений им. М. Т. Уразбаева (71) Заявитель (54) ШПИНДЕЛЬ ХЛОПКОУБОРОЧНОГО БАРАБАНА

Изобретение относится к сельскохозяйственному машиностроению, в частности к хлопкоуборочным машинам.

Известен шпиндель хлопкоуборочного барабана, содержащий захватывающий элемент в виде цилиндрической оболочки, смонтированной на вертикальном стержне, состоящем из несколь ких шарнирно связанных между собой частей, верхняя из которых соединены с захватывающим элементом, а нижняя шарнирно связана . с пальцем нижней опоры шпинделя {1).

Недостатком цптинделя является загрязнение его нижней опоры землей, соком растений и волокном, что приводит к торможению шпинделя и нарушению технологического процесса по сбору хлопка.

Целью изобретения является повышение надежности шпинделя в работе. путем устранения загрязнения его нижней опоры.

Указанная цель достигается тем, что в шпин то деле, содержащем захватывающий элемент в виде цилиндрической оболочки, смонтированной на вертикальном стержне,. состоящем из нескольких шарнирно связанных между собой частей, верхняя из которых соединена с захватывающим элементом, а нижняя — шарнирно связана с пальцем нижней опоры шпинделя, нижняя опора имеет жестко закрепленное на диске барабана цилиндрическое основание, охватывающую его втулку, сопряженную наружной поверхностью с захватывающим элементом, и антифрикционное кольцо, установленное íà.основании с возможностью контакта с нижним торцом стержня, при этом палец смонтирован. на верхнем торце основания по его ocu.

На чертеже изображен предложенный шпиндель.

Шпиндель содержит приводной ролик 1, связанный с несущим стержнем, с< -тоящим из нескольких частей, верхняя 2 из которых соединена с зубчатым захватывающим элементом в виде оболочки 3, а нижняя часть 4 шарнирно соединена с пальцем 5 нижней опоры шпинделя, имеющей цилиндрическое основание

6, закрепленное на нижнем диске 7 шпиндель-. ного барабана, втулку 8, охватывающую основание 6, и кольцо 9, установленное на,основании и контактирующее с торцом нижней части

97496

ВНИИПИ Заказ 8857/1

Тираж 699 Подписное

4 несущего стержня. Приводной ролик 1 приводит оболочку 3 захватывающего элемента в реверсивное вращение вокруг оси шпинделя. При этом оболочка 3, вращаясь, контактирует с втулкой 8, охватывающей цилиндрическое 5 основание 6, а нижняя свободная часть 4 несущего стержня, в зависимости от величины силы трения, при разгоне шпинделя либо остается неподвижной относительно собственной оси, либо вращается с большим отставанием относи- 10 тельно оболочки 3 захватывающего элемента, опираясь на палец 5 и антифрикционное кольцо 9 нижней опоры. Наличие втулки 8 увеличивает срок службы цилиндрического основания

6 и обеспечивает ремонтоспособность узла, В связи с тем, что в предлагаемой конструкции палец нижней опоры шпинделя помещается внутри оболочкового захватывающего элемента на цилиндрическом основании, то земля и грязь, встречающиеся с нижним диском 7 2в барабана, не попадают в узлы сопряжения нижней опоры, что повышает надежность и долговечность шпинделя. Применение такой конструкции шпинделя в рабочем аппарате

3 хлопкоуборочных машин увеличивает стабиль- эч ность работы шпинделей за счет устранения загрязнения их нижней опоры; высота основания соответствует 30 — 60 мм, а втулка выпол1 4 непа из износостойкого материала и свободно надета на основание.

Формула изобретения

Шпиндель хлопкоуборочного барабана, содержащий захватывающий элемент в виде цилиндрической оболочки, смонтированной на вертикальном стержне, состоящем из нескольких шарнирно связанных между собой частей, верхняя из которых соединена с захватывающим элеменmM, а нижняя шарнирно связана с пальцем нижней опоры шпинделя, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности в работе путем устранения загрязнения нижней опоры. последняя имеет жестко закрепленное на диске барабана цилиндрическое основание, охватывающую его втулку, сопряженную наружной поверхностью с захватывающим элементом, и антифрикционное кольцо, установленное на основании с возможностью контакта с нижним торцом стержня, при этом палец смонтирован на верхнем торце основания по его оси.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке

N 2777325/12, 1978.
