Способ машинной чеканки кустов хлопчатника

Способ машинной чеканки кустов хлопчатника

Иллюстрации

Показать все

Реферат

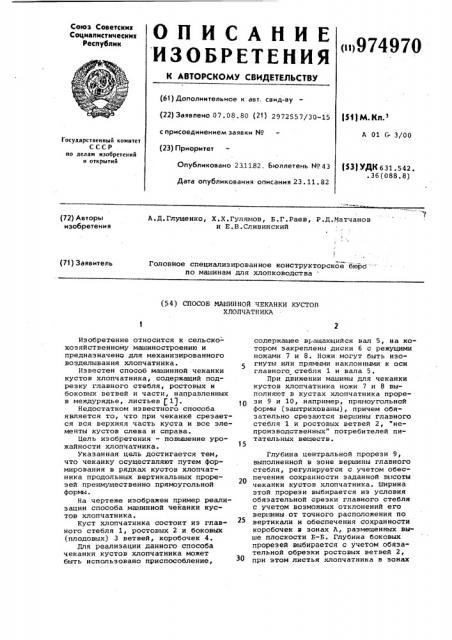

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<»974970

«в»

//. сг;

"г (61) Дополнительное к авт. свид-ву (22) Заявлено 07. 08. 80 (21) 2972557/30-15 с присоединением заявки ¹ (23) Приоритет

Опубликовано 2311.82. Бюллетень ¹ 43

Дата опубликования описания 23 . 11. 82

)51) М. Кл.

A 01 С 3/00

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 631.542. .36(088.8) A.Ä. Глущенко, Х.Х. Гулямов, Б.Г. Раев, P .Ä. Матчанов и Е.В.Сливинский (72) Авторы изобретения

Головиое специализированное конструкторск е бюр по машинам для хлопководства (71) Заявитель (54) СПОСОБ ИАШИННОЙ ЧЕКАНКИ КУСТОВ

ХЛОПЧАТНИКА

Изобретение относится к сельскохозяйственному машиностроению и предназначено для механизированного возделывания хлопчатника.

Известен способ машинной чеканки кустов хлопчатника, содержащий подрезку главного стебля, ростовых и боковых ветвей и части, направленных в междурядье, листьев Г 1).

Недостатком известного способа является то, что при чеканка срезается вся верхняя часть куста и все элементы кустов слева и справа.

Цель изобретения - повышение урожайности хлопчатника.

Укаэанная цель достигается тем, что чеканку осуществляют путем формирования в рядках кустов хлопчатника продольных вертикальных прорезей преимущественно прямоугольной формы.

На чертеже изображен пример реализации способа машинной чеканки кустов хлопчатника.

Куст хлопчатника состоит из главного стебля 1, ростовых 2 и боковых (плодовых) 3 ветвей, коробочек 4 °

Для реализации данного способа чеканки кустов хлопчатника может быть использовано приспособление, содержащее вращающийся вал 5, на котором закреплены диски б с режущими ножами 7 и 8. Ножи могут быть изогнуты или прямыми наклонными к оси главного стебля 1 и вала 5.

При движении машины для чеканки кустов хлопчатника ножи 7 и 8 выполняют в кустах хлопчатника прорези 9 и 10, например, прямоугольной форлы (заштрихованы), причем обязательно срезаются вершины главного стебля 1 и ростовых ветвей 2, "непроизводственных" потребителей питательных веществ.

Глубина центральной прорези 9, выполненной в зоне вершины главного стебля, регулируется с учетом обес20 печения сохранности заданной высоты чеканки кустов хлопчатника. Ширина этой прорези выбирается из условия обязательной срезки главного стебля с учетом возможных отклонений его вершины от точного расположения по вертикали и обеспечения сохранности коробочек в зонах А, размещенных выше плоскости Б-Б. Глубина боковых прорезей выбирается с учетом обязательной обрезки ростовых ветвей 2, при этом листья хлопчатника в зонах

974970

Составитель С.Алексеев

Техред А.Бабинец Корректор Н.Король

Редактор A.Ìèøêèíà

Заказ 8858/2 Тираж 699 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

8 (заштрихованы пунктирными линиями) опадают.

Эффект от применения данного способа чеканки хлопчатника заключается в том, что благодаря сохранению части листьев, коробочек, бутонов и завязей в зонах А, открытому их расположению в верхней части кустов хлопчатника, ускорится созревание всех коробочек при одновременном повышении урожайности. формула изобретения

Способ машинной чеканки кустов хлопчатника, содержаций подрезку главного стебля, ростовых и боковых ветвей и части, направленных в междурядье, листьев, о т л и ч а юш и и с я тем, что, с целью повышения урожайности хлопчатника, чеканку осушествляют путем формирования в рядках кустов хлопчатника продольных вертикальных прорезей преимущественно прямоугольной формы.

Источники информации, 10 принятые во внимание при экспертизе

1. Раев Б.Г. Механизация чеканкй хлопчатника. Т. II, Ташкент, Гос. изд-во УЗССР, 1958, с. 565-570.
