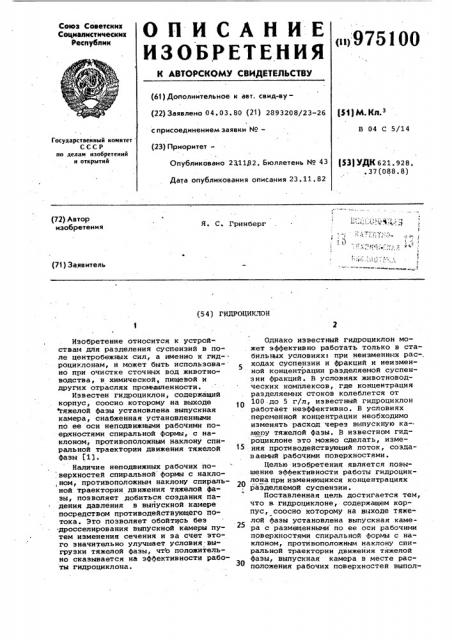

Союз Советских

Социалистических

Республик

<>975100

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свид-ву(22) Заявлено 04. 03. 80 (21) 2893208/23-26 с присоединением заявки №вЂ” (23) Приоритет151) М. Кл.з

В 04 С 5/14

Государственный комитет

СССР но делам изобретений и открытий

153) УДК 621. 928. .37(088.8) Опубликовано 2Ы132. Бюллетень ¹ 43

Дата опубликования описания 23. 11.82

Ч

Г

f (72) Автор изобретения

С Гринберг (71) Заявитель (54) ГИДРОЦИКЛОН

Изобретение относится к устройствам для разделения суспензий в поле центробежных сил, а именно к гидроциклонам, и может быть использовано при очистке сточных вод животноводства, в химической, пищевой и других отраслях промьхаленности.

Известен гидроциклон, содержащий корпус, соосно .которому на выходе тяжелой фазы установлена выпускная камера, снабженная установленными по ее оси неподвижными рабочими поерхностями спиральной формы, с наклоном, противоположным наклону спиральной траектории движения тяжелой фазы (1).

Наличие неподвижных рабочих по верхностей спиральной формы с накло,ном, противоположным наклону спиральной траектории движения тяжелой фазы, позволяет добиться создания падения давления в выпускной камере посредством противодействующего потока. Это позволяет обойтись беэ

° дросселирования выпускной камеры путем изменения сечения и за счет этого значительно улучшает условия выгрузки тяжелой фазы, что положитель- . но сказывается не эффективности работы гидроциклона.

Однако известный гидроциклон может эффективно работать только в стабильных условиях: при неизменных рас-.

5, ходах суспензии и фракций и неизменной концентрации разделяемой суспензии фракций. В условиях животноводческих комплексов, где концентрация разделяемых стоков колеблется от

100-до 5 г/л, известный гидроциклон работает неэффективно. В условиях .переменной концентрации необходимо изменять расход через выпускную ка-. .меру тяжелой фазы. В известном гидроциклоне это можно сделать, изменяя противодействующий поток, создаваемый рабочими поверхностями.

Целью изобретения является повышение эффективности работы гндроцнклона при изменяющихся концентрациях разделяемой суспензии.

Поставленная цель достигается тем, что в. гидроциклоне, содержащем корпус, соосно которому на выходе тяжелой фазы установлена выпускная камера с размещенными по ее оси рабочими поверхностями спиральной формы с наклоном, противоположным наклону спиральной траектории движения тяжелой фазы, выпускная камера в месте расположения рабочих поверхностей выпол975100 нена в виде двух прилегающих друг к другу патрубков, наружный иэ которых установлен с возможностью осевого перемещения.

На чертеже представлен гидроциклон, общий вид. устройство включает корпус 1 с тангенциально расположенным впускным патрубком 2, выпускной патрубок 3 легкой фазы и выпускное отверстие 4 тяжелой фазы. Соосно корпусу 1 на выходе тяжелой фазы установлена выпускная камера 5, снабженная неподвижно установленными по ее оси рабочими поверхностями 6 спиральной формы

Рабочие поверхности б наклонены противоположно относительно наклона спиральной траектории движения тяжелой фазы (показана стрелкой). В том месте, где установлены поверхности б, корпус выпускной камеры 5 состоит иэ внутреннего 7 и внешнего 8 патруб.— ков, при этом патрубок 8 установлен с воэможностью осевого перемещения.

Гидроциклон работает следующим образом, Суспенэию под давлением подают. по входному патрубку 2 в корпус 1 гидроциклона, где и происходит ее ,разделение на тяжелую и легкую фазы.

Легкую фазу выводят из гидроциклона через патрубок 3, а тяжелую фазу через выпускное отверстие 4 выводят в выпускную камеру 5. При движении к выходному отверстию выпускной ка-. меры тяжелая фаза попадает на неподвижную рабочую поверхность б и должна при этом менять направление движения, что создает падение давления в выпускной камере. При необходимости изменить величину падения давления передвигают патрубоку 8, при этом меняется площадь взаимодействия потока тяжелой фазы с рабочей поверхностью б за счет того, что на части .сечения камеры тяжелая фаза сможет проходить к выходному отверстию ка5 меры 5, обходя рабочую поверхность б сбоку через щель, образованную при подъеме патрубка 8 вверх.

Воэможность изменения величины падения давления в камере 5 без измене10 ния ее сечения позволяет изменять тем самым расход отделяемой тяжелой фазы и обеспечивает возможность эффективнойй работы гидроциклона в ус° .ловиях переменной концентрации разделяемой суспенэии.

Формула изобретения

20 Гидроциклон, содержащий корпус, соосно которому на выходе тяжелой фазы установлена выпускная камера с размещенными по ее оси рабочими поверхностями спиральной. формы с наклоном, противоположным наклону спиральной траектории движения тяжелой фазы, отличающийся тем, что, с целью повышения эффективности работы гидроциклона при изменяющихся концентрациях разделяемой суспензии, выпускная камера в месте расположения рабочих поверхностей выполнена в виде двух прилегающих друг к другу патрубков, наружный из которых установлен с воэможностью осевого переме35 щения. !

Источники информации, принятые во внимание при экспертизе

1. Патент СССР Р 483819, 40 кл. B 04 С 5/14, 1970.
