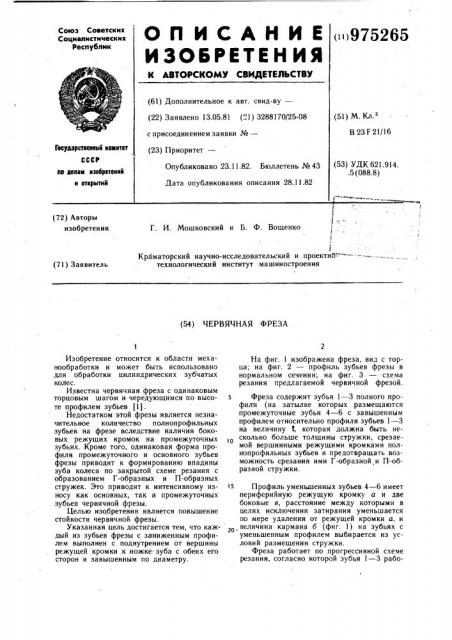

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()975265 (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.05.81 (21) 3288170/25-08 (51) М. Кл.з с присоединением заявки №вЂ”

B 23 F 21/16

Гасударственный кемитет (23) Приоритет—

СССР (53) УДК 621.914..5 (088.8) Опубликовано 23.11.82. Бюллетень №43

Дата опубликования описания 28.11.82 пе делам лзебретелий и еткрмтий

„ц

4 (72) Авторы изобретения

Г., И. Мошковский и Б. Ф. Вощенко

Краматорский научно-исследовательский и проектн =--= ---, технологический институт машиностроения (71) Заявитель (54) ЧЕРВЯЧНАЯ ФРЕЗА

Изобретение относится к области механообработки и может быть использовано для обработки цилиндрических зубчатых колес.

Известна червячная фреза с одинаковым торцовым шагом и чередующимся по высоте профилем зубьев (1).

Недостатком этой фрезы является незначительное количество полнопрофильных зубьев на фрезе вследствие наличия боковых режущих кромок на промежуточных зубьях. Кроме того, одинаковая форма профиля промежуточного и основного зубьев фрезы приводит к формированию впадины зуба колеса по закрытой схеме резания с образованием Г-образных и П-образных стружек. Это приводит к интенсивному износу как основных, так и промежуточных зубьев червячной фрезы.

Целью изобретения является повышение стойкости червячной фрезы.

Указанная цель достигается тем, что каждый из зубьев фрезы с заниженным профилем выполнен с поднутрением от вершины режущей кромки к ножке, зуба с обеих его сторон и завышенным по диаметру.

На фиг. 1 изображена фреза, вид с торца; на фиг. 2 — профиль зубьев фрезы в нормальном сечении; на фиг. 3 — схема резания предлагаемой червячной фрезой.

Фреза содержит зубья 1 — 3 полного профиля (на затылке которых размещаются промежуточные зубья 4 — 6 с завышенным профилем относительно профиля зубьев 1 — 3 на величину E. которая должна быть несколько больше толщины стружки, срезаемой вершинными режущими кромками полнопрофильных зубьев и предотвращать возможность срезания ими Г-образной и П-образной стружки.

15 Профиль уменьшенных зубьев 4 — 6 имеет периферийную режущую кромку а и две боковые в, расстояние между которыми в целях исключения затирания уменьшается по мере удаления от режущей кромки а, и ,величина кармана б (фиг. 1) на зубьях с уменьшенным профилем выбирается из условий размещения стружки.

Фреза работает по прогрессивной схеме резания, согласно которой зубья 1 — 3 рабо975265 тают только боковыми, а зубья 4 — 6 — только вершинными режущими кромками а.

Объем металла Q вырезают из впадины зуба колеса режущими кромками а уменьшенных зубьев 4 — 6, а объемы P и К— соответственно боковыми левыми и правыми кромками полнопрофильных зубьев 1 — 3.

Благодаря тому, что режущие кромки а зубьев 4 — 6 и боковые кромки зубьев 1 — 3 работают раздельно, создаются условия свободного сбега стружки от каждой режущей кромки, что благоприятно сказывается на стойкости фрезы. формула изобретения

Червячная фреза для обработки зубчатых колес с одинаковым торцовым шагом и чередующимся по высоте профилем зубьев, отличающаяся тем, что, с целью по5 вышения стойкости фрезы, каждый из зубьев фрезы с заниженным профилем выполнен с поднутрением от вершины режущей кромки к ножке зуба с обеих его сторон и завышенным по диаметру.

Источники информации, принятые во внимание при экспертизе

1. Патент СССР № 206455, кл. В 23 F 21 — 16, 1965.

975265
