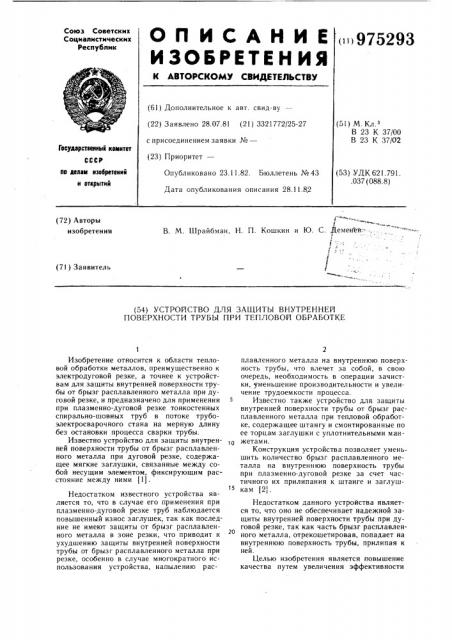

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()975293 (61) Дополнительное к авт. свид-ву (22) Заявлено 28.07.81 (21) 3321772/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) M Кл з

В 23 К 37/00

В 23 К 37/02

Гееударствевмв квмнтет

IIO делан изобретений и вткрмтий (53) УДК 621.791..037 (088.8) Опубликовано 23.11.82. Бюллетень № 43

Дата опубликования описания 28.11.82

В. М. Шрайбман, Н. П. Кошкин и Ю. С. Деменев.- ., (72) Авторы изобретении (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ТРУБЫ ПРИ ТЕПЛОВОЙ ОБРАБОТКЕ

Изобретение относится к области тепловой обработки металлов, преимущественно к электродуговой резке, а точнее к устройствам для защиты внутренней поверхности трубы от брызг расплавленного металла при дуговой резке, и предназначено для применения при плазменно-дуговой резке тонкостенных спирально-шовных труб в потоке трубоэлектросварочного стана на мерную длину без остановки процесса сварки трубы.

Известно устройство для защиты внутренней поверхности трубы от брызг расплавленного металла при дуговой резке, содержащее мягкие заглушки, связанные между собой несущим элементом, фиксирующим расстояние между ними (1).

Недостатком известного устройства является то, что в случае его применения при плазменно-дуговой резке труб наблюдается повышенный износ заглушек, так как последние не имеют защиты от брызг расплавленного металла в зоне резки, что приводит к ухудшению защиты внутренней поверхности трубы от брызг расплавленного металла при резке, особенно в случае многократного использования устройства, напылению расплавленного металла на внутреннюю поверхность трубы, что влечет за собой, в свою очередь, необходимость в операции зачистки, уменьшение производительности и увеличение трудоемкости процесса.

Известно также устройство для защиты внутренней поверхности трубы от брызг расплавленного металла при тепловой обработке, содержащее штангу и смонтированные по ее торцам заглушки с уплотнительными манжетами.

Конструкция устройства позволяет уменьшить количество брызг расплавленного металла на внутреннюю поверхность трубы при плазменно-дуговой резке за счет частичного их прилипания к штанге и заглушкам (2).

Недостатком данного устройства является то, что оно не обеспечивает надежной защиты внутренней поверхности трубы при дуговой резке, так как часть брызг расплавленного металла, отрекошетировав, попадает на внутреннюю поверхность трубы, прилипая к ней.

Целью изобретения является повышение качества путем увеличения эффективности

975293 защиты внутренней поверхности трубы от брызг расплавленного металла при дуговой резке.

Поставленная цель достигается тем, что устройство для защиты внутренней поверхности трубы, преимущественно от брызг расплавленного металла при электродуговой резке, содержащее штангу и смонтированные по ее торцам заглушки с уплотнительными манжетами, снабжено экранирующими пластинами, закрепленными на штанге в плоскостях, проходящих через ее продольную ось, и образующими совместно с заглушками карманы для улавливания брызг.

Снабжение устройства экранирующими пластинами в плоскостях, проходящих через продольную ось штанги, позволяет повысить эффективность защиты внутренней поверхности трубы от брызг расплавлейнога металла за счет того, что последние, попадая в карманы, образованные экранирующими пластинами и заглушками, установленными указанным образом, остаются в них.

На фиг. 1 изображено устройство, введенное в полость трубы, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Устройство для защиты внутренней поверхности трубы от брызг расплавленного металла при дуговой резке содержит штангу 1 и смонтированные по ее торцам заглушки 2 с уплотнительными манжетами 3. На штанге 1 в плоскостях, проходящих через ее продольную ось, закреплены экранирующие пластины 4, образующие с заглушками 2 карманы 5 для улавливания брызг. Позицией 6 обозначен плазмотрон, позицией 7— обрабатываемая труба.

Устройство работает следующим образом.

Устройство вводится в полость трубы в зону резки. При перемещении плазмотрона 6 вокруг трубы 7 или при вращении трубы 7 относительно плазмотрона 6 происходит разрезка стенки трубы 7. В результате этого образуются брызги расплавленного металла, которые, попадая на поверхность экранирующих пластин 4, образующих карманы 5, гасят свою кинетическую энергию и, остывая, оседают в этих карманах.

Использование устройства позволяет при сравнении с известным повысить эффективность защиты внутренней поверхности трубы от брызг расплавленного металла при дуговой резке, в результате чего исключается операция зачистки внутренней поверхности трубы, снижается трудоемкость и увеличивается производительность процесса, а также улучшаются условия труда.

Формула изобретения

Устройство для защиты внутренней поверхности трубы при тепловой обработке, преимущественно от брызг расплавленного металла при электродуговой резке, содержащее штангу и смонтированные по ее торцам заглушки с уплотнительными манжетами, отличающееся тем, что, с целью повышения качества путем увеличения эффективности защиты внутренней поверхности трубы, оно снабжено экранирующими пластинами, закрепленными на штанге в плоскостях, проходящих через ее продольную ось, и образующими совместно с заглушками карманы для улавливания брызг.

Источники информации, принятые во вйимание при экспертизе

1. Авторское свидетельство СССР № 430977, кл. В 23 К 37/02, 15.03.71.

2. Авторское свидетельство СССР № 562404, кл. В 23 К 37/00, 04.01.76 (прототип).
