Реферат



Союз Советскик

Социалистических

Республик

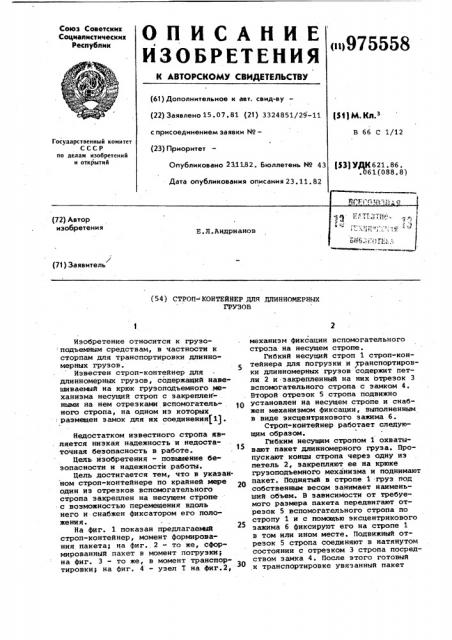

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (n)975558 3, ° г

c/; г (61) Дополнительное к авт. свид-ву (22) Заявлено 15.07.81 (21) 3324851/29-11

Р М g> з с присоединением заявки ¹â€”

В бб С 1/12

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 2311.82. Бюллетень ¹ 43

Дата опубликования описания 23.11.82 ($3) УДК621.86. .061(088. 8) (71) Заявитель (54) СТРОП- КОНТЕЙНЕР ДЛЯ ДЛИННОИЕРНЫХ

ГРУЗОВ

Изобретение относится к груэо:подъемным средствам, в частности к сторпам для транспортировки длинномерных грузов.

Известен строп-контейнер для длинномерных грузов, содержащий навешиваемый на крюк грузоподъемного механизма несущий строп с закреплен - . ными на нем отрезками вспомогательного стропа, на одном из которых

: размещен замок для их соединения(1).

Недостатком известного стропа as. ляется низкая надежность и недостаточная безопасность в работе.

Цель изобретения - повыаение безопасности и надежности работы.

Цель достигается тем, что в укаэан ном строп-контейнере по крайней мере один из отрезков вспомогательного стропа закреплен на несущем стропе с возможностью перемещения вдоль него и снабжен фиксатором его положения.

На фиг. 1 показан предлагаеьттй строп-контейнер, момент формирования пакета; на фиг.. 2 — то же, сформированный пакет в момент погрузки; на фиг. 3 — то же, в момент транспортировки; на фиг. 4 — узел Т на фиг.2, механизм фиксации вспомогательного стропа на несущем стропе.

Гибкий несущий строп 1 строп-кон5 тейнера для погрузки и транспортировФ ки длинномерных грузов содержит петли 2 и.закрепленный на них отрезок 3 вспомогательного стропа с замком 4.

Второй отрезок 5 стропа подвижно установлен на несущем стропе и снабжен механизмом Фиксации, выполненным в виде зксцентрикового зажима 6 °

Строп-контейнер работает следующим образом.

Гибким несущим стропом 1 охватывают пакет длииномерного груза. Пропускают концы стропа через одну из петель 2, закрепляют ее на крюке грузоподъемного механизма и поднимают пакет. Поднятый в стропе 1 груз под собственным весом занимает наименьший объем. В зависимости от требуемого размера пакета передвигают отрезок 5 вспомогательного стропа по стропу 1 и с помощью зксцентрикового зажима 6 фиксируют его на стропе 1 в том или ином месте. Подвижный отрезок 5 стропа соединяют в натянутом состоянии с отрезком 3 стропа посредством замка 4. После этого готовый к транспортировке увязанный пакет

975558

Формула изобретения опускают на транспортное средство и снимают. петлю 2 с грузового крюка.

Стянутый отрезками 3 и 5 вспомогательного стропа строп 1 остается при траспортировке длинномерного груза в таком же положении, в каком он

5 был в момент подъема грузоподъемным механизмом. После доставки груза к месту складирования закрепляют петлю

2 на крюке грузоподъемного механизма, поднимают пакет и раскрывают за- 10 мок 4. Затем опускают строп 1 на разгрузочную площадку, снимают петлю 2 с крюка и пакет рассыпается. Если неЬбходимо хранить груз стянутым в пакет, то его после транспортировки 5 выгружают, не рамкрывая замка 4.

По сравнению с известным, предлагаемое устройство безопасно при транспортировке, так как длинномер- „.щ ный груз плотно увязан и более удобен в эксплуатации, потому, что оно позволяет исключить ряд операций по увязке груза. Кроме того, устройство позволяет работать с пакетами 25 различного объема. Устройство имеет . небольшую по сравнению с известным металлоемкость и просто в изготовлении.

Строп-контейнер для длинномерных грузов, содержащий навешиваемый на крюк грузоподъемного механизма несущий строп с закрепленными на нем-от резками вспомогательного стропа, на одном иэ которых размещен замок для их соединения, о т л и ч а ю щ и йс я тем, что, с целью повышения безопасности и надежности работы, по крайней мере один из отрезков вспомогательного стропа закреплен на несущем стропе с возможностью перемещения вдоль него и снабжен фиксатором его положения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 198595, кл. В 66 С 1/12, 1966 (прототип).

ВНИИПИ Заказ 8914/31

Тираж 939 Подписное

Фиг. 4

Филиал ППП "Патент", г.ужгород, ул.Проектная,4
