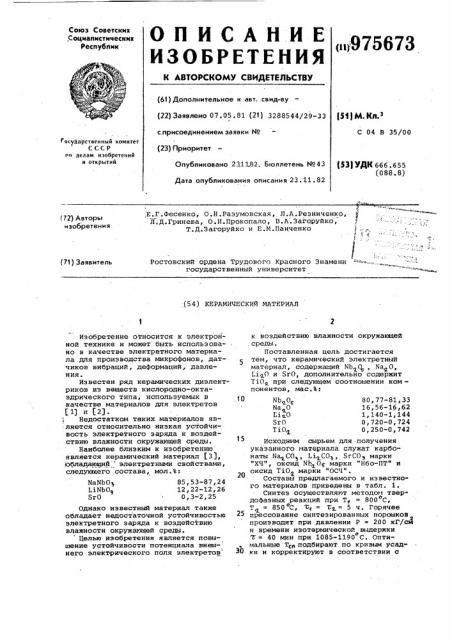

Керамический материал

Керамический материал

Иллюстрации

Показать все

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских ,Социалистических

Республик

<» 975673 (61) Дополнительное н авт. свид-ву (22) Заявлено 07.05. 81 (21) 3288544/29-33 (У ) М К 3

С 04 В 35/00 сзтрисоединением заявки ¹

Государственный комитет

СССР

vo делам изобретений и открытий (23) Приоритет

Опубликовано 231382, Бюллетень ¹43

Дата опубликования описания 23. 11.82 (53) УДК 666.655 (088. 8),Е.Г.Фесенко, О.B.Ðàçóìoâñêàÿ, Л.A.Ðåçíè÷åíêo, Л.Д.Гринева, О.И.Прокопало, В.A.Çàãîðóéêo, Т.Д.Загоруйко и Е.М.Панченко т .

« .

«» (72) Авторы изобретения

Ростовский ордена Трудового Красного Знамени государственный университет (73) Заявитель (54) КЕРАМИЧЕСКИЙ МАТЕРИАЛ

Изобретение относится к электронной технике и может быть использовано в качестве электретного материала для производства микрофонов, датчиков вибраций, деформаций, давления.

Известен ряд керамических диэлектриков из веществ кислородно-октаэдрического типа, используемых в качестве материалов для электретов 1) и (2}.

Недостатком таких материалов яв:ляется относительно низкая устойчивость электретного заряда к воздействию влажности окружающей среды.

Наиболее близким к изобретению является керамический материал f3) обладающий элвктретными свойствами, следующего состава, мол.Ъ:

NaNbOq 85,53-87,24

LiNbO 12,22-12,26

SrO 0,3-2,25

Однако известный материал также обладает недостаточной устойчивостью электретного заряда к воздействию влажности окружающей среды.

Целью изобретения является повышение устойчивости потенциала внеш- него электрического поля электретов к воздействию влажности окружающей среды.

Поставленная цель достигается тем, что керамический электретный материал, содержащий ИЬ (, Na О,.

Li O и Sr0, дополнительйо содержит

TiO при следующем соотношении ком— понентов, мас.В:

Nb 0 80, 77-81, 33

Иа О 16,56-16,62

Е1о О 1,140-1,144

SrO 0,720-0,724

Ti0 0,250-0,742

15 Исходн, рьем д и получениЯ указанного материала служат карбонаты Иа С0, Li2CO, SrCO марки

"ХЧ", оксид ИЬ Оа марки "H6o-ПТ" и оксид TiO марки "ОСЧк«

Составй предлагаемого и изввстного материалов приведены в табл. 1.

Синтез осуществлярзт методом твердофазных реакций при Т = 800 С, о

Т, = 850 С, Хт = Хо = 5 ч. Горячее р синтезированных порошков производят при давлении P = 200 кГ/см и времени изотврмичвской выдержки Г = 40 мин при 1085-1190 С. Оптимальные Тсп подбирают по кривим усадЭ0 зси и корректируют в соответствии с

975673

Содержание окислов, вес.Ъ

Na 0 Li 0 SrO

Состав

ТiO

Nb 0

Предлагаемый

0,098

0,250

0,486

0,742

1,486

1,139

1,140

1,142

1,144

1,150

1,1373

О, 723

0,720

0,722

0,724

0,724

0,9540

81,49

81i 33

81,06

80,77

79,94

16,55

16,56

16,59

16,62

16,70

81,3887 16,52

Известный

Таблица 2

9 (В) V (В) Процент до испытания после испытания . спада

Состав

Предлагаемый

101

54,3

221

45,6

134

246

31,4

204

297

32,7

198

294

39,8

175

291

57,5

219

Известный данными микроструктурного анализа и результатами измерения плотности и водопоглощения. Плотность керамики составляет 993 от теоретической.

Поляризацию полученных образцов проводят следующим образом: по достижении в камере дпя поляризации температуры 150 С к образцам прикладывается поле 15 кВ/cM, образцы выдерживают при этой температуре в течение одного часа, затем их охлаждают под полем до комнатной температуры в течение одного часа.

Потенциал внешнего электрического поля ($ ) полученных электретов определяют методом компенсации.

Устойчивость электретного эффексса к воздействию влажности окружающей среды проверяют спустя 10 сут после поляризации следующим образом: измеряют ф электретов непосредственно перед их помещением во влажную среду, помещают исследуемые образцы в эксикатор с относительной влажностью 100% и выдерживают в нем в течение 10 мин; повторно измеряют ф электретов через один час после окончания выдержки образцов в эксикаторе.

Спад заряда электретов определяют

5 по формуле ф до испытания — 9 после испытания

Процент

> 100 до испытания

Результаты испытания на устойчивость 9 к воздействию влажности окружающей среды предлагаемого электретного материала на основе ниобатной керамики с добавками оксида титана (составы 1-5) приведены в табл. 2 в сравнении с известным электретным материалом на основе ниобатной керамики.

Из табл. 2 видно, что добавки оксида титана повышают устойчивость потенциала внешнего электрического поля к воздействию влажности окружающей среды. Оптимальными свойствами обладает состав 3.

Таблица 1

975673

Формула изобретения

Sr0

TiO

О, 720-0, 724

0,250-0,742

ИЬ О

Иа О

Ь ia.О

80,77-81,33

16,56-16,62

1,140-1,444

Составитель Н.фельдман

Техред Т.Фанта . Корректор,Н. Королы

Редактор Л.Лукач

Заказ 8922/37 Тираж 641 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. ужгород, ул. Проектная, 4

Керамический материал, содержащий

Nh

Источники информации, принятые во внимание при экспертизе

1. Справочник по электротехническим материалам. Под ред. Ю.В.Корицкого. Л., "Энергия", 1976, т. 3, с. 735-739.

2. Лущейкин Г.А. Полимерные электреты. И., "Химия", 1976, с. 76.

3. Авторское свидетельство СССР, 9694478, кл. С 04 В 35/00, 24.05.78 (прототип).
