Разъемное фланцевое соединение трубопроводов

Разъемное фланцевое соединение трубопроводов

Иллюстрации

Показать все

Реферат

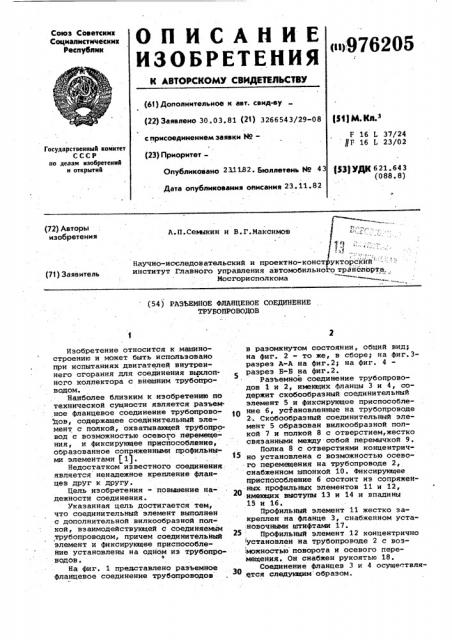

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическии

Рес у (61) Дополнительное к авт. свид-ву (22) Заявлено 30 ° 03. 81 (21) 3266543/29-08 (31) М. КЛ. с присоединением заявки №F 16 L 37/24 !

/Р 16 L 23/02

Государственный комитет

СССР по делам иэобретений и открытий (23) Приоритет(53) УДК 621.643 (088. 8) Опубликовано 2 1132. бюллетень ¹ 43

Дата опубликования описания 23.11.82

A.Ï.Семыкин и В.Г.Максимов (72) Авторы иэобретеии я f fg с с

Научно-исследовательский и проектно-констфукторский институт Главного управления автомобильного тра»нЫорта,, Мосгорисполкома

«" » (71) Заявитель (54) РЛЭЬЕМНОЕ ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

ТРУВОПРОВОДОВ

Изобретение относится к машиностроению н может быть использовано при испытаниях двигателей внутрен-. него сгорания для соединения выхлопного коллектора с внешним трубопроводом.

Наиболее близким к изобретению по технической сущности является разъемное фланцевое соединение трубопроводов, содержащее соединительный элемент с полкой, охватывающей трубопровод с возможностью осевого перемещения, и фиксирующее присйособление, образованное сопряженными профильными элементами (1).

Недостатком известного соединения. является ненадежное крепление фланцев друг к другу.

Цель изобретения " повыаение надежности соединения.

Указанная цель достигается тем, что соединительный элемент выполнен с дополнительной вилкообразной полкой, взаимодействующей с соединяемым трубопроводом, причем соединительный элемент и фиксирующее приспособление установлены на одном из трубопроводов °

На фиг. 1 представлено разъемное фланцевое соединение трубопроводов в разомкнутом состоянии, общий вид; на фиг. 2 — то же, в сборе; на фиг.3разрез A-A на фиг.2; на фиг. 4разрез Б-Б на фиг.2.

Разъемное соединение трубопроводов 1 и 2, имеющих фланцы 3 и 4, содержит скобообразный соединительный элемент 5 и фиксирующее приспособление б, установленные на трубопроводе

2. Скобообразный соединительный элемент 5 образован вилкообразной полкой 7 и полкой 8 с отверстием, жестко связанными между собой перемычкой 9.

Полка 8 с отверстиями концентрично установлена с возможностью осевого перемещения на трубопроводе 2, снабженном шпонкой 10 ° Фиксирующее приспособление б состоит иэ сопряжен« ных.профильных элементов 11 и 12, имеющих выступы 13 и 14 и впадины

15 и 16.

Профильный элемент 11 жестко закреплен на фланце 3, снабженном уста,новочными штифтами 17.

25 Профильный элемент 12 концентрично установлен на трубопроводе 2 с воз можностью поворота и осевого перемещения. Он снабжен рукоятью 18.

Соединение фланцев 3 и 4 осуществляЗО ется следукщим образом.

976205

Держасв за перемычку 9, фланец 4 вводят в соприкосновение с фланцем 3 таким образом, Чтобы фланец 3 попал в зону, образованную штифтами 17,бла- годаря чему между вилкообразной полкой 7 и задней торцовой поверхностью фланца 3 образуется зазор.

Затеи поворачивают рукоять 18 по чрсовой стрелке. чтобы обеспечивался контакт профильных элементов 11 и

12 по выступам 13 и 14. При этом 10 полка 8 с отверстием и вилкообраз-., ная полка 7 перемещаютсй в осевом направленин по трубопроводу 2. Когда рукоять 18 будет повернута на

90, выступы 13 и 14 будут контакти- 5 ровать по всей поверхности сопряжения, а вилкообразная полка 7 обеспечит поджатие фланца 3 к фланцу 4.

При разъединении трубопроводов операции выполняются в обратной последовательности.

Технико-экономическая эффективность достигается за счет .повышения надежности соединения.

Формула изобретения

Разъемное фланцевое соединение трубопроводов, содержащее соединительный элемент с полкой, охватывающей трубопровод с возможностью осевого перемещения, и фиксирующее приспособление, образованное сопряженными профильными элементами, о т л ич а ю щ е е с я тем, что, с целью повышения надежности соединения,соединительный элемент выполнен с дополнительной вилкообразной полкой, взаимодействующей с соединяемым трубопроводом, причем соединительный элемент и фиксирующее приспособление . установлены . на одном из трубопроводов.

Источники информации, принятые во внимание при экспертизе

1. Лвторское свидетельство СССР

Р 63910, кл. F 16 L 37/24, 1944.
