Устройство для контроля профиля объекта

Устройство для контроля профиля объекта

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Респубпии

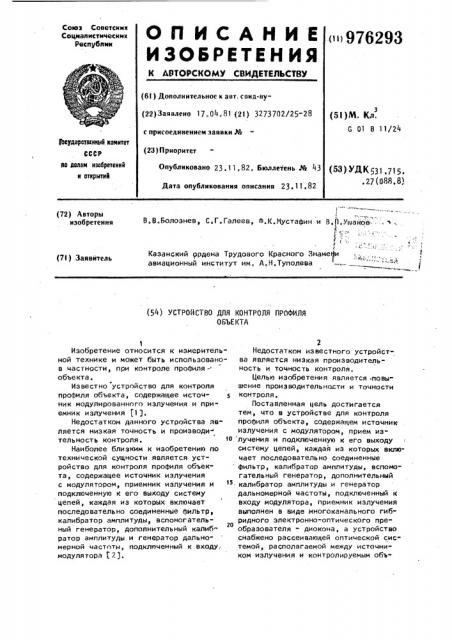

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»976293 (61) Дополнительное к авт. свид-ву(5! )М. Кл.

G 01 В 11/24 (22) Заявлено 17. 04. 81 (21) 3273702/25-28 с присоединением заявки М

5кудерстеаивй квинтет

СССР ио делам изобретений и открытий (23 ) П риоритет

Опубликовано 23.11,82, Бюллетень М 43

Дата опубликования описания 23 . 11 .82 (53) УЗК 531.715..27(088,8) (. 1 (72) Авторы изобретения

В,В.Болознев, С.Г.Галеев, ф.К.Мустафин и В.fl.Óèàêîâ- 1", з ... 4"

1 -:

Ф

Казанский ордена Трудового Красного Знамени авиационный институт им, A.Н.Туполева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОФИЛЯ

ОБЪЕКТА

Изобретение относится к измерительной технике и может быть использованов частности, при контроле профиля объекта.

Известно устройство для контроля профиля объекта, содержащее источник модулированного излучения и приемник излучения (1).

Недостатком данного устройства является низкая точность и производи" тельность контроля. 10

Наиболее близким к изобретению по технической сущности является устройство для контроля профиля объекта, содержащее источник излучения с модулятором, приемник излучения и подключенную к его выходу систему цепей, каждая из которых включает последовательно соединенные фильтр, калибратор амплитуды, вспомогательго ный генератор, дополнительный калибратор амплитуды и генератор дальномерной частоты, подключенный к входу, модулятора f 7 ).

Недостатком известного устройства является низкая производительность и точность контроля.

Целью изобретения является повы" шение производительности и точности

K0HTPoJlR, Поставленная цель достигается тем, что в устройстве для контроля профиля объекта, содержащем источникизлучения с модулятором, прием излучения и подключенную к его выходу систему цепей, каждая из которых включает последовательно соединенные фильтр, калибратор амплитуды, вспомогательный генератор, дополнительный калибратор амплитуды и генератор дальномерной частоты, подключенный к входу модулятора, приемник излучения выполнен в виде многоканального гибридного электронно-оптического преобразователя - диокона, а устройство снабжено рассеивающей оптической системой, располагаемой между источником излучения и контролируемым объ976293 формула изобретения

3 ектом, и объективом, установленным между контролируемым объектом и приемником излучения и фокусирующим изображение объекта на катоде диокона .

На чертеже изображена принципиальная схема устройства для контроля профиля объекта.

Устройство содержит источник I излучения, например лазер; с модулятором 2, рассеивающую оптическую сис- 30 тему линзу 3, объектив 4, приемник излучения в виде многоканального гибридного электронно-оптического преобразователя - диокона 5 и подключенную к его выходу систему цепей, каж- 15 дая из которых включает последователь-, но соединенные фильтр 6, калибратор

7 амплитуды, вспомогательный генера" тор 8, дополнительный калибратор 9 ам+ плитуды и генератор 10, подключенный щ к входу модулятора 2. . Число цепей равно числу контролируемых элементов профиля объекта 11 (две цепи), Устройство работает следующим об- 2s разом.

Источник I излучения, например, лазер, модулированный совокупностью дальномерных частот через линзу 3, облучает поверхность контролируемого щ объекта 11. Изображение профиля контролируемого объекта 11 фокусируется объективом 4 на катоде дискона 5.

Сигналы на выходах диокона 5, число которых не меньше й, содержат колебания всех дальномерных частот. Каждый иэ фильтров 6, подключенных к одному иэ задействованных выходов диокона выделяет сигнал с одной иэ частот.

Этот сигнал через калибратор 7 ампли- 4в туды синхронизирует вспомогательный генератор 8, а тот; в свою очередь, через дополнительный калибратор 9 синхронизирует генератор 10 Каждая пара генераторов 8 и 10 входит в режим взаимной синхронизации с частотой синхронизации w*„(PEP;N) j, зависящей от оптической длины "источник излуче4 ния-элемент профиля объекта-приемник излучения" .. Контроль состоит .в сравнении совокупности частот синхрониза ции м;с совокупностью эталонных частот синхронизации ы .

Применение предлагаемого устройства упрощает операции по контролю формы изделий в производственных условиях, позволяет автоматизировать контроль. Ускоряется процесс выявления формы и ракурса различных трехмерных объектов, например воздушных и наземных целей, Устройство для контроля профиля объекта, содержащее источник излучения с модулятором, приемник излучения и подключенную к его выходу систему цепей, каждая из которых включает последовательно соединенные фильтр, калибратор амплитуды, вспомогательный генератор, дополнительный калибратор амплитуды и генератор дальномерной частоты, подключенный к входу модулятора, о т л и ч а ю щ е е с я тем, что, с целью повышения производитель" ности и точности контроля, приемник излучения выполнен в виде многоканального гибридного электронно-оптического преобразователя - диокона, а устройство снабжено рассеивающей оптической системой, располагаемой между источником излучения и контролируемым объектом, и объективом, устанавлива.емым между контролируемым объектом и приемником излучения и фокусирующим

Мэображением объекта на катоде диокона.

Источники информации, принятые во внимание при экспертизе

1. Петровский В.И,, Пожидаев О.А,.

Локаторы на лазерах. И,, Воениздат, 1969, с. 104.

2. Авторское свидетельство СССР

У 778518, кл, G 01 F 13/22, 1980 (прототип), 97"293 ираж дписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„ д. 4/5 аказ 9 9 филиал I атент, г, жгород, ул, Проектная, Составитель Л.Лобзова .Редактор Л.Гратилло Техред С. Иигунова

Корректор И. Ватрушкина
