Пороговое регенеративное устройство

Патент 976496

Авторы

Иллюстрации

Показать все

Реферат

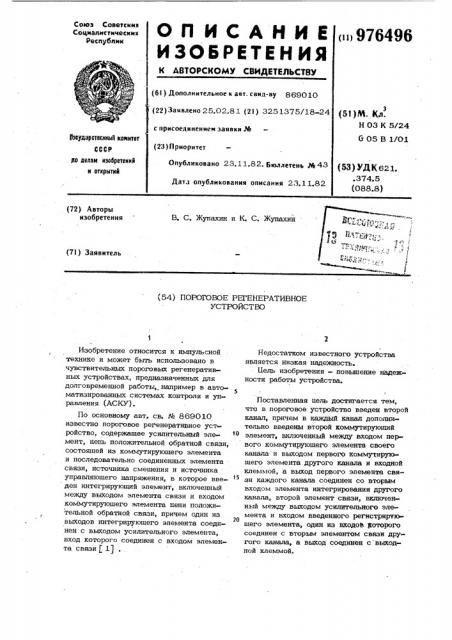

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

««976496 (6! ) Дополнительное к ает. свил-ву 869010 (22) Заявлено 25,02.81 (21) 3251375/18-24 (5t)M. 3(л.

Н 03 К 5/24 с присоединением заявки И

G 05 В 1/01

5Ьеударетвснный квинтет

СССР ло аелем нзебретеннй н открытий (23) П риоритет (53) УД К 621. .374 5 (088.8) Опубликовано 23.11.82. Бюллетень pg43

Дата опубликования описания 23.11.82 (72) Авторы изобретения 1 °

:У 1

В. С. жу и К. С. жу (71) Заявитель с-:, Ф

"" ъъ(54) ПОРОГОВОЕ РЕГЕНЕРАТИВНОЕ

УСТРОЙСТВО

Изобретение относится к импульсной технике и может быть использовано в чувствительных пороговых регенеративных устройствах, предназначенных для долговременной работы, например в автоматизированных системах контроля и управления (АСКУ) .

По основному авт. св. № 869010 известно пороговое регенеративное уст ройство, содержащее усилительный элемент, цепь положительной обратной связи, состоящей из коммутирующего элемента и последовательно соединенных элемента связи, источника смещения и источника управляющего напряжения, в которое введен интегрирующий элемент, включенный между выходом элемента связи и входом коммутирующего элемента цепи положительной обратной связи, причем один из выходов интегрирующего элемента соединен с выходом усилительного элемента, вход которого соединен с входом элемента связи (1) ..

Недостатком известного устройства является низкая надежность.

Бель изобретения вЂ” повышение надежности работы устройства.

Поставленная цель достигается тем, что в пороговое устройство введен второй канал, причем в каждый канал дополнительно введены второй коммутирующий элемент, включенный между входом первого коммутирующего элемента своего канала и выходом первого коммутирующего элемента другого канала и входной клеммой а выход первого элемента связи каждого канала соединен со вторым входом элемента интегрирования другого канала, второй элемент связи, включенный между выходом усилительного элемента и входом введенного регистриртюзо щего элемента, один из входоВ которого соединен с вторым элементом связи другого канала, а выход соединен c âûõîäной клеммой.

3 976496

На чертеже представлена блок-схема порогового регенеративного устройства.

Пороговое регенеративное устройство

1 содержит два канала диодного регенератора 2 с усилительными элементами 3 с открытым входом, цепями 4 обратной связи, источниками 5 управляющего напряжения, источниками 6 смещения, элементами 7 связи, элементами 8 интегрирования, коммутирующими нелинейны-!О ми элементами 9, вторыми элементами

10 связи, регистрирующими элементами

11, входные клеммы l«го входа 12 и

13, входные клеммы 2-го входа 14 и

15, выходные клеммы 16 и 17. 1$

Устройство работает следующим образом.

Импульсный сигнал запуска в случае исправных линий связи поступает на вхо ды усилительных элементов 3 обоих ди- щ одных регенераторов либо через клеммы

1-го входа 12 и 13, либо через клеммы 2-го входа 14 и 15. Сигнал усиливается усилительными элементами 3 с открытым входом и с их первых, выходов 25 подается на входы обоих элементов 7 связи (например импульсные трансформаторы) ° С первого выхода (например через обмотку импульсного трансформатора) каждого элемента 7 связи сигнал подает-зо ся на первый вход элемента 8 регулируемого интегрирования (реализуемого, например, на RC-элементах) в цепи 4 обратной связи своего диодного регенератора 2. Одновременно с второго выхода

35 каждого элемента 7 связи сигнал подается на второй вход элемента 8 суммирования и регулируемого интегрирования в цепи 4 обратной связи другого диодно го регенератора 2. Здесь происходит сглаживание пульсаций случайных параэитных флуктуаций, например вызванных собственными шумами устройства 1, а также снижается действие возможных кратковременных помех по сигнальным цепям и присадок напряжения по цепям питания за счет выбора оптимального значения полосы частот цепей 4 положи тельной обратной связи. Результирующий сигнал с выхода каждого иэ элементов

8 регулируемого интегрированияпоступает на входы двух коммутирующих нелинейных элементов 9 (например диодов), с помощью одного из них, выход которого соединен с входом усилительного элемента 3 своего диодного регенератора

2, осуществляется обрыв цепи 4 положительной обратной связи в данном регенераторе 2; с помощью .второгопередача результирующего сигнала на вход усилительного элемента 3 другого диодного регенератора 2. В случае превышения результирующим сигналом на выходе какого-либо элемента 8 регулируемого интегрирования суммарного напряжения источника 5 упраеляющего напряжения и источника 6 смешения коммутирующие нелинейные элементы 9 данного регенератора 2 переходят в проводящее состояние, его цепь 4 положительной обратной связи замыкается, происходит регенеративный процесс и на втором выходе соответствующего усилительного элемента 3 вырабатывается необходимьгй (по величине и длительности) для регистрирующего элемента 11 импульс, возвращающий также в исходное состояние (путем "сброса )элемент 8 регулируемого интегрирования. Со второго выхода каждого усилительного элемента 3 импульс ный сигнал поступает на вход своего элемента 10 связи (реализуемого, например, с помощью двух аккумулируюших конденсаторов). С первого выхода каж« дого элемента 10 связи сигнал подается на первый вход своего регистрирующего элемента 11 (йапример обмотку реле), а со второго выхода каждого элемента

10 связи вЂ” на второй вход регистрирующего элемента 1 1 другого регенератора

2. Регистрирующие элементы 11 обоих регенераторов 2 могут быть. выполнены по схеме резервирования, выходные сигналы с которых поступают на выходные клеммы 16 и 17.

Таким образом, предлагаемое пороговое регенеративное устройство, выгодно отличаясь от известного, характеризуется устойчивостью (верностью и безошибочностью) работы, т.е. обладает высокой надежностью.

Введение в схемное решение найденной комбинации различного вида избыточности (структурной, информационной, автоматического восстановления работоспособности) позволяет практически исключить наиболее опасные ошибки "первого вцда (ложные несрабатывания) при многих возможных случаях нарушений элементов и связей между ними (обрывы и линиях и элементах связи, выход из строя элемента суммирования и регулируемого интегрирования, коммутирующего линейного элемента, потеря усилительных свойств усилительным элементом и т.п.).

Экспериментально (путем имитации того или иного нарушения) показано, что пред5 976496 С лагаемое техническое решение обладает высокой чувствительностью к импульсным большей устойчивостью работы не только запускающим сигналам, стабильным попо сравнению с известным, но и по срав- роговым уровнем, воэможностью гибко нению с пороговым регенеративным уст- регулировать в широких пределах чувстройством при простой структурной избы- % вительностью устройства не только к инточности (например при двух каналах по- тенсивности импульсного сигнала, ио и стоянного резервирования) . к его длительности по двум каналам устПовышенная помехозащищенность схем- ройства. ного решения устройства как по цепям питания (возможность повышения степени i4 фильтрации за счет малого, до десятых Ф о р м у л а и э о б р е т е н и я сотых долей миллиампера, энергопотребления диодных регенераторов при автоном- Пороговое регенеративное устройство ном питании от аккумулирующей батареи: по авт. св. l4 869010, о т л и ч а юприменение элементов регулируемого ин- t5 щ е е с я тем, что, с целью повышения

1 тегрирования в цепях обратной связи),: надежности в работе устройства, в него так и по сигнаЛьным цепям (локализация введен второй канал, причем в каждый преобразовательного процесса в диодных канал дополнительно введены второй регенераторах, применение элементов ре» коммутирующий элемент, включенньМ гулируемого интегрирования в цепях об- 26 между входом первснго коммутирующего ратной связи, снижение уровни исходного элемента своего канала и выходом першумового напрякения на коммутирующих вого коммутирующего элемента другого нелинейных элементах) позволяет практи канала, и входной клеммой, а выход перчески исключить ошибки "второго вида« вого элемента связи каждого канала сое(ложные срабатывания) и сохранить ус-, >> динен с вторым входом элемента интегритойчивость работы устройства в условиях рования другого канала, второй элемент действия просадок напряжения питания . связи, включенный между выходом усни электропомех. лительного элемента и входом введеино»

Применение предлагаемого порогового го регистрирующего элемента, один из регенеративного устройства с высокой 30 входов которого соединен с вторым эле» устойчивостью работы для долговремен- ментом связи другого канала, а выход ных (или ответственных) контроля и из- соединен с выходной клеммой. мерения, например в аппаратуре АСКУ, соответственно позволяет снизить как Источники информации, "риск заказчика" так и «риск изготови- принятые во внимание при экспертизе

t 35 теля" 1. Авторское свидетельство СССР

Предлагаемое портовое регенератив- . 34 869010, кл. Н 03 К 5/24, ное устройство характеризуется также 28.08.79.

976496

Составитель Л. Николаева

Редактор С. Патрушева Техред З.Палий Корректор И. Ватрушкина

Заказ 9013/78 Тираж 959 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретший и открытий

1l3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
