Реферат



СОЕДИНИТЕЛЬНЫЙ ЗАЖИМ для опрессовки сталеалюмиыиевых проводов взрывом содержащий алюминиевый корпус в виде цилиндрической втулки, на наружной поверхности которой нанесен защитный слой и расположенный на нем заряд взрывчатого вещества, отличающийся тем, что, с целью повышения.надежности соединения , он снабжен элементами, выполненными КЗ материала, механическая прочность которого вьше механической прочности алюминия, например из стальной проволоки, расположенными равномерно по окружности вдоль оси - втулки на расстоянии от последней, равном или большем радиуса провода .

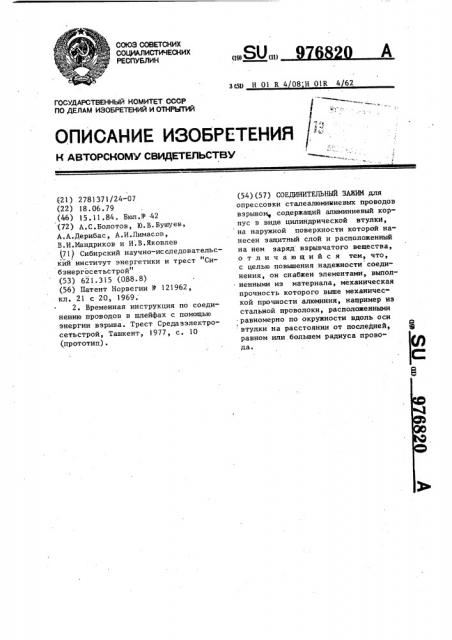

и9 SU(ii) СО1ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

OllHCAHHE ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (2I) 2781371/24-07 (22) 18.06.79 (46) 15.11.84. Бюл.Р -42 (72) А.С.Болотов, Ю.В.Бушуев, А.А.Дерибас, А.И.Лимасов, В.И.сандриков и И.В.Яковлев

171) Сибирский научно-исследовательский институт энергетики и трест "Сибэнергосетьстрой" (53) 621.315 (088.8) (56) Патент Норвегии У 121962, кл. 21 с 20, 1969.

2. Временная инструкция по соединению проводов в шлейфах с помощью энергии взрыва. Трест Средазэлектросетьстрой, Ташкент, 1977, с. 10 (прототип). зов H 01 R 4/08 H OIR 4 62 (54) (57) СОЕДИНИТЕЛЬНЫЙ ЗА1104И для опрессовки сталеалюмиыиевых проводов взрывом„ содержащий алюминиевый корпус в виде цилиндрической втулки, на наружной поверхности которой нанесен защитный слой и расположенный на нем заряд взрывчатого вещества, отличающийся тем, что, с целью повышения надежности соединения, он снабжен элементами, выпол- ненными из материала, механическая прочность которого выше механической прочности алюминия, например из стальной проволоки, расположенными равномерно по окружности вдоль оси

: втулки на расстоянии от последней, равном или большем радиуса провода. жим для опрессовки сталеалюминиевых проводов взрывом, содержащий алюминиевый корпус в виде цилиндрической втулки, на наружной поверхности которой нанесен защитный слой и расположенный на нем заряд взрывчатого вещества, снабжен, элементами, выполненными из материала, мехайическая прочность которого выше механической прочности алюминия, например из стальной проволоки, расположенными равномерно по окружности вдоль оси втулки на расстоянии от последней, равном при большем радиуса провода.

Суммарное сечение элементов выбирается таким, чтобы прочность армированного соединения превышала прочность соединяемых проводов.

На фиг. 1 показан соединительный зажтм, продольный разрез; на фиг.2— разрез А-А фиг.l.

Соединительный зажим состоит из алюминиевого корпуса 1, на поверхности которого находятся защитный слой 2 и заряд взрывчатого вещества 3, а на внутренней поверхности или внутри корпуса 1 установлены элементы 4, симметрично расположенные вокруг соединяемых проводов 5 и 6, вдоль оси последних. Элементы .выполнены из материала, механическая прочность которого выше механической прочности алюминия. Монтаж соединительного зажима осуществляют

1 следуюшим образом.

Пример 1. Если элементы 4 установлены в корпусе 1 в заводских условиях, то концы проводов 5 и 6 вставляют в корпус 1 так, чтобы они состыковались посредине корпуса 1, после чего производят подрыв заряда взрывчатого вещества 3, который опрессовывает соединение.

Пример 2, Если элементы 4 заранее не установлены, то после установки внутри корпуса i проводов 5 и 6 так, чтобы они состыковались посредине корпуса 1, в свободное пространство между корпусом 1 и провода" ми 5 и 6 вставляют армирующие элементы 4 равномерно вокруг провода;

После установки элементов производят подрыв заряда 3.

t 976820

Изобретение относится к электротехнике, а более конкретно к устройствам, предназначенным для соединения проводов воздушных линий электропередач взрывным способом.

Известны соединительные зажимы для опрессовки на проводах с помощью энергии взрыва fl) состоящие из алюминиевого корпуса с расположенными на нем защитным слоем и заря- 10 дом взрывного вещества, стальной втулки с осевыми прорезями подобно цанговому зажиму и промежуточной алюминиевой втулки. Эти .соединительные зажимы опрессовывают на сталеалю- 15 миниевых проводах подрывом одного заряда взрывчатого вещества так, что алюминиевый корпус обжимает алюминиевые жилы, а стальная втулка плотно обжимает стальные жилы провода. Про- 20 межуточную втулку устанавливают поверх стальной втулки для выравнивания диаметра алюминиевого корпуса.

Зажим этого типа имеет высокую механическую прочность и надежность.

Однако он конструктивно сложен и тре" бует тщательной ступенчатой раздел„ ки сталеалюминиевого провода при мон- ! таже соединителя.

Известен также соединительный за- жим для онрессовки сталеалюминиевых проводов воздушных линий электропередач, состоящий иэ алюминиевого корпуса с защитным слоем, на котором расположен заряд взрывчатого вещест35 ва (2). И этом случае соединенные встык провода опрессовывают алюминиевым корпусом, который несет всю механическую нагрузку при натяжении провода.

Это зажим прост по конструкции и предполагает простую технологию соединения проводов. Однако он имеет низкую механическую прочность, которая по существу определяется проч45 костью алюминиевого корпуса соединительного зажима, и поэтому применяется только при соединении проводов в шлейфах. °

Целью изобретения является увели50 чение механической прочности соединения при сохранении простоты монтажа.

Поставленная цель дос. гигается тем, что предложенный соединительный за55

976820
