Лечебно-профилактическая мягкая мебель
Иллюстрации
Реферат

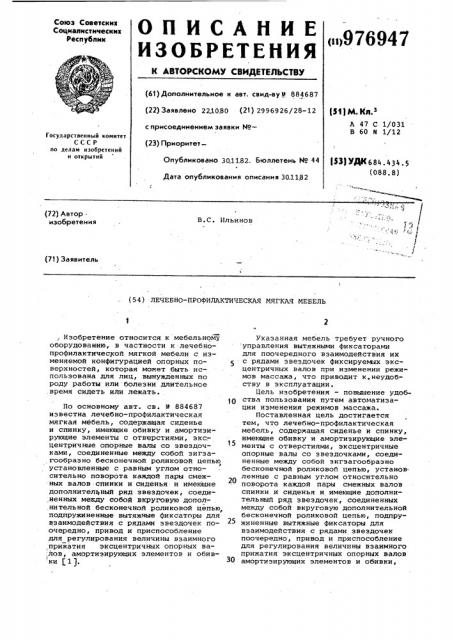

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (щ976947
Союз Советских
Соцнвлнстнческнх
Республик (61) Дополнительное к авт. саид-вуР 884687 (22) Заявлено 2210.80 (21) 2996926/28-12 с присоединением заявки ¹(23) ПриоритетОпубликовано 30.11.82. Бюллетень ¹ 44
Дата опубликования описания 30.1182 (31) М. Кл.з
A 47 С 1/031
В 60 М 1/12
Государственный комитет
СССР но делам изобретений и открытий (%3) УД 4 684 ° 434. 5 (088.8) (72) Автор изобретения
B C. Ильинов
7,*.2 .!
I с. (71) Заявитель (54) ЛЕЧЕБНО-ПРОФИЛАКТИЧЕСКАЯ МЯГКАЧ МЕБЕЛЬ, Изобретение относится к мебельному оборудованию, в частности к лечебнопрофилактической мягкой мебели с изменяемой конфигурацией опорных поверхностей, которая может быть использована для лиц, вынужденных по роду работы или болезни длительное .время сидеть или лежать.
По основному авт. св. В 884687 известна лечебно-профилактическая мягкая мебель, содержащая сиденье и спинку, имеющие .обивку и амортизирующие элементы с отверстиями, экс; центричные опорные валы со звездочками, соединенные между собой зигзагообразно бесконечной роликовой цепью
/ установленные с равным углом относительно поворота каждой пары смежных валов спинки и сиденья и имеющие дополнительный ряд звездочек, соеди,ненных мехсду собой вкруговую допол- . нительной бесконечной роликовой цепью, подпружиненные вытяжные фиксаторы для взаимодействия с рядами звездочек поочередно, привод и приспособление для регулирования величины взаимного прижатия эксцентричных опорных ва:лов, амортизирующих элементов и обивки 1 1).
Указанная мебель требует ручного управления вытяжными фиксаторами для поочередного взаимодействия их с рядами звездочек фиксируемых эксцентричных валов при изменении режимов массажа, что приводит к.неудобству в эксплуатации.
Цель изобретения — повышение удобства пользования путем автоматизации изменения режимов массажа.
Поставленная цель достигается тем, что лечебно-профилактическая мебель, содержащая сиденье и спинку, имеющие обивку н амортизирующие элементы с отверстиями, эксцентричные опорные валы со звездочками, соединенные между собой зигзагообразно бесконечной роликовой цепью, установ. ленные с равным углом относительно поворота каждой пары смежных валов спинки и сиденья и имеющие дополнительный ряд звездочек, соединенных между собой вкруговую дополнительной бесконечной роликовой цепью, подпружиненные вытяжные фиксаторы для взаимодействия с рядами звездочек поочередно, привод и приспособление для регулирования величины взаимного прижатия эксцентричных опорных валов амортизирующих элементов и обивки, 976947
65 имеет каретки, каждая из которых соединена с одной из бесконечных роликовых цепей посредством кулачковой пары, и вытяжные ручки, расположенные по торцам каждого фиксируемого эксцентричного нала соосно ему, каждая из которых закреплена на одной из кареток шарнирно и имеет отверстия, в которых расположены подпружиненные вытяжные фиксаторы, при этом каждая из кареток и ее кулачковая пара установлены соответ ственно в спинке и в сидении.
На фиг. 1 изображена лечебнопрофилактическая мягкая мебель, общий вид; на фиг. 2 — сечение A-A на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4 — разрез В-В на Фиг. 2.
Предлагаемая лечебно-профилактическая мягкая мебель содержит сиденье 1 и спинку 2, имеющие обивку
3 и амортизирующие .элементы 4 с мелкими отверстиями (не показаны), смонтированные на каркасе 5 эксцентричные опорные валы 6 и 7, имеющие на концах звездочки 8 и 9, образующие ряд и соединенные между собой зигзагообразно бесконечной роликовой цепью 10 с оттяжным роликом 11, дополнительный ряд звездочек 12 и 13, установленных на других концах эксцентричных опорных валов 6 и 7 и соединенных между собой вкруговую бесконечной роликовой цепью 14 в зоне сиденья и спинки. Валы 6 и 7 установлены в зоне сиденья и спинки с равным углом относительного поворота каждой ,пары смежных валов 6 и 7 между направлениями их эксцентриситетов, равным 56o ja, где И вЂ” количество валов в сиденьи или спинке (в данном случае М = 6, угол равен 60О), при этом валы 6 соединены со звездочками 8 и 12 жестко, а смежные с ними валы 7 несут звездочки 9 и 13, установленные с возможностью поочередной фиксации на этих валах посредством вытяжных подпружиненных фиксаторов
15, которые установлены в отверстиях
16 на торцах валов 7. Звездочки 9 и 13 имеют отверстия 17 на торцах для фиксаторов 15. По торцам каждого фиксируемого вала 7 соосно ему установлены вытяжные ручки 18, каждая из которых имеет отверстия 19, в которых расположены подпружиненные вытяжные фиксаторы 15. Вытяжные ручки 18 шарнирно соединены с одной из кареток 20 или 21, установленных соответственно в направляющих 22 на каркасе 5 в сидении и спинке и co" единенных с бесконечной роликовой цепью 14 посредством кулачковых пар 23. Каждая из кулачковых пар 23 имеет жестко закрепленную на каретке
20 или 21 пластину с овальным отвер-, стием 24, в котором .расположен ролик
25, эксцентрично закрепленный на колесе червячной передачи, соединенной с роликовой цепью 14 посредством зубчатого диска 26. Мебель имеет прйспособление 27 для регулирования
5 величины взаимного прижатия эксцентричных опорных валов 6 и 7, амортизирующих элементов 4 и обивки 3, содержащее полость для подачи сжатого воздуха (не показана). Привод ме10. бели состоит из электродвигателя 28, редуктора 29 и приводного вала 30, соединенных между собой передачами
31 и 32, при этом приводной вал 30 соединен .с бесконечной роликовой цепью 10.
Лечебно-профилактическая мягкая мебель работает следующим образом.
От электродвигателя 28 и редуктора
29 посредством передач 31 и 32 вращение передается на приводной вал 30 и далее через бесконечную роликовую цепь 10, звездочки 8, эксцентричные опорные валы 6 и звездочки 12 на бесконечную роликовую цепь 14, которая, перемещаясь, приводит во вращение через зубчатые диски 26 червячные передачи колеса с эксцентричными роликами 25 кулачковых пар 23 в сидении 1 и спинке 2. При вращении колеса с роликом 25 кулачковой пары, например, сиденья по стрелке а ролик, контактируя .с к1>аями овального отверстия 24 на пластине каретки
20, перемещает каретку вправо, а затем при выходе на большой радиус ее овального отверстия 24 обеспечивает удерживание каретки 20 в крайнем .правом положении. При перемещении
Каретки вправо вытяжные ручки 18, йеремещаясь вместе с кареткой, отод40 вигают фиксаторы 15 от звездочек
13, не выводя их из отверстий 16 на торцах валов 7, и подпружинивают фиксаторы 15 звездочек 9, которые контактируют в это время с торцами
45 звездочек 9, которые вращаются свободно на валах 7 под действием роликовой цепи 10. При совпадении отверстий 1.7 н@ торцах звездочек 9 с фиксаторами 15 последние перемещаются под действием пружин в эти отверстия, фиксируют звездочки 9 на валах 7, что вызывает вращение валов 7 в противоположных валам 6 направлениях вследствие зигзагообразного соединения роликовой цепью 10 звездочек 8 и 9. При вращении валов 7 вытяжные ручки 18 вращаются вместе с фиксаторами 15, расположенными в отверстиях 19 вытяжных ручек. Вращение каждой пары смежных валов 6 и 7
60 в разные стороны обеспечивает имитацию режима массажного разглаживания.
При дальнейшем вращении колеса с роликом 25 каретка 20 перемещается влево и затем удерживается .некоторое время в крайнем левом положении.
976947
Формула изобретения
3f 28
Фиа1
При этом вытяжные ручки 18 сначала вытягивают фиксаторы 15 из отверстий звездочек 9, затем аналогично происходит фиксация звездочек 13 на валах 7, которые при этом начинают вращаться в одну сторону с валами 6 вследствие соединения звездочек 13 и 12 бесконечной роликовой цепью вкруговую. Вращение каждой пары смежных валов в одну сторону обеспечивает имитацию режима массажного поглаживания. Переключение режимов массажа в зоне спинки производится посредством аналогичного перемещения каретки 21 в направляющих 22 каркаса 5. Для натяжения зигзагообразно установленной роликовой цепи
10 используется оттяжной ролик 11, Для регулирования величины взаимного прижатия эксцентричных опорных валов 6 и 7, амортизирующих элементов 4 и обивки 3 в полость приспособления 27 подается сжатый воздух, что позволяет регулировать усилие массажа и обеспечивает вентилирова ние тела.
Лечебно-профилактическая мягкая мебель по авт. св. 9 884687, о тл и ч а ю щ а я с я тем, что, с целью повышения удобства пользования путем автоматизации изменения режимов массажа, она имеет каретки, каждая из которых соединена с одной из бесконечных роликовых цепей посредством
10 кулачковой пары, и вытяжные ручки, расположенные по торцам каждого фиксируемого эксцентричного вала соосно ему, каждая из которых закреплена иа одной иэ кареток шарнирно и имеет
15 отверстия, в которых расположены подпружиненные вытяжные фиксаторы, при этом каждая иэ кареток и ее кулачковая пара установлены соответственно в спинке и в сидении.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 884687, кл, A 47 С 1/031, В 60 N 1/12, 1978.
