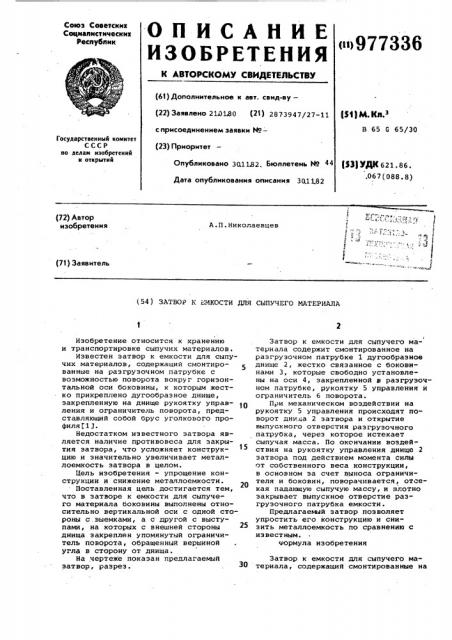

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ю 977336 (6!) Дополнительное к авт. свид-ву— (22) Заявлено 210180 (21) 2873947/27-11 с присоединением заявки Нов (23) Приоритет

Опубликовано 30.1)„82. Бюллетень М 44

Дата опубликования описания 301182 (И) М.Кл.з

В 65 С 65/30

Государственный комитет

СССР по делам изобретений и открытий (53) УДЯ 621. 86..067(088.8) (72) Автор изобретения

A П Николаевцев (71) Заявитель (54 ) ЗАТВОР K ЕМКОСТИ ДЛЯ СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к хранению и транспортировке сыпучих материалов.

Известен затвор к емкости для сыпучих материалов, содержащий смонтированные на разгрузочном патрубке с возможностью поворота вокруг горизонтальной оси боковины, к которым жестко прикреплено дугообразное днище, закрепленную на днище рукоятку управления и ограничитель поворота, представляющий собой брус уголкового профиля 13.

Недостатком известного затвора является наличие противовеса для закрытия затвора, что усложняет конструкцию и значительно увеличивает металлоемкость затвора в целом.

Цель изобретения - упрощение конструкции и снижение металлоемкости.

Поставленная цель достигается тем, что в затворе к емкости для сыпучего материала боковины выполнены относительно вертикальной оси с одной стороны с.выемками, а с другой с выступами, на которых с внешней стороны днища закреплен упомянутый ограничитель поворота, обращенный вершиной угла в сторону от днища.

На чертеже показан предлагаемый затвор, разрез.

Затвор к емкости для сыпучего материала содержит смонтированное на разгрузочном патрубке 1 дугообразное днище 2, жестко связанное с боковинами 3, которые свободно установлены на оси 4, закрепленной в разгрузочном патрубке, рукоятку 5 управления и ограничитель б поворота.

При механическом воздействии на рукоятку 5 управления происходят поворот дни. à 2 затвора и открытие выпускного отверстия разгрузочного патрубка, через которое истекает сыпучая масса. По окончании воздействия на рукоятку управления днище 2 затвора под действием момента силы от собственного веса конструкции, в основном эа счет выноса ограничителя и боковин, поворачивается, отсекая падающую сыпучую массу, и яготно закрывает выпускное отверстие разгрузочного патрубка емкости.

Предлагаемый затвор позволяет упростить его конструкцию и снизить металлоемкость по сравнению с известным. формула изобретения

Затвор к емкости для сыпучего материала, содержащий смонтированные на

977336, Составитель Т.Губина

Техред С.Мигунова Корректор В.Прохненко

Редактор Т.Лопатина

9095/24 Тираж 977 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )Х-35, Раушская наб., д. 4/5

Заказ

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 разгрузочном патрубке с возможностью поворота вокруг горизонтальной оси боковины, .к которым жестко прикреплено дугообразное днище, закрепленную на днище рукоятку управления и ограничитель поворота, представляющий собой брус уголкового профиля, о тл и ч а ю шийся тем, что, с целью упрощения конструкции и снижения металлоемкости, боковины выполнены относительно вертикальной оси с од- 10 ной стороны с выемками, а с другой с выступами, на которых с внешней стороны днища закреплен упомянутый ограничитель поворота, обращенный вершиной угла в сторону от днища.

Источники информации, принятые во внимание при экспертизе

1. Транспортер универсальный и унифицированный ТУУ-2. Техническое описание v инструкция по эксплуатации. М., Иэд-во Министерства машиностроения для животноводства и кормопроизводства СССР, 1979.
