Плавучее устройство для сбора нефти и других веществ с поверхности воды

Плавучее устройство для сбора нефти и других веществ с поверхности воды

Иллюстрации

Показать все

Реферат

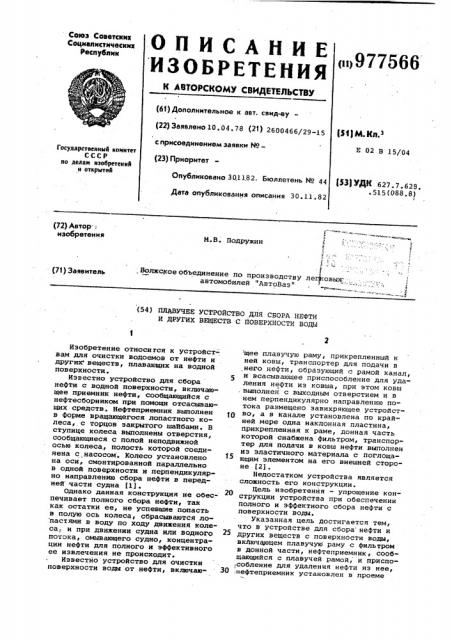

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61)Дополнительное к авт. свид-ву— (22) Заявлено10.04.78 (21) 2600466/29-15 (ЗМ) М.К1т.з с присоединением заявки №(23) Приоритет

E 02 В 15/04

Государственный комитет

СССР по делам изобретений н открытий

Опубликовано 30.1182, Бюллетень ¹ 44

Дата опубликования описания 30.11.82 (53) УДК 627. 7. 628. . 515 (088.8) 1

C

Ф (72) Автор . изобретения

М.В. Подружин

Ф ,Волжское объединение по производству лефовых= автомобилей "АвтоВаз" ъ (71) Заяв итель (54) ПЛАВУЧЕЕ УСТРОЙСТВО ДЛЯ СБОРА НЕФТИ

И ДРУГИХ ВЕЩЕСТВ С ПОВЕРХНОСТИ ВОДЫ

Изобретение относигся к устройствам для очистки водоемов от нефти и других веществ, плавающих на водной поверхности.

Известно устройство для сбора нефти с водной поверхности, включающее приемник нефти, сообщающийся с нефтесборником при помощи отсасывающих средств. Нефтеприемник выполнен в форме вращающегося лопастного колеса,. с торцов закрытого шайбами. В ступице колеса выполнены отверстия, сообщающиеся с полой неподвижной осью колеса, полость которой соединена с насосом . Колесо установлено на оси, смонтированной параллельно в одной поверхности и перпендикулярно направлению сбора нефти в передней части судна (13.

Однако данная конструкция не обеспечивает полного сбора нефти, так как остатки ее, не успевшие попасть в полую ось колеса, сбрасываются лопастями в воду по ходу движения колеса, и при движении судна или водного потока, омывающего судно, концентрации нефти для полного и эффективного ее извлечения не происходит.

Известно устройство для очистки поверхности воды от нефти, включаю щее плавучую раму, прикрепленный к ней ковш, транспортер для подачи в него нефти, образующий с рамой канал, и всасывающее приспособление для удаления нефти из ковша, при этом ковш .выполнен с выходным отверстием и в нем перпендикулярно направлению по" тока размещено завихряющее устройство, а в канале установлена по крайней мере одна наклонная пластина, прикрепленная к раме, донная часть которой снабжена фильтром, транспортер для подачи в ковш нефти выполнен из эластичного материала с поглощающим элементом на его внешней стороне (2) .

Недостатком устройства является сложность его конструкции.

Цель изобретения — упрощение конструкции устройства при обеспечении полного и эффектного сбора нефти с поверхности воды.

Указанная цель достигается тем, что в устройстве для сбора нефти и других веществ с поверхности воды, вкЛючающем плавучую раму с фильтром в донной части, нефтеприемннк сообщающийся с плавучей рамой, и приспо собление для удаления нефти из нее, ЗО нефтепрнемннк установлен в проеме

977566

Формула изобретения плавучей рамы со стороны сбора нефти и выполнен в виде многолопастного колеса, снабженного независимым приводом, закрытого по торцам дисками и размещенного так, что его ось параллельна водной поверхности и перпенди- кулярна к направлению транспортирования нефти.

При этом многолопастное колесо облицовано гидрофобным материалом. На чертеже изображена схема пред- !О лагаемого устройства.

Устройство с для сбора нефти включает плавучую раму 1 с фильтром 2 в t донной части и всасывающим приспособлением 3 для удаления нефти из нее, Стенки плавучей рамы 1 погружены в воду, а в одной из них со стороны сбора нефти выполнен проем с вмонтированным в него многолопастным колесом 4 так что ось его параллельна вод-ъо най поверхности и перпендикулярна к найравлению транспортирования нефти, а лопасти 5 погружены в воду для обеспечения сбора и накопления нефти. Лопастное колесо 4 по торцам закрыто

-дисками 6, облицовано гидрофобным материалом и снабжено приводом 7 вращения.

Сбор нефти с поверхности водоема производится как при стационарном положении устройства, так и при движении его по водной поверхности.

При этом погруженное в воду, вращающееся многолопастное колесо 4, закрытое с торцов дисками 6, захватывает водную поверхность частями, рав- 35 ными площади, ограниченной двумя соседними лопастями 5 и дисками 6, и вместе с пленкой нефти беэ интенсивного перемешивания транспортирует через проем внутрь плавучей рамы 1. 40

Тонкий слой нефти внутри рамы 1 в процессе сбора аккумулируется в толстый. Вытеканию нефти препятствует погруженное в воду колесо 4, которое лопастями 5 перекрывает проем s стен-45 ке рамы 1. Вйносу нефти лопастями 5 препятствует облицовка их гидрофобным материалом. Накопленную в плавучей раме 1 нефть отсасывает приспособле- ние 3. Собранная таким образом нефть содержит минимальный процент воды.

Предлагаемое устройство по сравнению с известными конструктивно проще при более высокой производительности, и эффективности его работы, так как наличие независимого привода обеспечивает возможность регулировать скорость вращения колеса в зависимости от количества нефти на поверхности воды, скорости течения водного потока и других Факторов, а в замкнутом рамой пространстве происходит концентрация нефти в толстый слой, из которого нефть отсасывается практически, без воды.

1. Плавучее устройство для сбора нефти и других веществ с поверхности воды, включающее плавучую раму с фильтром в донной ее части, нефтенриемник, сообщающийся с плавучей рамой, и приспособление для удаления нефти из нее, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции при обеспечении полного и эффективного сбора нефти, нефтеприемнвк установзен в проеме плавучей рамы со стороны сбора нефти и выполнен в виде многолопастного колеса, снабженного независимым приводом, закрытого по тор-, .цам дисками и размещенного так, что его ось параллельна водной поверхности и перпендикулярна к направлению транспортирования нефти.

2. Устройство по п; 1, о т л и— ч а ю щ е е с я тем, что многолопастное колесо облицбвано гидрофобным ма-териалом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 70839, кл. В 63 В 35/32, 1948.

2. Патент СССР 9 579921, кл. Е 02 В 15/04, 1973 (прототип).
