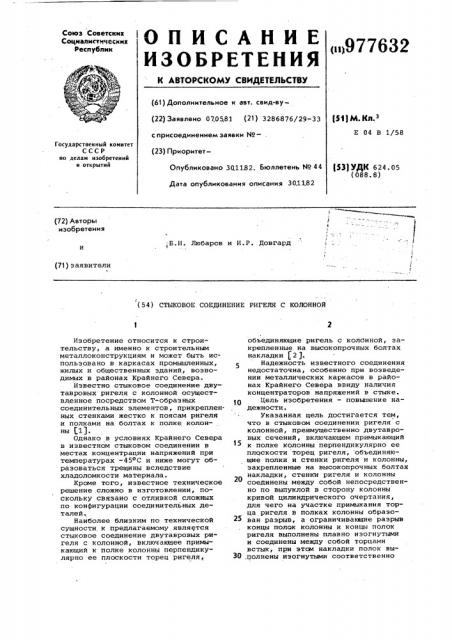

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналисткчвсккх

Реслублнк рл977632 (61) Дополнительное к авт. свид-ву(22} Заявлено 070581 (21) 3286876/29-33 сприсоединениемзаявкм ¹» . (23) ПриоритетОпубликовано 30.1132. Бюллетень № 44 (311М Кл з

Е 04 В 1/58

Государствекный комитет

ССС P оо делам изобретеиии и открытий (53) УДК 624. 05 (088.8) Дата опубликования описания 301182 (72) Авторы изобретения

;Б.И. Любаров и И.P. Довгард (71) э аявители

/ (54) СТЫКОВОЕ СОЕДИНЕНИЕ РИГЕЛЯ С КОЛОННОЙ

Изобретение относится к строительству, а именно к строительным металлоконструкциям и может быть использовано в каркасах промышленных, жилых и общественных зданий, возводимых в районах Крайнего Севера.

Известно стыковое соединение двутавровых ригеля с колонной осуществленное посредством Т-образных соединительных элементов, прикрепленных стенками жестко к поясам ригеля и полками на болтах к полке колонны 11.

Однако в условиях Крайнего Севера в известном стыковом соединении в местах концентрации напряжений при температурах -45 C и ниже могут образоваться трещины вследствие хладоломкости материала.

Кроме того, известное техническое решение сложно в изготовлении, поскольку связано с отливкой сложных по конфигурации соединительных деталей., Наиболее близким по технической сущности к предлагаемому является стыковое соединение двутавровых ригеля с колонной, включающее примыкающий к полке колонны перпендикулярно ее плоскости торец ригеля, объединяющие ригель с колонной, закрепленные на высокопрочных болтах накладки (2 ).

Надежность известного соединения недостаточна, особенно при возведении металлических каркасов в районах Крайнего Севера ввиду наличия концентраторов напряжений в стыке.

Цель изобретения — повышение надежности.

Укаэанная цель достигается тем, что в стыковом соединении ригеля с колонной, преимущественно двутавровых сечений, включающем примыкающий

15 к полке колонны перпендикулярно ее плоскости торец ригеля, объединяющие полки и стенки ригеля и колонны, закрепленные на высокопрочных болтах накладки, стенки ригеля и колонны соединены между собой непосредственно по выпуклой в сторону колонны кривой цилиндрического очертания, для чего на участке примыкания торца ригеля в полках колонны образован разрыв, а ограничивающие разрыв концы полок колонны и концы полок ригеля выполнены плавно изогнутыми и соединены между собой торцами встык, при этом накладки полок выЗO,полнены изогнутыми соответственно

977632 плоскости изгиба их концов, а наклад ки стенок - криволинейного .очертания соответственно кривизне линии стыка . стенок ригеля и колонны.

Стыковое соединение может быть снабжено жестко соединенными в зоне стыка со стенками ригеля и колонны элементами усиления.

При этом элементы усиления выполнены в виде листовых фасонок, прилегающих своей плоскостью к стенкам ригеля и колонны.

На чертеже изображено стыковое соединение.

Узел состоит из отрезка ригеля 1 со стенкой 2 и полками 3, отрезка колонны 4 со стенкой 5 и полками б.

Линия стыка стенок 2 и 5 и полок 3 и б проходит по выпуклой в сторону колонны линии 7. Оси полок 3 непрерывно переходят в оси полок 6, а линия 7 пересекается этими осями под прямым углом. Накладки 8 изогнуты в соответствии с осями полок 3 и б, а накладка 9 очерчена по овалу, соответствующему линии 7. Все накладки крепятся на высокопрочных болтах

10. Стенки 2 и 5 в зоне узла обычно утолщают листовыми фасонками, прикрепляемыми сварными швами 11 к ригелю и 12 — к колонне.

Повышение прочности узла объясняется тем, что накладки 8 на полках 3 значительно увеличивают сечение полок и препятствуют спрямлению или изгибу полок под воздействием усилий в поясах ригеля и колонны. Накладки 9 увеличивают сечение металла стенок в наиболее напряженном участке стенки узла и одновременно выполняют функцию ребер жесткости.

Изобретение позволяет повысить прочность и надежность стыков металлоконструкций и может найти применение при возведении каркасов зданий и сооружений в районах Крайнего Севера. формула изобретения

1. Стыковое соединение ригеля с колонной, преимущественно двутавровых сечений, включающее примыкаю5 щий к полке колонны перпендикулярно ее плоскости торец ригеля, объединяющие полки н стенки ригеля и колонны, закрепленные на высокопрочных болтах накладки, о т л и ч а—

1О ю щ е е с я тем, что, с целью повышения надежности, стенки ригеля и колонны соединены между собой непосредственно по выпуклой в сторону колонны .кривой цилиндрического 5 очертания, для чего на участке примы- кания торца ригеля в полках колонны образован разрыв, а ограничивающие разрыв концы полок колонны и концы полок ригеля выполнены плавно

2О изогнутыми и соединены между собой торцами встык, при этом накладки полок выполнены изогнутыми соответственно плоскости изгиба их концов, а накладки стенок — криволинейного очертания соответственно кривизне линии стыка стенок ригеля и колонны.

2. Стыковое соединение по п. 1, о т л и ч а ю щ е е с я тем, что оно снабжено жестко соединенными в зоне стыка со стенками ригеля и колонны элементами усиления.

3. Стыковое соединение по п. 2, о т л и ч а ю щ е е с я тем, что элементы усиления выполнены в виде листовых фасонок, прилегающих своей

З5 еплоскостью к стенкам ригеля и колонны

Источники информации, принятые во внимание при экспертизе

1. Заявка Японии Р 543525, кл. E 04 В 1/58, 1979.

2. Попов A.Н. Конструкции промышленных зданий. М., Стройиздат, 1972, 45 с. 125, рис. 111.15 (прототип).
