Устройство для выверки оборудования на фундаменте

Устройство для выверки оборудования на фундаменте

Иллюстрации

Показать все

Реферат

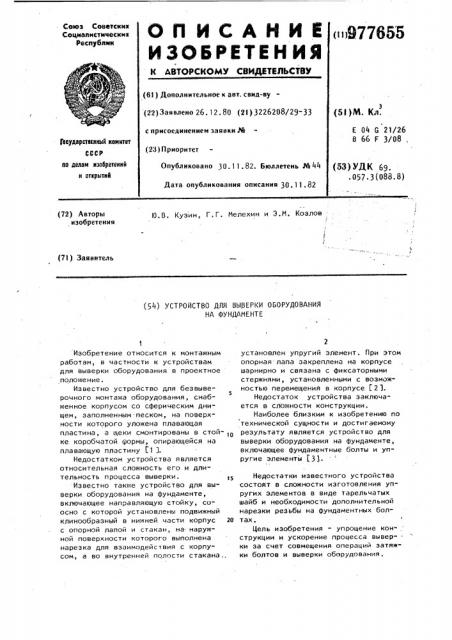

пв977655

ОП ИСАКИИ

ИЗОБРЕТЕНИЯ к лвторСКОМУ СвидютельСтау

Союз Советскин

Социалистические

Республик (61) Дополнительное к авт. саид-ву (53)М. Кл. (22) Заявлено 26. 12. 80 (21) 3226208/29-33

Е 04 6 21/26

В 66 F 3/08, с присоединением заявки РЙ

Гааударстеенный комнтет

СССР по делам нзабретеннй н аткрытнй (2В) Приоритет (53) УДК 69. .057 3(088.8) Опубликовано 30. 11. 82. Бюллетень рй 44

Дата опубликования описания 30 . 1 1. 82

l0.Â, Кузин, Г.Г. Мелехин и Э.М. Козлов (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫВЕРКИ ОБОРУДОВАНИЯ

НА ФУНДАМЕНТЕ

Изобретение относится к монтажным работам, в частности к устройствам для выверки оборудования в проектное положение.

Известно устройство для безвыве5 рочного монтажа оборудования, снабженное корпусом со сферическим днищем, заполненным. песком, на поверхности которого уложена плаваюцая пластина, а цеки смонтированы в стой- 1 ке коробчатой формы, опирающейся на плавающую пластину Г1 ).

Недостатком устройства является относительная сложность его и длительность процесса выверки. 15

Известно такие устройство для выверки оборудования на фундаменте, включающее направляющую стойку, соосно с которой установлены подвижный клинообразный в нижней части корпус 20 с опорной лапой и стакан, на наружной поверхности которого выполнена нарезка для взаимодействия с корпусом, а во внутренней полости стакана .. установлен упругий элемент. При этом опорная лапа закреплена на корпусе шарнирно и связана с фиксаторными стержнями, установленными с возможностью перемещения в корпусе (2 j.

Недостаток устройства заключается в сложности конструкции.

Наиболее близким к изобретению по

1 технической сущности и достигаемому результату является устройство для выверки оборудования на фундаменте, включающее фундаментные болты и упругие элементы f3).

Недостатки известного устройства состоят в сложности изготовления упругих элементов в виде тарельчатых шайб и необходимости дополнительной нарезки резьбы на фундаментных болтах.

Цель изобретения - упрощение конструкции и ускорение процесса выверки за счет совмещения операций затяжки болтов и выверки оборудования.

977655

Формула изобретения

ВНИИПИ Заказ 9144/40 Тираж 724 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная,4

3.

Указанная цель достигается тем, что в устройстве для выверки оборудования на фундаменте, включающем фундаментные болты и упругие элементы, последние выполнены в виде отрезков равнополочных уголков, к ребрам которых присоединены опорные пластины.

На чертеже изображено предлагаемое устройство, общий вид.

Устройство состоит из отрезков 10 равнополочных уголков .1. К ребрам уголков присоединены опорные пластины 2; Своими полками уголки опираются на опорные плиты 3.

Выверка оборудования с применением устройства производится следующим образом.

На бетон фундамента с обеих сторон от фундаментных .болтов 4 устанавливаются с плотным касанием опорные плиты 3. На плиты устанавливаются отрезки уголков l c приваренными к их ребрам опорными пластинами. На установленные устройства выставляют технологическое оборудование и выверяют его по высоте закручиванием гаек фундаментных болтов 4. Выверка осуществллется за счет деформации отрезков равнополочных уголков устройства. зо

После окончания выверки оборудования производят фиксацию устрВйства ф путем приварки полок уголков к опорным плитам 3. После этого отдают оборудование под подливку.

Устройство позволяет ускорить процесс выверки оборудования и увеличить надежность его закрепления на фундаменте.

Устройство для выверки оборудования на фундаменте, включаюцее фундаментные болты и упругие элементы, о т л и ч а ю щ е е с я тем, что, с целью упроцения конструкции, ускорения процесса выверки за счет совмещения операций затяжки болтов и выверки оборудования, упругие элементы выполнены в виде отрезков равнополочных уголков, к ребрам которых присоединены опорные пластины.

Источники информации, принятые so внимание при экспертизе

1. Авторское свидетельство СССР

М 640971, кл. В 66 F 11/10, 1977.

2. Авторское свидетельство СССР и 300411, кл. В 66 F 3/08, 1969.

3. Никифоров A.Ñ. Монтаж и наладка механического оборудования прокатных станов. И., "Металлургия", 1975, с. 66-68.
