Способ предотвращения отложения парафина в нефтепромысловом оборудовании

Способ предотвращения отложения парафина в нефтепромысловом оборудовании

Иллюстрации

Показать все

Реферат

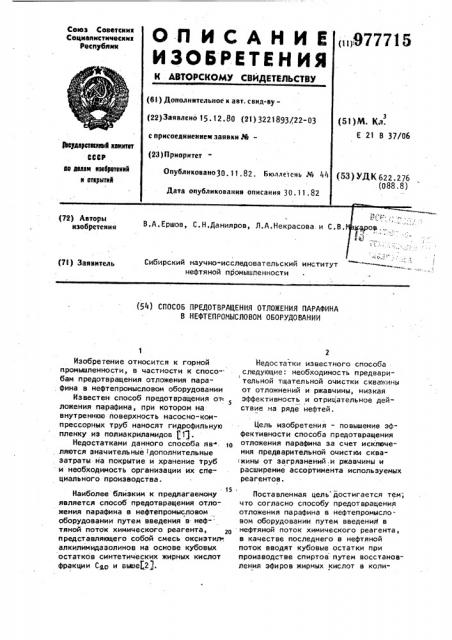

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублк» (iii977715 (Sl ) Лополнительное к авт. свищ-ву— (22) Заявлено 15.12.80 (21) 3221893/22-03 с яр»соединением заявки.%(23) Приоритет (51) M. Кл.

Е 21 В 37/06

Внударатиавб кемнтнт

СССР ав делам нэабретеннй н атнрытнВ

Опубликовано30. 11.82. Бюллетень Ю 44

Дата опубликования описания 30 . 1 1, 82 (53) УДК 622.276 (088,8) Сибирский научно-исследовательский институт нефтяной промышленности (71) Заявитель (54) СПОСОБ ПРЕДОТВРАЩЕНИЯ ОТЛОЖЕНИЯ ПАРАФИНА

В НЕфТЕПРОМЫСЛОВОМ ОБОРУДОВАНИИ

Изобретение относится к горной промышленности, в частности к способам предотвращения отложения пара. фина в нефтепромысловом оборудовании

Известен способ предотврацения от-.

5 ложения парафина, при котором на внутреннюю поверхность насосно-компрессорных труб наносят гидрофильную пленку из полиакриламидов (1).

Недостатками данного способа яв . 1о ляются значительные !дополнительные затраты на покрытие и хранение труб и необходимость организации их специального производства.

Наиболее близким к предлагаемому является способ предотвращения отложения парафина в нефтепромысловом оборудовании путем введения в неф- тяной поток химического реагента, представляющего собой смесь оксиэтил-. алкилимидазолинов на основе кубовых остатков синтетических жирных кислот фракции Сдо и выше(2).

Недостатки известного способа следующие: необходимость предварительной тщательной очистки скважины от отложнений и ржавчины, низкая эффективность и отрицательное действие на ряде нефтей, Цель изобретения - повышение эффективности способа предотвращения отложения парафина эа счет исключения предварительной очистки сква жины от загрязнений.и ржавчины и расширение ассортимента используемых реагентов.

Поставленная цель достигается тем-, что согласно способу предотврацения отложения парафина в нефтепромысловом оборудовании путем введений в нефтяной поток химического реагента, в качестве последнего в нефтяной поток вводят кубовые остатки при производстве спиртов путем восстановления эфиров жирных кислот в коли7. честве 0,005-0,02 мас. от обрабатываемой нефти.

Кроме того, с целью возможности реализации способа в зимних условиях химический реагент вводят в виде S раствора B ароматических соединениях с низкой температурой застывания.

Кубовые остатки имеют сложный состав, включающий простые и сложные эфиры, спирты, альдегиды, имеющие 10 количество атомов углерода в молеку ле, изменяющееся в пределах от содержания его B исходных эфирах жирных кислот до удвоенного их количества.

Спирты 40 g0 15

Эфиры О 40

Кислоты О 5

Иыла О 30.

Углеводороды 2 20

Полифункциональ- 20 ные соединения О 15

Способ осуществляю следующим образом.

На скважинах (или вблизи нефтепроводов) образуют площадки с емкостями, в которые заливают реагент.

Подачу реагента осуществляют в. затрубье скважины, откуда реагент поступает в лифтовые трубы. Реагент подается дозировочным насосом, ко- 30 торый согласован по производительности с дебитом скважины по.-нефти.

Для зимних условий рвагент можно разбавить низкозастывающими растворителями, например ксилолом или то-. луолом.

Результаты лабораторных испытаний реагентов приведены в табл.1

Определение эффективности реагента проводят методом холодного стерж 40 ня в лабораторных условиях на нефтях

Салымского и Северо-Варьеганского месторождений.

Расчет эффективности реагента про водят путем сравнения веса отложений,45 на охлаждаемом металлическом стержне, образующихся из нативной и обработанной реагентом нефти при постоянном перемешивании с помощью магнитной мешалки. 50

Пример 1. На нефти Салымского месторождения по вышеописанной методике проводят исследование эффективности реагента - кубового ос татка от производства спиртов фракции С -. С гидрированием эфиров кислот. Реагент предварительно раст"

15 4 воряют в ароматическом растворителе (толуоле или ксилоле»

Введение в нефть вышеуказанных кубовых остатков спиртов позволяет снизить количество смолопарафиновых отложений на 303.

Концентрация Эффективность, реагента,Ф Ф

0,005 7,0

0,01 12,0

0 у02 30,0

Дальнейшее увеличение концентрации реагента не улучшает эффективности ингибирования.

Пример 2. По вышеописанной методике исследуют эффективность реагента-кубового Ьстатка производства спиртов каталитическим гидрированием метиловых эфиров жирных кислот (фракции С о- С 8) на нефти Северо-Варьеганского месторождения.

Концентрацию реагента в нефти варьируют от 0,01 до 0,204 °

Введение в нефть кубоввх остатков вышеуказанных спиртов снижает количество парафиновых отложений по сравнению с контрольным опытом.

Эффективность реагента в зависимости от концентрации:

Концентрация, Эффективность, Ф. 4

0,01 3,8

0,1О 21,0

0,25 10,0

П р и м в р 3. Исследуют эффек" тивность ингибирования на Салымской нефти реагента - товарных спиртов состава C-0-С и С ; - С, в широком интервале концентраций: от 0,005 до

0,24. При всех значениях концентраций спирты не проявляют защитного ° действия.

П р и и е р 4. На нефти СевероВарьегаиского месторождения исследуют эффективность ингибирования реа гента ИКБ-4н (см.табл.2).

Концентрацию реагента в нефти варьируют от 0,005 до 0,02Ф.

При всех значениях концентраций реагента количество отложений увеличивается, т.е. реагент способству

- ет отложению парафина.

Способ позволяет повысить эффективность защиты нефтепромыслового оборудования от отложений парафина и расширить ассортимент реагентов.

977715

Таблица 1

Ф «« «ю м ««а а и е а «

Pearент

Показатели

Ю Ю (восстановление метиловых эфиров) 2 (восстановдение. бутиловых эфиров) Карбонильное число

fl ри ме ча ни е.,Реагент 1. состоит, в основном, из спиртов. состава С - С, сложных эфиров и углеводородов, получается после дистилляции ! спиртов фракции С о - С . Реагент 2 состоит из спиртов, эфиров и углеводородов, получается как побочный продукт после отгонки спиртов фракций С,- С 1

Таблица 2

««

Иесторождение нефти .

Концентрация реагента,3

Известный состав на основе !

ИКБ-4Н

Реа гент

СевероВарьеганское

Отрицательная

Отрицательная

Отрицательная

12,0

18,8

3,8

20,5

15,0

28,4

18 5

0,025

28,6

30,0

29,4

21,0

0,05

9,8

21,0

0,10

5,0

10,0

0,25

Отрицательная

0,0025

0,005

Салымское

7,0

2 5

Кислотное число

Эфирное число

Гидроксильное число

Содержание углеводородов

0,0025

0,О05О

0,010

0,015

0,020

2-5

30-50

1 00 - 150

2-б

2-5

2-5

5-20

40 - 150

5-15

977715

Продолжение табл.Ф

«««««««4

«««««««««

Месторожде ние нефти

Эффективность, 3

Концентраци реагента, Ф

«««

Известный состав на основе

ИКБ"4Н

Реа гент

Pearент

12,0

««

8,2

0,010

0,015

16,7

15,0

30,0

28,5

0,020

0,025

29,0

30,0

0,05

14,7

11,0

Формула изобретения.

Составитель A.Cèèåöêàÿ

Редактор Н.Кешеля Техред Т.Йаточка Корректор А.ференц

Заказ 9155/43 . Тираж 623 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная 4

1. Способ предотвращения отложения парафина в нефтепромысловом оборудовании путем введения в нефтяной по- 2! ток химического реагента, о т л ич а ю шийся тем, что, с целью повышения эффективности способа предотвращения отложения парафина sa счет исключения предварительной рв очистки скважины от загрязнений и ржавчины и расширения ассортимента .используемых реагентов,в нефтяной поток вводят в качестве химического реагента кубовые остатки при произ водстве спиртов путем восстановле" ния эфиров жирных кислот в количестве 0,005-0,023 мас.Ф от обрабатываемой нефти.

2. Способ по п.l, о т л и ч а ю.шийся тем, что, с целью возможности реализации способа.в зимних условиях химический реагент.вводят в виде раствора в ароматических соединениях с низкой температурой застываИсточники информации, принятые во внимание при экспертизе.

1. Авторское свидетельство СССР

И 724696, кл. E 21 8 43/00,, 1978.

2..Урузбаев У.H. и др. 8ыбор наиболее .рационального способа борьбы с органическими отложениями в скважинах.-"Нефтепромысловое дело" И 11, -1979, с.27 (прототип).
