Устройство для поверхностного укрепления откосов уступов

Устройство для поверхностного укрепления откосов уступов

Иллюстрации

Показать все

Реферат

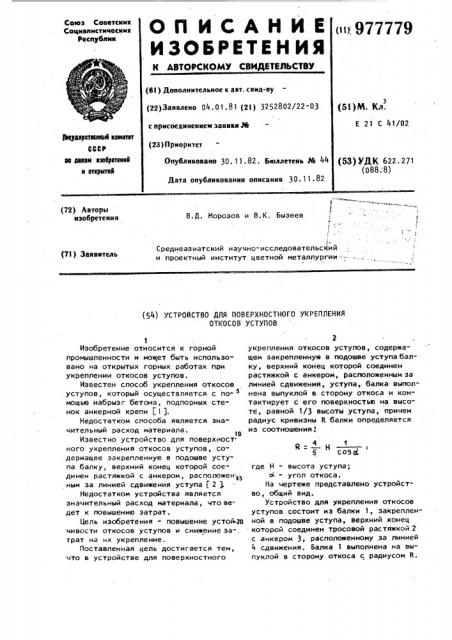

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 977779

Союз Советекик

Социалистическик . Республик (6l ) Дополнительное к авт. свид-ву (22) Заявлено 04. 01. 81 (21) 3252802/22-03 с присоединением заявки М (23) Приоритет (51)М. Кл.

Е 21 С 41/02

9вударетвапвй кввпвт

СССР ав далам изебрвтени11 н открытий

Опубликовано 30.11.82. Бюллетень JA 44

Дата опубликования описания 30.11.82 (53) УДК 622. 271 (088;8) (72) Авторы изобретения

В.Д. Иорозов и В.К. Бызеев

s с

Среднеазиатский научно-исследовательский и проектный институт цветной металлургии-=-с (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОВЕРХНОСТНОГО УКРЕПЛЕНИЯ

ОТКОСОВ УСТУПОВ к= — н —"

5 со5с1, 1

Изобретение относится к горной промышленности и может быть использовано на открытых горных работах при укреплении откосов уступов;

Известен способ укрепления откосов уступов, который осуществляется с по- 5 мощью набрызг бетона, подпорных стенок анкерной крепи (1 1.

Недостатком способа является значительный расход материала.

1О

Известно устройство для поверхност. ного укрепления откосов уступов, содержащее закрепленную в подошве уступа балку, верхний конец которой соединен растяжкой с анкером, расположен.т. ным за линией сдвижения уступа f 2 1

Недостатком устройства является значительный расход материала, что ведет к повышению затрат.

Цель изобретения - повышение устой 20 чивости откосов уступов и снижение за-, трат на их укрепление.

Поставленная цель достигается тем, что в устройстве для поверхностного

2 укрепления откосов уступов, содержащем закрепленную в подошве уступа балку, верхний конец которой соединен растяжкой с анкером, расположенным за линией сдвижения, уступа, балка выполнена выпуклой в сторону откоса и контактирует с его поверхностью на высоте, равной 1/3 высоты уступа, причем радиус кривизны 11 балки определяется из соотношения, где Н - высота уступа;

0 - угол откоса.

На чертеже представлено устройство, общий вид.

Устройство для укрепления откосов уступов состоит из балки 1, закрепленной в подошве уступа, верхний конец которой соединен тросовой растяжкой 2 с анкером 3, расположенному эа линией

4 сдвижения. Балка 1 выполнена на выпуклой в сторону откоса с радиусом R.

Подписное

Заказ 9159/46 Тираж 623

ВНИИПИ

Фили л ППП "Па ент", г. Ужгород, ул. Проектная, 4

3 9777

Устройство работает следующим образом.

В подошве уступа пробуривают скважины глубиной 2-2,5 м, в которые уста- навливают нижний конец изогнутой балки 1. Балка устанавливается выпуклой стороной к откосу. После установки балки скважины бетонируются. Верхний конец балки закрепляется растяжкой 2 1в к анкеру 3, установленному эа линией

4 сдвижения. Затем в нижней части до

1/3 высоты бетонируется свободное пространство между опалубкой 5 и поверхностью откоса. Таким образом осу- ig ществляется контакт балки с откосом и создается целик в подошве уступа, который увеличивает устойчивость уступа. Опалубка устанавливается в специальные пазы, предусмотренные в 20 балке. Опалубку вынимают после застывания бетона 6 и выше 1/3 Н устанавливают затяжку 7 в пазы балки. Между затяжкой и поверхностью откоса засы" пают пустую породу 8, что снижает дей-zs ствующий изгибающий момент на балку.

Сверху на уровне площадки укладывается арматурная сетка 9 и заливается бетоном. При этом увеличивается ширина верхней площадки ° зо

79 4

Выполнение балки выпуклой в сторону массива повышает устойчивость уступа и безопасность горных работ.

Фор мула и з обре тен и я I. Устройство для поверхностного укрепления откосов уступов, содержащее закрепленную в подошве уступа балку, верхний конец которой соединен растяжкой с анкером, расположенным за линией сдвижения уступа, о т л и ч аю щ е е с я тем, что, с целью повышения устойчивости откосов уступов и снижения затрат на их укрепление, балка выполнена выпуклой. в сторону откоса и контактирует с его поверхностью на высоте, равной 1/3 высоты уступа.

2. Устройство по и. 1, о т л и ч аю щ е е с я тем, что радиус кривизны балки определяется из соотношения

Т сOsd где Н - высота уступа;

oL - угол откоса.

Источники инФормации, принятые Во внимание при экспертизе

1. Фисенко Г.Л. и др. Укрепление откосов на карьерах. H., 1974, с. 196.

2. Авторское свидетельство СССР

М 602683, кл. Е 21 С 41/02, 1976 (прототип}.
