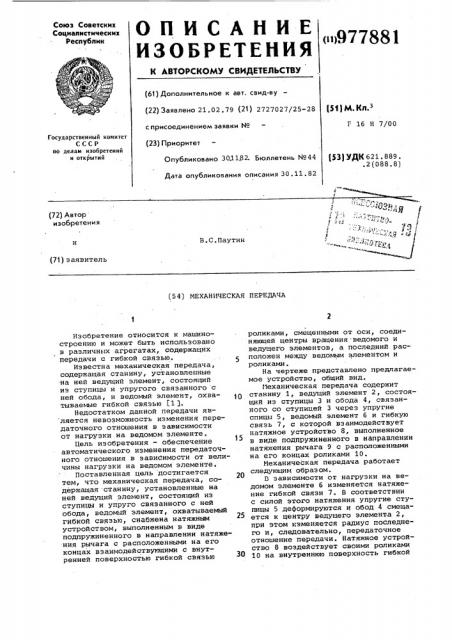

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>977881 (61) Дополнительное к авт. свид-ву (22) Заявлено 21.02.79 (21) 2727027/25-28 с присоединением заявки ¹ (23) Приоритет

Р )М К з

Г 16 Н 7/00

Государственный комитет

СССР по деяам изобретений и открытий

Опубликовано 301182. Бюллетень № 44 (5 3 ) УДК 621. 889 ..2 (088.8) Дата опубликования описания 30.11. 82 (72) Автор изобретения

В С.Паутин (71) заявитель (5 4) МЕХАНИЧЕСКАЯ ПЕРЕДАЧА

15

25

Изобретение относится к машиностроению и может быть использовано в различных агрегатах, содержащих передачи с гибкой связью.

Известна механическая передача, содержащая станину, установленные на ней ведущий элемент, состоящий из ступицы и упругого связанного с ней обода, и ведомый элемент, охватываемые гибкой связью (1 ).

Недостатком данной передачи является невозможность изменения передаточного отношения в зависимости от нагрузки на ведомом элементе.

Цель изобретения - обеспечение автоматического изменения передаточного отношения в зависимости от величины нагрузки на ведомом элементе.

Поставленная цель достигается тем, что механическая передача, содержащая станину, установленные на ней ведущий элемент, состоящий из ступицы и упруго связанного с ней обода, ведомый элемент, охватываемый гибкой связью, снабжена натяжным устройством, выполненным в виде подпружиненного в направлении натяжения рычага с расположенными на его концах взаимодействующими с внутренней поверхностью гибкой связью роликами, смещенными от оси, соединяющей центры вращения. ведомого и ведущего элементов, а последний расположен между ведомым элементом и роликами.

На чертеже представлено предлагаемое устройство, общий вид.

Механическая передача содержит станину 1, ведущий элемент 2, состоящий из ступицы 3 и обода 4, связанного со ступицей 3 через упругие спицы 5, ведомый элемент 6 и гибкую связь 7, с которой взаимодействует натяжное устройство 8, выполненное в виде подпружиненного в направлении натяжения рычага 9 с расположенными на его концах роликами 10.

Механическая передача работает следующим образом.

В зависимости от нагрузки на ведомом элементе 6 изменяется натяжение гибкой связи 7 ° В соответствии с силой этого натяжения упругие ступицы 5 деформируются и обод 4 смещается к центру ведущего элемента 2, при этом изменяется радиус последнего и, следовательно, передаточное отношение передачи. Натяжное устройство 8 воздействует своими роликами

10 на внутреннюю поверхность гибкой

977881

Формула изобретения д

/д

Составитель В.Суворов

ТехредE.Харитончик Корректор А.Гриценко

Редактор Л.Торинец

Заказ 9184/51 Тираж 990 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 связи 7, изменяя угол охвата ею ведущего элемента 2 и обеспечивая автоматическое поддержание натяжения.

Использование изобретения в приводах различных механизмов позволяет упростить их конструкцию и .снизить 5 стоимость изготовления.

Иеханическая передача, содержащая 10 ,станину,. установленные на ней ведущий элемент, состоящий иэ ступицы и упруго связанного с ней обода, и ведомый элемент, охватываемые гибкой связью, о т л и ч à ю щ а я с я тем, что, с целью обеспечения автоматического изменения передаточного отношения в зависимости от величины нагрузки на ведомом элементе, она снабжена натяжным устройством, выполненным в виде подпружиненного в йаправлении натяжения рычага с расположенными на его концах взаимодействующими с внутренней поверхностью гибкой связи роликами, смещенными от оси, соединяющей центры вращения ведомого и ведущего элементов, а. последний расположен между ведомым элементом и роликами.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3304924, кл. 123-90, 1967 (прототип).
