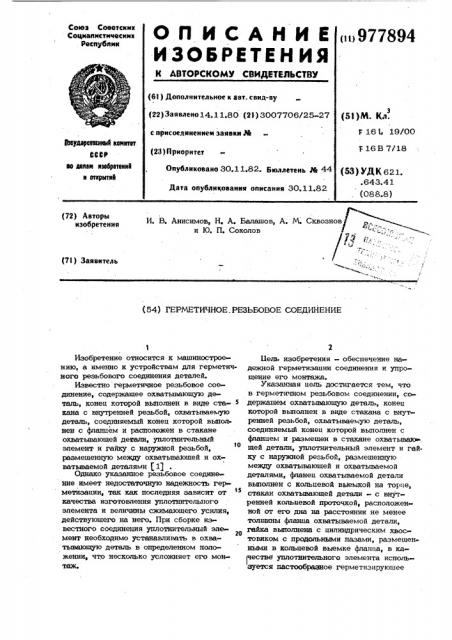

И. В. Анисимов, Н, А. Балашов, А. М. Сквоз и Ю. П. Соколов (72) Авторы изобретения (7!) Заявитель.: с ° (54) ГЕРМЕТИЧНОЕ. РЕЗЬБОВОЕ СОЕДИНЕНИЕ
Изобретение относится к машиностроению, а именно к устройствам для герметичного резьбового соединения деталей.
Известно герметичное резьбовое соединение, содержащее охватываюшую деталь, конец которой выполнен в виде ста- 5 кана с внутренней резьбой, охватываемую деталь, соединяемый конец которой выпоить нен с фланцем и расположен в стакане охватывающей детали, уплотнительный элемент и гайку с наружной резьбой, о размещенную между охватывающей и охватываемой деталями (1)
Однако указанное резьбовое соединение имеет недостаточную надежность гер метизации, так как последняя зависит от качества изготовления уплотнительпого элемента и величины сжимающего усилия, действующего на него. При сборке известного соединения уплотнительный элемент необходимо устанавливать в охватывающую деталь в определенном положении, чу несколько усложняет его монтаж.
Цель изобретения — обеспечение надежной герметизации соединения и упрощение его монтажа.
Указанная цель достигается тем, что в герметичном резьбовом соединении, содержащем охватывающую деталь, конец которой выполнен в виде стакана с внутренней резьбой, охватываемую деталь, соединяемый конец которой выполнен с фланцем и размещен в стакане oxBBTb . щей детали, уплотнительный элемент и гай. ку с наружной резьбой, размещенную между охватывающей и охватываемой деталями, фланец охватываемой детали выполнен с кольцевой выемкой на торце, стакан охватывающей детали - с внутренней кольцевой проточкой, расположенной от его дна на расстоянии не менее толщины фланца охватываемой детали, гайка выполнена с цилиндрическим xsocтовиком с продольными пазами, размещенными в кольцевой выемке фланца, в ка1 честве уплотнительного элемента исполь« зуется пастообразное герметизируюшее
3 9778 вещество, расположенное в кольцевой проточке стакана, продольных пазах цилиндрического хвостовика гайки и кольцевой выемке фланца.
На фиг. 1 изображено герметичное резьбовое соединение до завиичивания гайки, общий вид, на фиг. 2 - то же, в рабочем положении.
Герметичное резьбовое соединение содержит охватывающую деталь 1, конец, 10 которой выполнен в виде Стакана с внув- ренней резьбой и внутренней кольцевой проточкой0, охватываемую деталь 2, соединяемый конец которой выполнен с фланцем 3 с кольцевой выемкой на тор- 1$ ие и расположен в стакане охватывающей детали 1, размещенную между охватывающей и охватываемой деталями гайку
4 с наружной резьбой, цилиндрический хвостовик 5 которой выполнен с продоль- 3а ными пазами д и расположен в кольцевой выемке фланца 3 охватываемой детали 2. В качестве уплотнительного эле мента в резьбовом соединении использует. ся пастообраэное герметиэируюшее веще 23 ство 6, расположенное в кольцевой про точке CI стакана охватывающей детали
1, продольных лазах Д цилиндрического хвостовика 5 гайки 4 и кольцевой sb ке фланца 3 охватываемой детали 2. зе
Монтаж резьбового соединения выпол- няют следуккцим образом.
На охватываемую деталь 2 устанав ливают гайку 4 таким образом, чтобы цилиндрический хвостовик 5 был обра|цен к фланиу 3. Кольцевую выемку фланиа
3 заполняют растообразным герметизирующим веществом 6, и деталь 2 помещают в стакан охватывающей детали 1.
При завинчивании гайки 4 цилицдри- и ческий хвостовик 5 входят в кольцевую выемку на торце фланца 3. По мере движения гайки герметиэируюшее вещество
6 по продольным пазам f цилиндрического хвостовика 5 будет вытесняться в кольцевую проточку Q стакана детали 1 и равномерно распределяться по всему объему.
Геометрические размеры кольцевой проточки 0 стакана охватывающей детаЯ ли 1 и продольных пазов д цилиндри94 4 ческого хвостовика 5 выбирают таким образом, чтобы при затяжке гайки 4 до упора их объемы полностью были запол иены герметизируюшим веществом.
Испытания предложенного герметичного резьбового соединения, проведенные в диапазоне температур от минус 30 до плюс 40ас, показали высокую надежность герметизации.
Эффект от использования изобретения достигается за счет обеспечения шщежной герметизации резьбового соединения и упрощения его монтажа.
Формула изобретения
Герметичное реэьбовое соединение, содержащее охватываюшую деталь, конец которой выполнен в виде стакана с внутренней резьбой, охватываемую де, таль, соединяемый конец которой выпол1 нен с фланцем и расположен в стакане охватывающей детали, уцлотнительный элемент и гайку с наружной резь|зой, 3 размещенную между охватывающей и охватываемой деталями, о т л и ч а ющ е е с я тем, что, с целью обеспечения надежной герметизации и упрощения монтажа, фпанец охватываемой детали выполнен с кольцевой выемкой на торце, стакан охватывающей детали - с внутренней кольиевой проточкой, расположенной от его дна на расстоянии не менее толщины фланца охватываемой детали, гайка выполнена с цилиндрическим хвостовиком с продольными пазами, размещенным в кольцевой выемке фланца, а в качесч ве уплотнитель1юго элемента используепся пастообраэное герметизируюшее вещество, расположенное в кольцевой проточке стакана, продольных пазах цилиндрического хвостовика гайки и кольиевой выемке фланца.
Источники информации, принятые во внимание при экспертизе
1. Патент ФРГ М 897187 кл. 47 Х 8/04, опублкк. 19.11.53.
