Стенд для испытания изделий на воздействие пространственных динамических нагрузок

Стенд для испытания изделий на воздействие пространственных динамических нагрузок

Иллюстрации

Показать все

Реферат

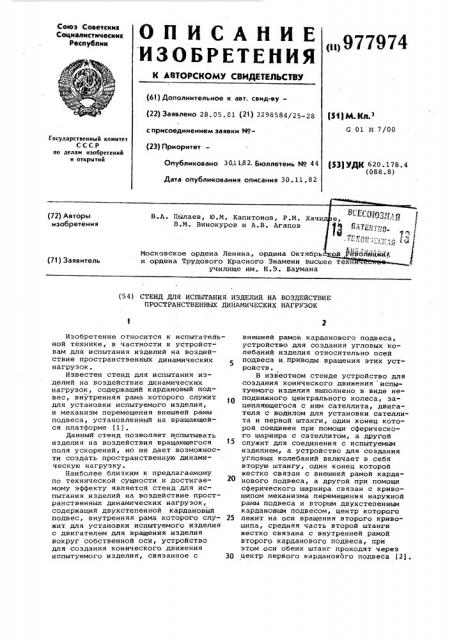

ОписАНИЕ A>4

ИЗОБРЕТЕНИЯ

Союз Советскнк

Соцналнстнчесннк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву(22) Заявлено 28.05. 81 (2!) 3298584/25-28 с присоединением заявки М(23) Приоритет—

Опубликовано 301182. Бюллетень М 44

Дата опубликования описания 30. 11. 82 (j1)M Кл з

G 01 М 7/00

Государственный комитет

СССР

fl0 делам изобретений и открытий (j3) УДК 620.178.4 (088. 8) (72) Авторы изобретения (7! ) Заявитель училище им. Н.Э. Баумана (54) СТЕНД ДЛЯ HCIIbITAHHH ИЗДЕЛИЙ НА ВОЗДЕЙСТВИЕ

ПРОСТРАНСТВЕННЫХ ДИНАМИЧЕСКИХ НАГРУЗОК

Изобретение относится к испытательной технике, в частности к устройствам для испытания иэделий на воздействие пространственных динамических нагрузок.

Известен стенд для испытания изделий на воздействие динамических нагрузок, содержащий кардановый подвес, внутренняя рама которого служит для установки испытуемого изделия, и механизм перемещения внешней рамы подвеса, установленный на вращающейся платформе (1).

Данный стенд позволяет испытывать изделия на воздействия вращающегося поля ускорений, но не дает возможности создать пространственную динамическую нагрузку.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является стенд для испытания изделий на воздействие пространственных динамических нагрузок, содержащий двухстепенной кардановый подвес, внутренняя рама которого служит для установки испытуемого изделия. с двигателем для вращения изделия вокруг собственной оси, устройство для создания конического движения испытуемого изделия, связанное с внешней рамой карданового подвеса, устройство для создания угловых колебаний изделия относительно осей подвеса и,приводы вращения этих устройств.

В извеатном стенде устройство для создания конического движения испытуемого изделия выполнено в виде неподвижного центрального колеса, зацепляющегося с ним сателлита, двигателя с водилом для установки сателлита и первой штанги, один конец которой соединен при помощи сферического шарнира с сателлитом, а другой служит для соединения с испытуемым изделием, а устройство для создания угловых колебаний включает в себя вторую штангу, один конец которой жестко связан с внешней рамой карданового подвеса, а другой при помощи сферического шарнира связан с кривошипом механизма перемещения наружной рамы подвеса и вторым двухстепенным кардановым подвесом, центр которого

25 лежит на оси вращения второго кривошипа, средняя часть второй штанги жестко связана с внутренней рамой второго карданового подвеса, при этом оси обеих штанг проходят через

3Р центр первого карданового подвеса (2).

977974

Недостатком известного стенда является малая динамическая устойчивость устройства для создания конического движения и устройства для создания угловых колебаний, обусловленная сложностью их кинематических 5 схем, следствием чего является недостаточная точность воспроизведения спектральных характеристик динамических нагрузок.

Цель изобретения — повышение точ- 10 ности воспроизведения спектральных характеристик динамических нагрузок.

Поставленная цель достигается тем, что в стенде для испытания изделий на воздействие пространственных дина- мических нагрузок, содержащем двухстепенной кардановый подвес, внутренняя рама которого служит для установки испытуемого изделия с двигателем для вращения изделия вокруг собственной оси, устройство для создания конического движения испытуемого изделия, связанное с внешней рамой карданового подвеса, устройство для создания угловых колебаний изделия относительно осей подвеса и приводы вращения этих устройств, устройство для создания конического движения выполнено в виде связанной с приводом вращения платформы, установочная полость которой наклонена к оси вращения платформы, ось наружной рамы подвеса и привод вращения устройства для создания угловых колебаний установлены на платформе, устройство для создания угловых колебаний выполне- Зэ но в Виде шайбы, установленной под углом к собственной оси вращения, при этом внутренняя рама подвеса взаимодействует с шайбой, а двигатель для вращения изделия установлен на 4Q внутренней раме эксцентрично.

Для изменения величин динамических нагрузок в стенде устройство для создания угловых колебаний может быть снабжено электромагнитом, Расположен- 45 ным на валу шайбы„ а якорь электромагнита связан с шайбой посредством шарнирной тяги.

Ьлагодаря такому выполнению повышается точность воспроизведения спектральных характеристик динамических нагрузок, поскольку устройства для создания конического движения и угловых колебаний испытуемого изделия за счет упрощения кинематической схемы стенда имеют высокую динамическую устойчивость.

На фиг. 1 схематично представлен предлагаемый стенд; на фиг. 2 — электромагнит с тягой.

Стенд содержит корпус 1 с установ- @ ленным на нем приводом 2 вращения устройства для создания конического движения испытуемого изделия 3, Это устройство выполнено в виде связанной с приводом 2 платформы 4, установоч- 65 ная плоскость 5 которой наклонена к оси вращения приводного вала 6 платформы 4.

На устаночной плоскости 5 платформы 4 установлены привод 7 вращения устройства 8 для создания угловых колебаний изделия 3 и ось 9 наружной рамы 10 карданового подвеса 11.

Внутренняя рама 12 подвеса 11 выполнена в виде круглой плиты, на коfTopoA эксцентрично установлен двигатель 13 вращения испытуемого иэделия

3. Стенд содержит также устройство для создания угловых колебаний испытуемого изделия 3 относительно осей карданового подвеса 11, выполненное в виде шайбы 14, установленной на валу 15 при помощи пальца 16 под углом к собственной оси вращения. Вал 15 несет электромагнит 17, якорь 18 которого шарнирной тягой 19 соединен с шайбой 14. Шайба 14 и внутренняя рама 12 карданового подвеса 11 связаны между собой телами 20 качения, расположенными по окружности относи-. тельно оси вращения шайбы 14..

Стенд работает следующим образом.

При включении двигателя 13 испытуемое иэделие 3 выходит на режим собственного вращения. Включается привод 7, передающий вращение валу

15 и связанной с ним шайбе 14.

Вращательное движение шайбы 14 трансформируется в угловое колебательное движение рам 10 и 12 карданового подвеса ll, а вместе с ними и испытуемого изделия 3. Включением привода 2 осуществляется коническое движение испытуемого изделия 3.

Таким образом, испытуемое иэделие совершает пространственное движение с заданными спектральными характеристиками, в результате чего на него воздействуют пространственные динамические нагрузки. Для изменения величины пространственных динамических нагрузок включают электромагнит 17.

При перемещении якоря 18 электромагнита 17 тяга 19 изменяет первоначальный угол наклона шайбы 14 к оси вала 15.

Использование изобретения позволяет повысить точность испытаний различных приборов, работающих в условиях воздействия сложных пространственных нагрузок, и тем самым способствует повышению их качества.

Формула изобретения

1. Стенд для испытания иэделий на воздействие пространственных динамических нагрузок, содержащий двухстепенной карданова подвес, внутренняя рама которсго служит для установки испытуемого изделия с двигателем для вращения изделия вокруг собственной оси, устройство для соз977974 (Риг 2

Составитель В. Тарасов

Редактор Ю. Ковач Техред Л.Пекарь Корректор E. Рошко

Заказ 9201/56 Тираж 887 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 дания конического движения испытуемого иэделия, связанное с внешней рамой .карданового подвеса, устройство для создания угловых колебаний иэделия относительно осей подвеса и приводы вращения этих устройств, отличающийся тем, что, с целью повышения точности воспроизведения спектральных характеристик динамических нагрузок, устройство для создания конического движения выполнено в виде связанной с приводом вращения платформы, установочная плоскость которой наклонена к оси вращения платформы, ось наружной рамы подвеса и привод вращения устройства для создания угловых колебаний установлены на платформе, устройство для создания угловых колебаний выполнено в виде шайбы, установленной под углом к собственной оси вращения, при этом внутренняя рама подвеса взаимодействует с шайбой, а двигатель для вращения изделия установлен на, внутренней раме эксцентрично.

2. Стенд по п. 1, о т л и ч а ю— шийся тем, что устройство для создания угловых колебаний снабжено электромагнитом, расположенным на валу шайбы, а якорь электромагнита свя10 зан с шайбой посредством шарнирной тяги.

Источники информации, принятые во внимание при экспертизе

t5 1. Авторское свидетельство СССР

Р 415535, кл, G 01 М 7/00, 1971.

2. Авторское свидетельство СССР

9 645047, кл. G 01 М 7/00, 1979 (прототип).
