Фильтровальный патрон

Фильтровальный патрон

Иллюстрации

Показать все

Реферат



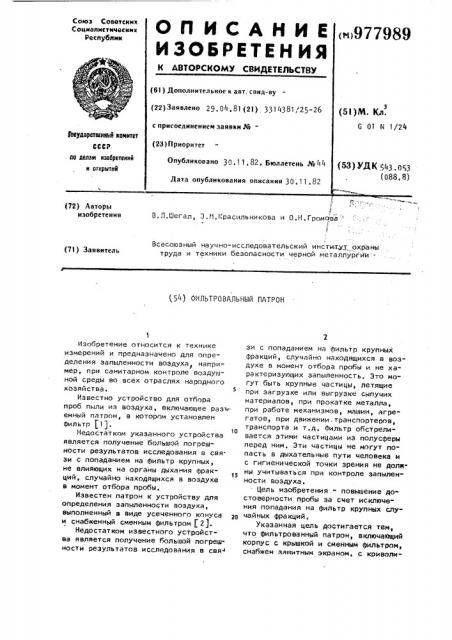

(72) А вторы изобретения

В.Л.Бегал, Э.Н,!(расильникова и О,Н.Громова

Всесоюзный научно-исследовательский институт охраны труда и техники безопасности черной металлургии-(7! ) Заявитель (54) ФИЛЬТРОВАЛЬНЫй llATPOH

Изобретение относится к технике измерений и предназначено для определения запыленности воздуха напри/ мер, при санитарном контроле воздушной среды во всех отраслях народного хозяйства.

Известно устройство для отбора проб пыли из воздуха, включающее разъемный патрон, в котором установлен фильтр (17.

Недостатком указанного устройства является получение большой погрешности результатов исследования в связи с попаданием на фильтр крупных, не влияющих на органы дыхания фракций, случайно находящихся в воздухе в момент отбора пробы.

Известен патрон к устройству для определения запыленности воздуха, выполненный в виде усеченного конуса и снабженный сменным фильтром (2).

Недостатком известного устройства является получение большой погреш» ности результатов исследования в свя зи с попаданием на фильтр крупных фракций, случайно находящихся в воздухе в момент отбора пробы и не характеризующих запыленность. Это могут быть крупные частицы> летящие при загрузке или выгрузке сыпучих материалов, при прокатке металла, при работе механизмов, машин, агрегатов, при движении. транспортеров, транспорта и т,д. фильтр обстреливается этими частицами из полусферы перед ним, Эти частицы не могут попасть в дыхательные пути человека и с гигиенической точки зрения не должны учитываться при контроле запыленности воздуха.

Цель изобретения - повышение до" стоверности пробы за счет исключе" ния попадания на фильтр крупных случайных фракций.

Указанная цель достигается тем, что фильтрованный патрон, включающий корпус с крышкой и сменным фильтром, снабжен защитным экраном. с криволи977989 нейной внутренней поверхностью, обра- зующим оЬтекаемый канал, при этом диаметр экрана больше диаметра крышки, а кромки защитного экрана и крышки выполнены скругленными, 5

Площадь кольцевого сечения канала в самом узком месте равна или больше площади фильтра.

На чертеже изображен предлагаемый патрон. 10 . Патрон содержит корпус 1, выполненный в виде усеченного конуса и подсоединенный к побудителю тяги (не показан), крышку 2 обтекаемой формы, зажимающую фильтр 3. К крышке 2 при- 15 креплен экран 4, диаметр которого больше диаметра крышки 2 и определен геометрическим построением в зависимости от ширины канала 5 между экраном и крышкой 2 иэ условия, чтобы любая прямая, произвольно проведенная иэ любой точки йильтра 3, пересекала либо крышку 2, либо экран

4. Кромки экрана 4 скруглены, Площадь кольцевого сечения 6, перпендикулярного направлению потока в канале 5, в самом узком месте равна или больше рабочей площади йильтра 3.

Канал 5 выполнен такой йормы, что площадь кольцевого сечения 6 по ходу потока остается постоянной либо уменьшается. Эта площадь может быть апределена по йормуле

F = ьсФ" .н ), 35 где F - площадь кольцевого сечения б; а - ширина канала 5 в этом сечении, r и г - радиусы, ограничивающие се1 7. чение 6, Устройство работает следующим образом, Запыленный воздух просасывают побудителем тяги через канал 5, фильтр

3 и корпус 1. Крупные фракции пыли > не витающие в воздухе, а случайно находящиеся в нем, при любых углах обстрела патрона не попадают на фильтр 3, а ударяются об экран

Крупные частицы, попавшие в канал 5 с тыльной стороны, что само по себе маловероятно, скатываются под действием силы тяжести, так как скорость воздуха в канале 5 недостаточ" . на для поддержания их в витающем сос- 55 тоянии. Благодаря тому, что кромки крышки 2 и экрана 4 скруглены и канал 5 имеет оЬтекаемую форму, причем скорость потока по длине канала 5 остается постоянной или увеличивается. течение воздуха в канале 5 остается безотрывным и Фильтр 3 работает равномерно всей площадью.

Если экран 4 установить на значительном расстоянии от крышки 2, о.— не будет искажать входной проф .ль скоростей и может быть выполнен в виде плоского диска. Однако в это. случае, это легко нидет . с помж, геометрического построения, по:ребовался бы диск очень большого д "аметра, что неконструктивно, Пг-"ближение плоского диска к крышке 2 привело бы к отрыву потока от крышки 2 и сосредоточению по оси .симметрии, При этом фильтр 3 работал бы неравномерно, уловленная пыль сосредотачивалась бы в центре йильтра 3. Хо гя пылеемкость фильтря в целом еще не исчерпана полностью в центральной части происходило бы скопление пыли и ее осыпание, что искажало бы результаты анализа запыленности.

Предлагаемый патрон к устройству для определения запыленности воэду ха по сравнению с известным полностью исключает попадание на фильтр крупных нереспирабельных йракций пыли и обеспечивает равномерную по площади нагрузку на фильтр, Это позволяет получить Ьолее точные и объективные результаты анализа воздуха на запыленность.

Формула изобретения

1, Фильтровальный патрон, включающий корпус с крышкой и сменным фильтром> отличающийся тем, что, с целью повышения достоверности пробы за счет исключения попадания на Фильтр крупных случайных частиц, он снабжен установленным на расстоянии от крышки защитным экраном с криволинейной внутренней по" верхностью, образующим обтекаемый канал, при этом диаметр экрана больше диаметра крышки, а кромки защитного экрана и крышки выполнены скругленными.

2, Патрон по и, 1, о т л и ч а" ю шийся тем, что площадь кольцевого сечения канала в самом узком месте равна или больше площади фильтра, Составитель C. Фатеева

Редактор A,Êîâà÷ Техред И.Тепер Корректор И.Шароши ираж Подписное

ВНИИПИ Государственного комитета СССР по делам .изобретений и открытий

113035, Москва, )(-35, Раушская наб., д. 4/5 акаэ илиал I I атент, г. жгород, ул. роектная, Источники инФормации. принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 447596, кл, G 01 N 1/22, 1972.

977989 d

2. Перегуд Е.А., Гернет E,Â. Хи- мический анализ воздуха промышленных предприятий. Л., "Химия", 1970, с. 20-21.
