Реферат

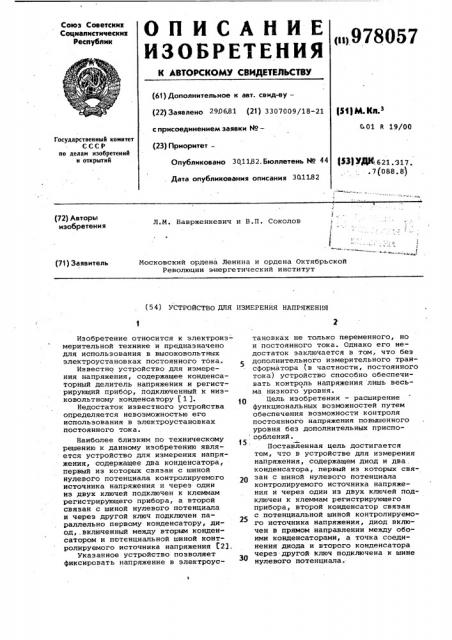

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Рес у

<11978057 (61) ???????????????????????????? ?? ??????. ????????-????????” (22) ???????????????? 290681 (21) 3307009>

Опубликовано 30.11.82. Бюллетень № 44

Дата опубликования описания 3Q1132 (И ) М. Кл. з

6 01 и 19/00

Государственный комитет

СССР по делам изобретений и открытий

РЗ) УВ4 б 21. 317. . 7 (088. 8) (72) Авторы изобретения

Л.М. Ваврженкевич и В.П. Соколов

Московский ордена Ленина и ордена Октябрьской

Революции энергетический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ

Изобретение относится к электроизмерительной технике и предназначено для использования в высоковольтных электроустановках постоянного тока.

Известно устройство для измерения напряжения, содержащее конденсаторный делитель напряжения и регистрирующий прибор, подключенный к низковольтному конденсатору (1 ).

Недостаток известного устройства определяется невозможностью его использования в электроустановках постоянного тока.

Наиболее близким по техническому решению к данному изобретению является устройство для измерения напряжения, содержащее два конденсатора, первый из которых связан с шиной нулевого потенциала контролируемого источника напряжения и через один из двух ключей подключен к клеммам регистрирующего прибора, а второй связан с шиной нулевого потенциала и через другой ключ подключен параллельно первому конденсатору, диод,.включенный между вторым конденсатором и потенциальной шиной контролируемого источника напряжения 623, Указанное устройство позволяет фиксировать напряжение в электроус.тановках не только переменного, но и постоянного тока. Однако его недостаток заключается в том, что без

5 дополнительного измерительного трансформатора (в частности, постоянного тока) устройство способно обеспечивать контроль напряжения лишь весьма низкого уровня, Цель изобретения — расширение функциональных возможностей путем обеспечения возможности контроля постоянного напряжения повышенного уровня без дополнительных приспо соблений.

15.

Поставленная цель достигается тем, что в устройстве для измерения напряжения, содержащем диод и два. конденсатора, первый из которых связан с шиной нулевого потенциала контролируемого источника напряжения и через один из двух ключей подключен к клеммам регистрирующего прибора, второй конденсатор связан с потенциальной шиной контролируемого источника напряжения, диод включен в прямом направлении между обоими конденсаторами, а точка соединения диода и второго конденсатора через другой ключ подключена к шине нулевого потенциала.

978057

Формула изобретения

На чертеже представлена принципиальная электрическая схема предлагаемого устройства для измерения . напряжения.

Измерительный блок устройства, состоит из низковольтного конденсатора 1 и высоковольтного конденсатора 2. Одна.из обкладок конденсатора 1 связана с шиной 3 нулевого потенциала контролируемого источника высокого постоянного напряжения, :10 а одна из обкладок конденсатора 2 связана с потенциальной шиной 4 источника. Диод 5, включенный в прямом напряжении, соединяет между собой другие обкладки конденсаторов 15

1 и 2. С помощью ключа б конденсатор 1 подключен к клеммам регистрирующего прибора 7. Через ключ 8 точка соединения диода 5 и конденсатора 2 подключена к шине 3 нулевого 2О потенциала.

Устройство работает следующим образом.

В исходном состоянии контакты ключей 6 и 8 разомкнуты. 25

Низковольтный конденсатор 1 и вы-! ,соковольтный конденсатор 2 через диод 5 заряжают от контролируеьЖ о" ,источника с общим напряжением V до индивидуальных напряжений, обратно пропорциональных значениям емкостей.

Замыканием контакта ключа 8 точку соединения диода 5 и конденсатора 2 подключают к шине нулевого потенциала 3. При этом напряжение на конденсаторе 2 .прикладывается к диоду 5 в обратном направлении и запирает его. Далее замыканием контакта ключа б конденсатор 1 подключают к регистрирующему приборы 7. который в конечном счете и фиксирует напряжение, пропорциональное контролируемому напряжению V. В качестве регистрирующего прибора 7 можно использовать цифровой вольтметр постоянного тока высокого класса точности, имеющий вывод информации в виде кодированных электрических сигналов для управления высшими регистрирующими устройствами.

Устройство для измерения напряжения, содержащее диод и два конденсатора, первый из которых связан с шиной нулевого потенциала контролируемого источника напряжения и через один из двух ключей подключен к клеммам регистоиослощего прибора, о т л и ч а ю щ е е с ÿ тем, что, с целью расширения функциональных воз-. можностей путем обеспечения возможности контроля постоянного напряжения повышенного уровня, в нем второй конденсатор связан с потенциальной шиной контролируемого источника напряжения, диод включен в прямом направлении между обоими конденсаторами, а точка соединения диода и второго конденсатора через другой ключ подключена к шине нулевого потенциала.

Источники информации, принятые во внимание при экспертизе

1. Шваб A. Измерение на высоком напряжении. М., "Энергия", 1973, с. 87.

2. Авторское свидетельство СССР

Р 230981, кл. 6 01 R 19/32, 1965.
