Реферат



1..ЗАГРУЗОЧНр-РАСПРЕДЕЛИ- ТЕЛЬНОЕ УСТРОЙСТВО, содержащее питающий патрубок и расширяющийся по ходу движения материала желоб с перегородками , установленными на его днище под углом друг к другу, отличающееся тем, что, с целью повышения надежности и Э11)фективности работы за счет предотвращения заклинивания желоба, перегородки выполнены в виде уголкового профиля, внутренние стороны полок которого направлены к питающему патрубку и установлены с образованием поперечных рядов по длине желоба, причем перегородки одного ряда расположены против промежутков между перегородками другого ряда. 2. Устройство по п.1, о т л и чающееся тем, что полки уголкового профиля в верхней своей части имеют скос, направленный к сл питающему патрубку. со 00 4;аь ю to

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„978422 А 11 4 В 07 В 13/1.6

l д. и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что полки уголкового профиля в верхней своей части имеют скос, направленный к питающему патрубку.

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 3284128/29-03 (22) 27.04.81 (46) 23.07.86. Бюл. Р 27 (7 1) Всесоюзный государственный научно-исследовательский и проектный институт асбестовой промышленности .и Государственный проектно-конструк.торский институтпо машинам для промышленности строительных материалов (72) В.Ф.Бердяев, M.È.Шапиро, Н.В.Дябин и Г.M.Ñòåïàíîâà (53) 621,928.23(088.8) .(54)(57) 1.* ЗАГРУЗОЧНО-РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО, содержащее питающий патрубок и расширяющийся по ходу движения материала желоб с перегородками, установленными на его днище под углом друг к другу, о т— л и ч а ю щ е е с я тем, что, с целью повышения надежности и эффективности работы за счет предотвращения заклинивания желоба, перегородки выполнены в виде уголкового профиля, внутренние стороны полок которого направлены к питающему патрубку и установлены с образованием поперечных рядов по длине желоба, причем перегородки одного ряда расположены против промежутков между перегородками другого ряда.

1 97

Изобретение относится к горнообо1 гатительному оборудованию и может быть использовано в угольной, рудной промышленностях и других отраслях хозяйства.

Известно загрузочно- распределительное устройство, содержащее питающий патрубок и расширяющийся по ходу движения материала желоб с перегородками, установленными на его днище под углом друг к другу.

Недостатком данного устройства является ненадежность работы в связи с .заклиниванием желоба при работе на материале крупностью более 15 мм.

Целью изобретения является повыше. ние надежности и эффективности работы за счет предотвращения заклинивания желоба.

Данная цель достигается тем, что в загрузочно-распределительном устройстве, содержащем питающий патрубок и расширяющийся по ходу движения материала желоб с перегородками, установленными Ha его днище под углом друг к другу перегородки выполЭ

1 нены в виде уголкового профиля, внутренние стороны полок которого направ= лены к питающему патрубку и установлены с образованием поперечных рядов по длине желоба, причем перегородки одного ряда расположены против промежутков между перегородками другого ряда.

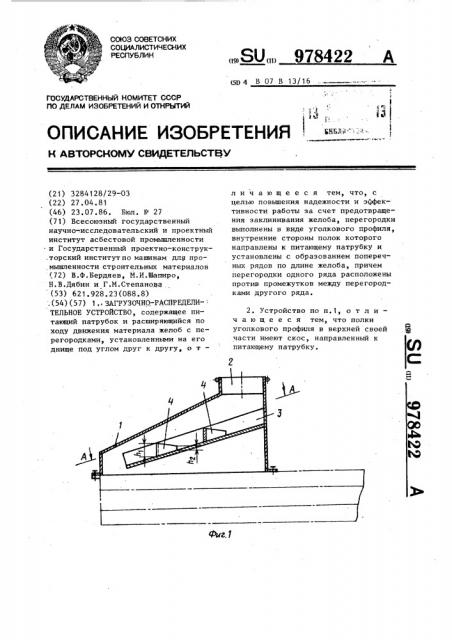

Кроме того, полки уголкового профиля в верхней своей части имеют скос, направленный к питающему патрубку.. На фиг..1 изображено описываемое устройство, продольный разрез; на фиг. 2 « разрез А-А фиг. 1.

Загрузочно-распределительное устройство включает кожух 1 с питающим патрубком 2 и размещенным внутри кожуха 1 желобом 3. Желоб 3 выполнен расширяющимся по ходу движения материала и имеет перегородки 4, установленные на его днище. Перегородки 4

8422 2 выполнены в виде уголкового профиля, внутренние стороны полок которого направлены к питающему патрубку 2.

При этом величина угла между полками выбирается для каждого конкретного случая. Кроме того, полки в верхней своей части имеют скос, также направленный к питающему патрубку 2. Перегородки 4 установлены с образованием

10 поперечных рядов по длине желоба 3.

При этом перегородки 4 одного ряда расположены против промежутков между перегородками другого ряда.

Количество перегородок 4 и их ря15 дов зависит от размера желоба 3. Так, при ширине желоба 3 до 2 м достаточно трех перегородок 4, установленных в два ряда.

Загрузочно-распределительное уст20 ройство работает следующим образом, Через питающий патрубок 2 кожуха

1 материал подается на желоб 3. 3а счет наклона желоба 3 и колебаний грохота материал продвигается вниз по желобу 3, встречает на.своем пути перегородки 4 в виде уголковых профилей, образующих собою карманы, и заполняет их. По мере накопления материала в карманах он начинает пе30 ресыпаться через перегородки 4. Так как полки перегородок 4 выполнены со скосом, направленным к питающему патрубку 2, материал, в первую очередь, пересылается через периферийную часть перегородок 4, а при дальнейшем накоплении материала — по всей их длине.

Предложенное загрузочно-распределительное устройство просто по конст40 рукции, имеет небольшие габариты и может быть использовано в грохотах

I и сепараторах без существенной их модернизации.

Конструкция и расположение перего45 родок позволяют предотвратить заклинивание желоба, повысить надежность и эффективность работы устройства.

978422

А-А

Корректор С. Шекмар

Техред И.Попович

Редактор П. Горькова

Заказ 4034/2

Тираж 565

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
